รายละเอียดสินค้า:
|
| สินค้า: | 1จอ TFT ขนาด.77 นิ้ว | หน้าจอสัมผัส: | ตัวเลือก |
|---|---|---|---|
| การแก้ไข: | 128x160 | ขนาดครอบแก้ว: | ปรับแต่งได้ |
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | mpu 8 บิต |
| หมายเลขพิน: | 20 พิน | การเชื่อมต่อ: | การบัดกรี |
| ความส่องสว่างของพื้นผิว: | 250 ซีดี/ตร.ม | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูล LCD TFT ขนาดเล็ก,โมดูล LCD TFT ขนาด 128x160,1โมดูล LCD TFT ขนาด.77 นิ้ว |
||
1.77 นิ้ว TFT LCD จอ MPU 8 บิต 128x160คําอธิบายสินค้า
SF-TS177H-8784A-Nเป็นโหมดรูปแบบ 1.77 นิ้วโมดูล TFT LCD มีความละเอียด 128x160 จุด มันสนับสนุนอินเตอร์เฟซ mpu 8 บิท ใช้ในอุปกรณ์มือถือ อุปกรณ์การแพทย์ และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคขนาดเล็กอื่น ๆโมดูล TFT LCD ของเขาถูกสร้างขึ้นด้วย IC ILI9163V (ที่สอดคล้องกับ ST7735 IC) ความดันไฟฟ้าสําหรับ Analog (Vcc) ช่วงจาก 2.6V ถึง 3.3V ค่าเฉพาะอย่างยิ่ง 2.8Vโมดูลนี้มีแผ่นผิวกันแสงสว่างมองทิศทาง 12 โมง, การสลับระดับสีเทา 6 โมง
SF-TS177H-8784A-Nโมดูลเป็นรูปแบบ TFT-LCD และมันมีให้เลือกเช่นกันสําหรับตัวเลือกจอสัมผัสSF-TS177H-8784A-Tอุณหภูมิการทํางานจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บของของมันอยู่ระหว่าง -30 °C ถึง +80 °C
| สินค้า: | 1.77 นิ้ว TFT Display | หน้าจอสัมผัส: | ไม่จําเป็น |
|---|---|---|---|
| การแก้ไข: | 128x160 | ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| ทิศทางการดู: | 12:00 | อินเตอร์เฟซ: | Mpu 8 บิต |
| หมายเลขปิน: | 20 ปิน | การเชื่อมต่อ: | การผสม |
| ความสว่างของพื้นผิว: | 250 Cd/m2 | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
จอ LCD TFT ขนาด 1.77 นิ้วการขัด
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LED | O | แคทโดด LED |
| 2 | LED+ | O | แอนโด LED |
| 3 | GND | ฉัน | ดิน |
| 4 | VDD | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 5 | NC | - | ปล่อยให้เปิด |
| 6 | NC | - | ปล่อยให้เปิด |
| 7 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 8 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 9 | RS | ฉัน | ลงทะเบียนเลือกสัญญาณ |
| 10 | /WR | ฉัน | เขียนสัญลักษณ์สตร็อบปินการเข้า |
| 11 | /RD | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 12-19 | DB7-DBO | I/O | แสดงข้อมูล I/O |
| 20 | GND | ฉัน | ดิน |
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |

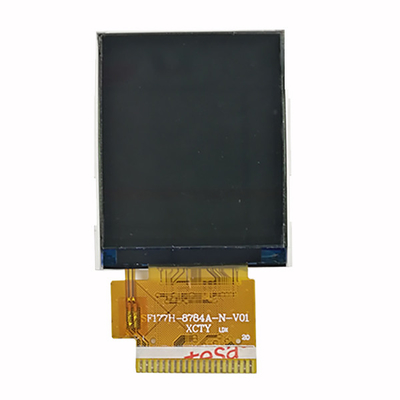

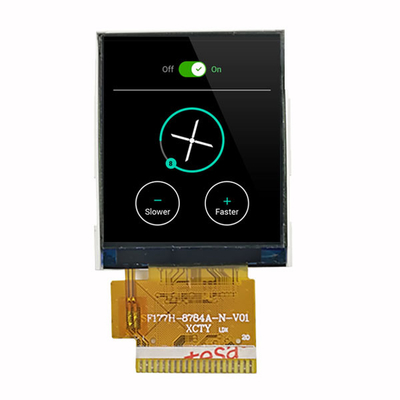

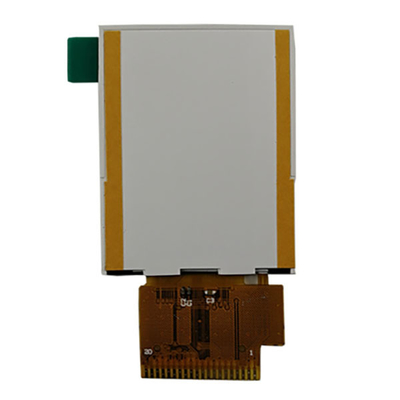

หน้าจอ LCD TFT ขนาด 1.77 นิ้ว ภาพสินค้า
