รายละเอียดสินค้า:
|
| ประเภทการแสดงผล: | 20 อักขระ x 4 บรรทัด STN LCD | โวลเตชั่น: | 3.0V ± 0.2V (การใช้พลังงานต่ำ) |
|---|---|---|---|
| ดูทิศทาง: | 6 นาฬิกา | อินเทอร์เฟซ: | MPU 8 บิตขนาน |
| ไอซีไดร์เวอร์: | SPLC780D หรือเทียบเท่า (เกรดอุตสาหกรรม) | ไฟหลัง: | LED สีเหลืองเขียว (100 cd/m²พิมพ์) |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | ขนาด: | 98 (l) x 60 (w) x 13.2 (t) |
| พื้นที่ดู: | 77 (l) * 25.2 (W) | การปรับความคมชัด: | VO PIN (การปรับแต่งง่าย) |
| หน้าที่/อคติ: | 1/16 หน้าที่ 1/5 อคติ | การป้องกัน ESD: | ± 8kV Air / ± 4kV หน้าสัมผัส (แข็งแกร่ง) |
| ความน่าเชื่อถือ: | ทดสอบตามมาตรฐาน MIL-STD-105E (ความทนทานสำหรับอุตสาหกรรม) | การปฏิบัติตาม: | Rohs, reach, คำสั่งของสหภาพยุโรป |
| เน้น: | โมดูล LCD แบบอักขระ STN 20x4,โมดูล LCD สีเหลือง/เขียว 20x4 |
||
LCD 20x4 ระดับมืออาชีพสำหรับระบบอุตสาหกรรมและระบบฝังตัว
SFBM2004HX-A-Y เป็นโมดูล LCD แบบอักขระ 20×4 ที่มีความน่าเชื่อถือสูง ซึ่งออกแบบมาสำหรับใช้งานที่ต้องการในงานอัตโนมัติ อุปกรณ์ทางการแพทย์ และอุปกรณ์ในห้องปฏิบัติการ ทำงานที่ 3V พร้อมการใช้พลังงานต่ำมาก (0.15mA typ.) ให้ประสิทธิภาพที่ยอดเยี่ยมในช่วงอุณหภูมิอุตสาหกรรม (-20°C ถึง +70°C)
ข้อได้เปรียบทางเทคนิคที่สำคัญ
ข้อมูลจำเพาะทางเทคนิคเชิงลึก
การปฏิบัติตามข้อกำหนดและอายุการใช้งาน
สำหรับวิศวกรออกแบบ
ดาวน์โหลดไดอะแกรม pinout, รูปคลื่นเวลา (หน้า 9) และตารางการทำแผนที่ DDRAM ในเอกสารข้อมูลฉบับเต็ม เข้ากันได้กับ ARM, PIC และ AVR MCU
ขนาดทางกลไก
ข้อมูลจำเพาะ
| รายการ | ค่ามาตรฐาน |
| ประเภทการแสดงผล | 20characters ´ 4 บรรทัด |
| ประเภท LCD | STN(Y-G),POSITIVE,TRANSMISSIVE |
| เงื่อนไขไดรเวอร์ | โมดูล LCD : 1/16Duty , 1/5Bias |
| ทิศทางการมอง | 6 นาฬิกา |
| ประเภทแสงพื้นหลัง | สีเหลืองเขียว |
| อินเทอร์เฟซ | อินเทอร์เฟซ MPU 8 บิต |
| ไดรเวอร์ IC | SPLC780D |
ค่าสูงสุดสัมบูรณ์
| รายการ | สัญลักษณ์ | เงื่อนไข | ต่ำสุด | สูงสุด | หน่วย |
| แรงดันไฟฟ้าจ่ายไฟระบบ | VDD | - | -0.3 | 5.5 | V |
| แรงดันไฟฟ้าจ่ายไฟไดรเวอร์ LCD | VLCD | - | 4.0 | 5.0 | V |
| แรงดันไฟฟ้าอินพุต | VIN | - | -0.3 | 5.5 | V |
| อุณหภูมิในการทำงาน | TOP | - | -20 | 70 | °C |
| อุณหภูมิในการจัดเก็บ | TST | - | -30 | 80 | °C |
| ความชื้นในการจัดเก็บ | HD | Ta < 40 °C | 20 | 80 | %RH |
ลักษณะทางไฟฟ้ากระแสตรง
| รายการ | สัญลักษณ์ | เงื่อนไข | ต่ำสุด | Typ. | สูงสุด | หน่วย |
| แรงดันไฟฟ้าจ่ายไฟลอจิก | VDD | - | 2.8 | 3.0 | 3.5 | V |
| แรงดันไฟฟ้าสูงอินพุต | VIH | - | 2.2 | - | 5.0 | V |
| แรงดันไฟฟ้าต่ำอินพุต | VIL | - | 0 | - | 0.6 | V |
| แรงดันไฟฟ้าสูงเอาต์พุต | VOH | - | 2.4 | - | 5.0 | V |
| แรงดันไฟฟ้าต่ำเอาต์พุต | VOL | - | 0 | - | 0.4 | V |
ลักษณะของแสงพื้นหลัง
| รายการ | สัญลักษณ์ | เงื่อนไข | ต่ำสุด | Typ. | สูงสุด | หน่วย |
| แรงดันไฟฟ้าไปข้างหน้า | Vf | If=30mA | 2.9 | 3.0 | 3.1 | V |
| กระแสไฟย้อนกลับ | Ir | If=5v | 5 | uA | ||
| ความสว่างเฉลี่ย | IV | If=30mA | 100 | cd/m2 | ||
| ความสม่ำเสมอ | Δ% | IVMin / IVMax *100% | 75 | - | - | % |
| สี | Y-G | |||||

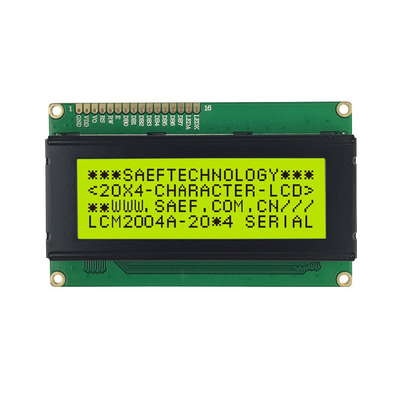

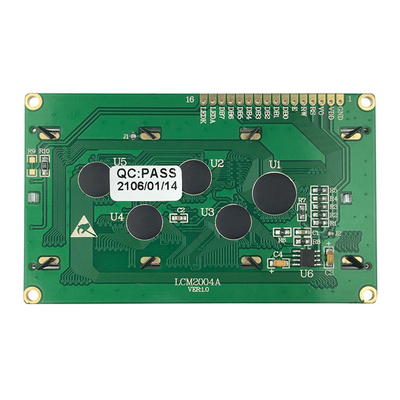

รูปภาพสินค้า

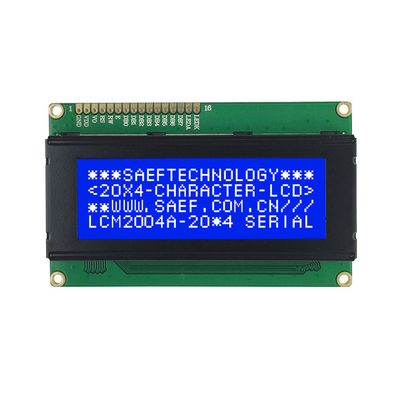

STN Blue Mode Optional
