รายละเอียดสินค้า:
|
ผลิตภัณฑ์: | โมดูล LCD ตัวอักษร VATN 8x2 | ตัวอักษร / คอลัมน์: | 8 ตัวอักษร x 2 บรรทัด |
---|---|---|---|
ประเภท LCD: | VATN ลบ ส่งผ่าน | สีแบ็คไลท์: | ขาว น้ำเงิน เหลือง แดง เขียว ม่วง และเหลืองอำพัน |
แรงดันใช้งาน: | 5V, 3V ตัวเลือก | เลนส์: | มุมมองทั้งหมด |
เค้าร่าง สลัว.: | 58.0(L) x 32.0(W) x 13.2(T) mm | พื้นที่รับชม: | 38.0(L) x 16.0(W) มม. |
วิธีขับรถ: | 1/16 หน้าที่ 1/5 อคติ | อุณหภูมิในการทำงาน: | -20 °C ถึง +70°C ( ปรับแต่งได้ ) |
หมายเลขพิน: | 16 พิน (ปรับแต่งได้) | คอนโทรลเลอร์: | SPLC780D หรือเทียบเท่า |
อินเตอร์เฟซ: | 6800, MPC, I2C ตัวเลือก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
เน้น: | โมดูล LCD ตัวอักษร VATN 8x2,โมดูล LCD ตัวอักษรและตัวเลข 8x2,จอแสดงผล LCD 5 × 8 จุด 8x2 |
8x2 VATN Characters Monochrome LCD Display Module 5×8 dots รวมเคอร์เซอร์ตัวอักษรและตัวเลข
VATN จอ LCD ตัวเลขและตัวอักษร 8x2, จอ LCD 8x2คำอธิบาย
นี่คือจอแสดงผล LCD 8 ตัวคูณ 2 บรรทัดพร้อมพื้นหลังสีดำและไฟ LED แบ็คไลท์สีแดงVATN LCD รุ่นนี้มีขนาดเค้าร่าง 58 x 32 มม.เรามีอินเทอร์เฟซ 6800, SPI และ I2C เพื่อตอบสนองความต้องการที่แตกต่างกันของลูกค้า
จอแสดงผล VATN มีมุมมองกว้างและอัตราคอนทราสต์สูง ดังนั้นจึงเหมาะสำหรับการใช้งานหลายประเภทด้านล่างนี้เป็นตัวอย่างสำหรับการอ้างอิง
- อุตสาหกรรม: แอปพลิเคชั่นยานยนต์, มิเตอร์ดิจิตอล, UPS
- การแพทย์: เครื่องมือแพทย์และอุปกรณ์การแพทย์
- เครื่องใช้ในบ้าน: เครื่องเสียง, เครื่องชงกาแฟ, เตาอบไมโครเวฟ
- รถยนต์: แผงหน้าปัด, เครื่องเสียงรถยนต์
คำจำกัดความของพิน:
1 VSS, (0V) กราวด์กำลัง
2 VDD, (5V) แหล่งจ่ายไฟสำหรับลอจิก
3 V0, ปรับคอนทราสต์
4 RS, (H/L) H: ข้อมูล L: Command
5 R/W, (H/L) R: อ่าน W: เขียน
6 E, (H,H->L) เปิดใช้งานสัญญาณ
7~14 DB0--DB7, (สูง/ต่ำ) ดาต้าบัส
15 LED A, 5.0V แหล่งจ่ายไฟสำหรับแบ็คไลท์ LED
16 LED K, 0V แหล่งจ่ายไฟสำหรับไฟพื้นหลัง LED
ผลิตภัณฑ์: | โมดูล LCD ตัวอักษร VATN 8x2 | ตัวอักษร / คอลัมน์: | 8 ตัวอักษร X 2 เส้น |
---|---|---|---|
ประเภทจอแอลซีดี: |
VATN ลบ ส่งผ่าน |
สีแบ็คไลท์: |
ขาว, น้ำเงิน, เหลือง, แดง, เขียว ม่วง และอำพัน |
แรงดันไฟฟ้าที่ใช้งาน: | 5V, 3V ตัวเลือก | เลนส์: | มุมมองทั้งหมด |
ร่างสลัว.: | 58.0(L) X 32.0(W) X 13.2(T) mm | พื้นที่ดู: | 38.0(L) X 16.0(W) มม. |
วิธีการขับรถ: | 1/16 หน้าที่ 1/5 อคติ | อุณหภูมิในการทำงาน: | -20 °C ถึง +70°C |
หมายเลขพิน: | 16 พิน (ปรับแต่งได้) | ผู้ควบคุม: | SPLC780D หรือเทียบเท่า |
อินเตอร์เฟซ: | 6800, MPC, I2C ตัวเลือก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คุณสมบัติของจอแสดงผล LCD ของ VATN มีความคมชัดสูง มุมมองกว้าง ความสว่างสูงVA Display สามารถแทนที่ Black Mask และ DFSTN ( Double Film Conpensative STN )เหมาะสำหรับควบคุมความปลอดภัย สินค้าขาว เครื่องเสียง อุปกรณ์การแพทย์ POS แอปพลิเคชั่นแผงหน้าปัดVATN Display เป็นอีกทางเลือกหนึ่งสำหรับจอภาพ LCD แบบตัวอักษรและตัวเลขจอแสดงผล VATN ของ SAEF, โมดูลแสดงผล LCD แบบตัวอักษรและตัวเลขมีให้เลือกในขนาด 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD พร้อมตัวเลือกแสงไฟในสีขาว, สีฟ้า, สีเหลือง, สีแดง, สีเขียว, สีม่วงและสีเหลืองอำพัน
VATN จอ LCD ตัวเลขและตัวอักษร 8x2, จอ LCD 8x2การวาดภาพ

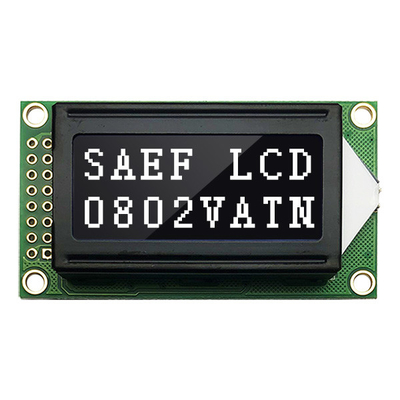

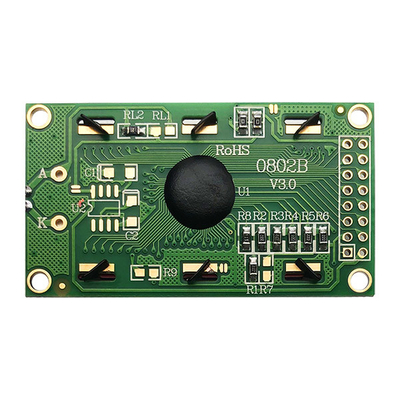

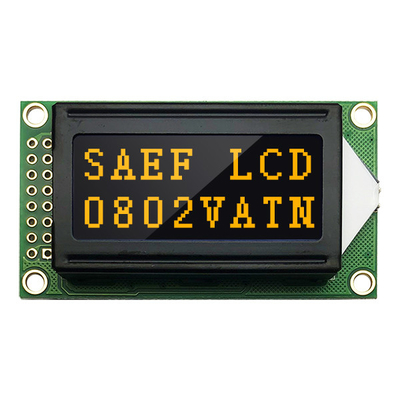

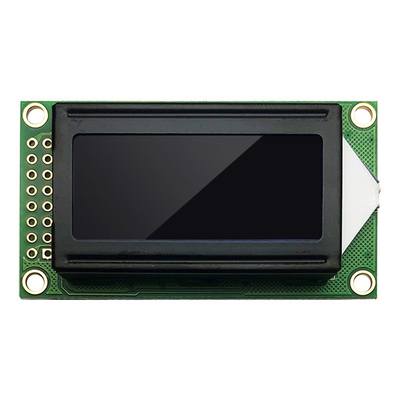

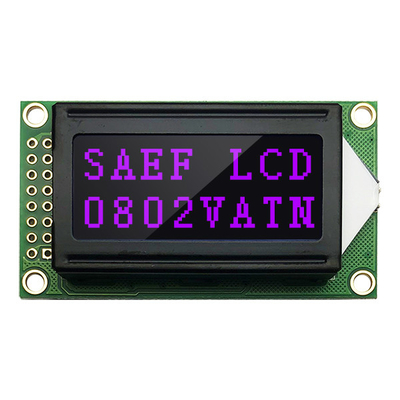

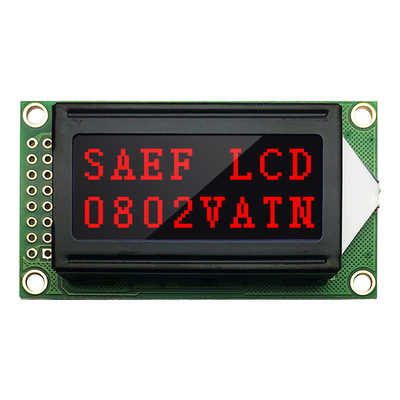

VATN จอ LCD ตัวเลขและตัวอักษร 8x2, จอ LCD 8x2ภาพสินค้าจริง
