รายละเอียดสินค้า:
|
| ประเภทการแสดงผล: | LCD ตัวละคร | รูปแบบ: | 20 อักขระ x 4 บรรทัด |
|---|---|---|---|
| เทคโนโลย: | STN ส่งผลบวก | แสดงสี: | เหลืองเขียว |
| ดูทิศทาง: | 6 นาฬิกา | ไฟหลัง: | LED สีขาว (แสงด้านข้าง) |
| อินเตอร์เฟซ: | 8 บิตขนาน (HD44780 เข้ากันได้) | ไอซีไดร์เวอร์: | SPLC780D |
| โลจิกวอลเตจ: | 3.3V | อุณหภูมิในการทำงาน: | -20°C ถึง +70°C |
| เวลาชีวิต: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล LCD แบบอักขระ 20x4,โมดูลแสดงผล LCD แบบอักขระ STN,โมดูลจอ LCD ตัวอักษร |
||
โมดูล LCD อุตสาหกรรม 20×4 ตัวอักษร สำหรับระบบ HMI และควบคุม
จอแสดงผลที่ทนทานของ Saef Technology ให้ข้อความสีเหลือง/เขียวที่คมชัดในสภาพแวดล้อมที่รุนแรง ออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรมของเยอรมันและอเมริกา พร้อมความเข้ากันได้กับ 3.3V
ข้อดีหลักสำหรับวิศวกร:
การออกแบบที่เข้ากันได้กับ HD44780
ความน่าเชื่อถือระดับอุตสาหกรรม
ประสิทธิภาพพลังงานที่เหมาะสม
ข้อมูลจำเพาะทางเทคนิค:
ขนาดตัวอักษร: 4.76×2.96 มม.
พื้นที่แสดงผล: 77×25.2 มม.
ขนาด: 98×60×13.2 มม.
Duty/Bias: 1/16 Duty, 1/5 Bias
การใช้งาน:
ระบบอัตโนมัติในโรงงาน (Industrie 4.0)
การควบคุมเครื่องจักร CNC | อุปกรณ์ทางการแพทย์
อุปกรณ์ในห้องปฏิบัติการ | ระบบ HVAC
เทอร์มินัล POS สำหรับร้านค้าปลีก | ตัวควบคุมแบบฝัง
การปฏิบัติตามข้อกำหนดและการรับประกัน:
เป็นไปตามมาตรฐาน RoHS/REACH | ได้รับการรับรอง ISO 9001/14001
รับประกัน 1 ปี | มาตรฐานการตรวจสอบ MIL-STD-105E
ขนาดทางกล
ข้อมูลจำเพาะ
| รายการ | ค่ามาตรฐาน |
| ประเภทการแสดงผล | 20 ตัวอักษร × 4 บรรทัด |
| ประเภท LCD | STN, Positive, Yellow/Green, Transmissive |
| เงื่อนไขไดรเวอร์ | โมดูล LCD: 1/16Duty, 1/5Bias |
| ทิศทางการมอง | 6 นาฬิกา |
| ประเภทแบ็คไลท์ | ด้านข้างสีขาว |
| อินเทอร์เฟซ | อินเทอร์เฟซ 8 บิต MPU |
| IC ไดรเวอร์ | SPLC780D |
ข้อมูลจำเพาะทางกล
| รายการ | ค่ามาตรฐาน | หน่วย |
| ขนาดโดยรวม | 98(L) * 60(W) * สูงสุด 13.2(T) | มม. |
| พื้นที่แสดงผล | 77(L) * 25.2(W) | มม. |
| ขนาดจุด | 0.56(W) × 0.56(H) | มม. |
| ระยะพิทช์จุด | 0.6(W) × 0.6(H) | มม. |
| ขนาดตัวอักษร | 4.76(W) × 2.96(H) | มม. |
พิกัดสูงสุดสัมบูรณ์
| รายการ | สัญลักษณ์ | เงื่อนไข | ต่ำสุด | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟระบบ | VDD | - | -0.3 | 3.5 | V |
| แรงดันไฟฟ้าของแหล่งจ่ายไฟไดรเวอร์ LCD | VLCD | - | VDD-12 | VDD-0.3 | V |
| แรงดันไฟฟ้าอินพุต | VIN | - | -0.3 | VDD + 0.3 | V |
| อุณหภูมิในการทำงาน | TOP | - | -20 | 70 | °C |
| อุณหภูมิในการจัดเก็บ | TST | - | -30 | 80 | °C |
| ความชื้นในการจัดเก็บ | HD | Ta< 40 °C | 20 | 90 | %RH |
ลักษณะทางไฟฟ้ากระแสตรง
| รายการ | สัญลักษณ์ | เงื่อนไข | ต่ำสุด | Typ. | สูงสุด | หน่วย |
| แรงดันไฟฟ้าของแหล่งจ่ายตรรกะ | VDD | - | - | 3.3 | - | V |
| แรงดันไฟฟ้าสูงอินพุต | VIH | - | 0.8VDD | - | VDD | V |
| แรงดันไฟฟ้าต่ำอินพุต | VIL | - | GND | - | 0.3VDD | V |
| แรงดันไฟฟ้าสูงเอาต์พุต | VOH | - | 0.7VDD | - | VDD | V |
| แรงดันไฟฟ้าต่ำเอาต์พุต | VOL | - | GND | - | 0.2VDD | V |

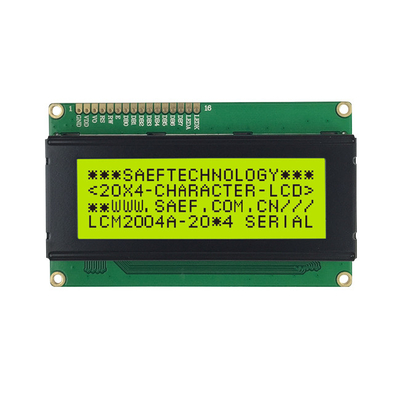

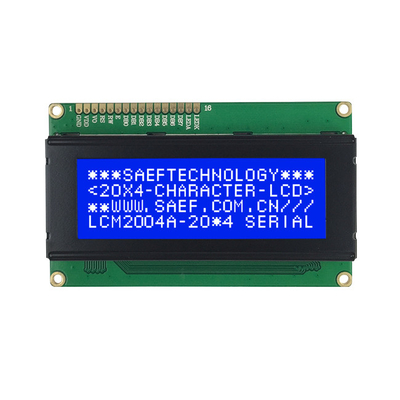

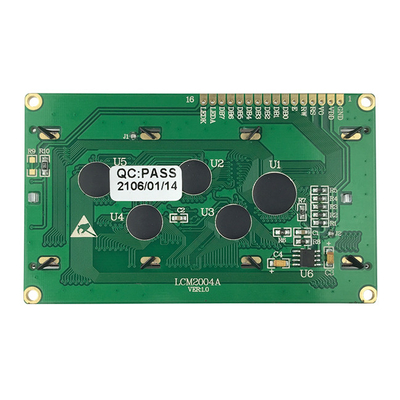

รูปภาพสินค้า
