รายละเอียดสินค้า:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| IP Rating: | IP65 | Power Consumption: | 31 W (Typical） |
| Mounting Options: | Panel Mount / VESA 100x100 | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| เน้น: | โมดูล LCD TFT ระดับอุตสาหกรรม LVDS,โมดูล LCD TFT Full HD,โมดูล LCD TFT 17.3" |
||
โมดูล LCD TFT ความสว่างสูง Full HD ขนาด 17.3"
ออกแบบมาสําหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการ, SFTO1730RX-7332AN เป็น 17.3" Full HD (1920x1080) โมดูล TFT LCD ออกแบบเพื่อให้ความเห็นและความน่าเชื่อถือที่พิเศษในสภาพที่ยากลําบาก.มีความสว่าง 800 นิต, จอนี้ทําให้มันอ่านได้ชัดเจน แม้จะเป็นแสงแดดตรง ทําให้มันเหมาะสําหรับการใช้งานในภายนอกหรืออุตสาหกรรมที่มีแสงสว่างสูงทั่วเยอรมนี, สหรัฐอเมริกา,และศูนย์การผลิตที่ทันสมัยอื่นๆ.
ลักษณะสําคัญสําหรับการใช้งานในอุตสาหกรรม
จอ Ultra-Brightความสว่าง 800 cd / m2 เกินแผ่นอุตสาหกรรมมาตรฐาน, รับประกันความอ่านในโรงงานสว่าง, โกดัง, หรือบรรยากาศกลางแจ้ง
อุณหภูมิการทํางานที่กว้างใช้งานได้อย่างดีจาก -20°C ถึง +70°C เหมาะสําหรับสภาพภูมิอากาศที่รุนแรงในอุตสาหกรรมอัตโนมัติ โลจิสติกส์ หรือสาขาพลังงาน
การออกแบบที่ทนทานห้องที่ได้รับการจัดอันดับ IP65 ป้องกันฝุ่นและน้ํากระจาย ขณะที่ผ่านการทดสอบการสั่นสะเทือนอย่างเข้มงวด (1.5G) และการกระแทกทางความร้อน (-30 °C ถึง + 80 °C)
การถ่ายภาพแม่นยํา:ความละเอียด Full HD ด้วยเทคโนโลยี RGB 6 บิต + HiFRC ส่ง 16.7 ล้านสีเพื่อการจดภาพข้อมูลที่แม่นยําในห้องควบคุมหรืออุปกรณ์วินิจฉัย
การเชื่อมต่อที่แข็งแรง:อินเตอร์เฟซ LVDS แบบสองช่องให้ความมั่นคงในการส่งสัญญาณความเร็วสูง เพื่อการติดตามในเวลาจริงในระบบ IoT หรือระบบอัตโนมัติอุตสาหกรรม
ประสิทธิภาพพลังงาน:31W การบริโภคพลังงานทั่วไปลดต้นทุนการดําเนินงานในขณะที่ตอบสนองมาตรฐานพลังงานโลก
รายละเอียดเทคนิค
| ปริมาตร | มูลค่า |
|---|---|
| ขนาดจอ | 17.3" ตารางเหลี่ยม (17.25") |
| พื้นที่ทํางาน | 381.888 mm (H) x 214.812 mm (V) |
| พิกเซลปิช | 0.1989 มิลลิเมตร (ต่อไตรยอด) |
| การบํารุงผิว | โครงการเคลือบแข็ง (3H) |
| ประเภทไฟหลัง | LED ที่สามารถปรับความสว่างได้ |
| ความดันทางเข้า | 3.3 V (Logic/LCD Drive) |
| ความดัน input ไฟหลัง | 12 วอลต์ DC |
| น้ําหนัก | 1080 g (ปกติ) |
| ขนาด | 403 มิลลิเมตร (H) x 240 มิลลิเมตร (V) x 12.5 มิลลิเมตร (D) |
การประยุกต์ใช้ในสถานที่อุตสาหกรรม
อัตโนมัติโรงงาน: HMI (Human-Machine Interfaces) สําหรับ PLC, โรบอติกส์ และการควบคุมสายประกอบ
อุปกรณ์กลางแจ้ง: เครื่องขายของ, คิออสค์, และเครื่องจักรเกษตรแสดงในสภาพแวดล้อมที่มีแสงสว่าง
อุปกรณ์การแพทย์: ระบบการวินิจฉัยภาพที่ต้องการการแสดงสีที่แม่นยํา
การขนส่ง: แดชบอร์ดสําหรับรถไฟ, รถบัส, หรือยานพาหนะอุตสาหกรรมที่เผชิญกับแสงอาทิตย์
การผลิตที่ฉลาด: การจดภาพข้อมูลในเวลาจริงในปานล์ควบคุมอุตสาหกรรม 4.0
ทําไมต้องเลือก SFTO1730RX-7332AN
ความสอดคล้องทั่วโลก: RoHS, CE และ FCC รับรองการเข้าสู่ตลาดของ EU และอเมริกาเหนืออย่างต่อเนื่อง
ไฟหลังที่สามารถปรับแต่งได้: สามารถปรับความสว่างผ่านสัญญาณ ExtVBR-B เพื่อประหยัดพลังงานและความเห็นที่เหมาะสม
ความน่าเชื่อถือระยะยาว: MTTF 50,000 ชั่วโมง (Mean Time to Failure) รับประกันเวลาหยุดทํางานอย่างน้อยในระบบที่สําคัญ
การสนับสนุนและการรับประกัน
เราให้เอกสารทางเทคนิคที่ครบถ้วน, การติดตั้งตัวเลือกของฮาร์ดแวร์ (แพเนลหรือ VESA 100x100), และการสนับสนุนท้องถิ่นสําหรับเยอรมนี, สหรัฐอเมริกา, และอื่น ๆ.
รายละเอียดไฟหลัง
| พิน เลข | สัญลักษณ์ | คําอธิบาย |
| 1 | VCC | ความดันไฟฟ้า + 12V |
| 2 | VCC | ความดันไฟฟ้า + 12V |
| 3 | เปิด/ปิด | สัญญาณเปิดออก |
| 4 | DIM | สัญญาณความมืด |
| 5 | GND | แผ่นดินพลังงาน |
| 6 | GND | แผ่นดินพลังงาน |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | ค่า | หน่วย | ||||
| นาที | แบบ | แม็กซ์ | |||||
| ความดันไฟเข้าของไฟฟ้า | VBL | 10.8 | 12.0 | 13.8 | Vdc | ||
| กระแสไฟฟ้า | IBL | - | 2.16 | 2.53 | A | ||
| กระแสไฟฟ้าเข้า (In-Rush) | ในความรีบร้อน |
- |
- |
(TBD) | A | ||
| การบริโภคพลังงาน | PBL | - | 26 | 35 | W | ||
|
ความดันทางเข้าสําหรับ ระบบควบคุม สัญญาณ |
เปิด/ปิด | ต่อไป | V เปิด | 2.5 | - | 5.5 | Vdc |
| ติด | วีปิด | - 03 | 0.0 | 0.5 | Vdc | ||
| ปรับความสว่าง | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| ความถี่ ExtVBR-B | fPWM | 500 |
- |
1500 | Hz | ||
| ระดับแรงผลักดัน (PWM) | ระดับสูง | 2.5 | - | 5.5 | Vdc | ||
| ระดับต่ํา | 0.0 | - | 0.5 | Vdc | |||
| เวลาใช้ชีวิต | 30,000 | 50,000 | ชั่วโมง | ||||
การนิยาม Pin อินเตอร์เฟซ
| # pin# | ชื่อสัญญาณ | # pin# | ชื่อสัญญาณ |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| รายการ | หน่วย | เงื่อนไข | นาที | แบบว่า | แม็กซ์ |
|
มุมมอง |
[องศา] |
ข้างขวา CR = 10 (ซ้าย) |
70 70 |
80 80 |
- |
|
สูง (ขึ้น) CR = 10 (ลง) |
50 70 |
60 80 |
- |
||
| ความเหมือนกันของความสว่าง | [%] | 13 ข้อ | 75 | 80 | - |
|
เวลาตอบสนองทางแสง |
[msec] |
เพิ่มขึ้น | - | 37 | 50 |
| ล้มลง | - | 3 | 10 | ||
| เติบโต + ลดลง | - | 40 | 60 | ||
|
สี / สัมพันธ์สี (CIE 1931) |
สีแดง x | 0.59 | 0.64 | 0.69 | |
| สีแดง y | 0.3 | 0.35 | 0.4 | ||
| สีเขียว x | 0.27 | 0.32 | 0.37 | ||
| สีเขียว | 0.57 | 0.62 | 0.67 | ||
| สีฟ้า x | 0.1 | 0.15 | 0.2 | ||
| สีฟ้า y | 0 | 0.05 | 0.1 | ||
| ขาว x | 0.25 | 0.30 | 0.35 | ||
| ขาว y | 0.26 | 0.31 | 0.36 | ||
|
ความสว่างสีขาว (ใน LED = 100mA) |
[cd/m2] | 700 | 800 |
- |
|
| อัตราความแตกต่าง | 500 | 600 | - | ||
| NTSC | % | 72 |

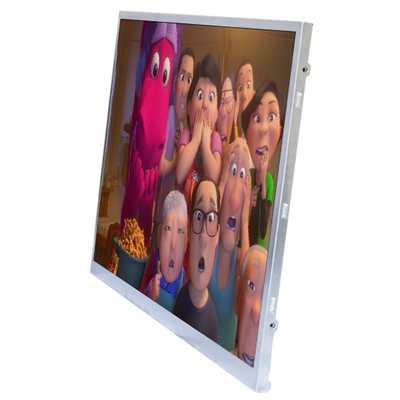

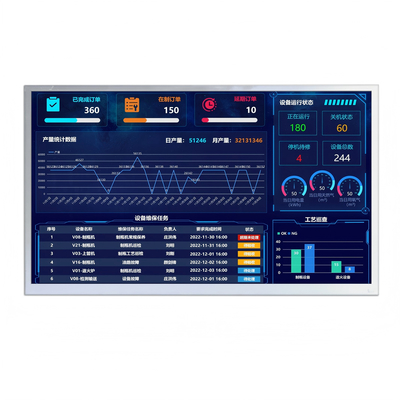

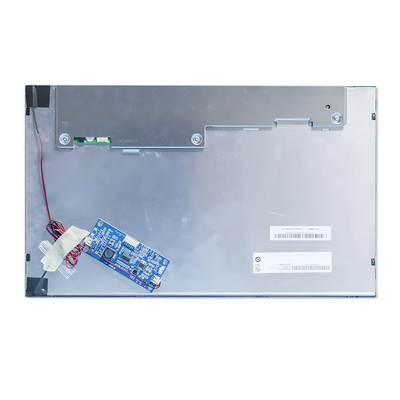

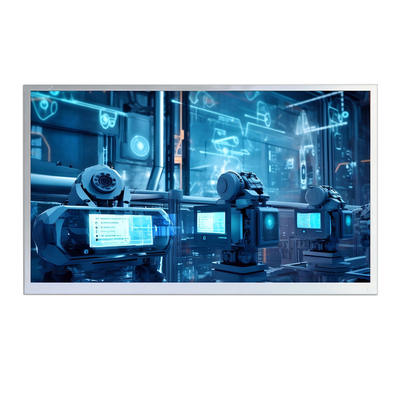

ภาพสินค้า
