รายละเอียดสินค้า:
|
| คำหลัก: | จอแสดงผล TFT LCD ขนาด 13.3 นิ้ว | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| ขนาดจอแอลซีดี: | 305.1 x 178.5 x 2.45 มม. (ไม่มีระบบสัมผัส) | LCD ด้วย Touch: | 327.2 x 215.2 x 6.3 มม. (พร้อมระบบสัมผัส) |
| พื้นที่ใช้งาน: | 293.76 x 165.24 มม | จอแอลซีดีอินเทอร์เฟซ: | สพป |
| อินเทอร์เฟซ CTP: | ยูเอสบี | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบโปรเจ็กเตอร์แบบ Capacitive) |
| ความส่องสว่างของพื้นผิว: | 300 cd/m2 - 1,000 cd/m2 | อุณหภูมิในการทำงาน: | -10℃ ถึง +60℃ |
| อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ | ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ |
| การบํารุงผิว: | แมส 25% 3H | อัตราส่วนความคมชัด: | 1,000 |
| แสดงสี: | 16.7 ม | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 13.3 นิ้ว อุตสาหกรรม TFT Display,13มอนิเตอร์ LCD TFT อุตสาหกรรม.3 นิ้ว,เครื่องแสดงภาพ TFT อุตสาหกรรมความละเอียด FHD |
||
ประเทศจีน Industrial TFT Display 13.3 Inch, 13.3 Inch FHD Resolution Industrial Capacitive Touch LCD Monitor คําอธิบายสินค้า
หน้าจอ LCD SFTO1330JD-7057A-CT TFT เป็นโมดูล LCD TFT แมตริกซ์ที่มีสี 13.3 นิ้ว โดยใช้ TFT อะมอร์ฟูซิลิคอน (Thin Film Transistors) เป็นอุปกรณ์สลับที่ใช้งานSFTO1330JD-7057A-CT โมดูลจอ LCD TFT มี 13พื้นที่ทํางานที่วัดทางด้านฉาก.3 นิ้ว ด้วยความละเอียด Full-HD (1920 ตะกอนขวาง x 1080 ตะกอนตั้ง) ทุกพิกเซลแบ่งออกเป็น RED, GREENจุดสีน้ําเงินที่จัดเรียงในเส้นแนวตั้งและโมดูลนี้สามารถแสดง 16.7M ((กลมขึ้น) ((6bit+2FRC) สีและสี gamut 72%.
หน้าจอ LCD SFTO1330JD-7057A-CT TFT แสดงกราฟฟิกและข้อความบนแผ่นจุด 1920×3×1080 ด้วยสี 16.7M โดยใช้ eDP (Embedded Display Port) Ver1.2 อินเตอร์เฟซและให้ +3.ความดันไฟฟ้า 3VDC สําหรับการขับเคลื่อนแผ่น TFT-LCD.ในแผ่นจอ LCD SFTO1330JD-7057A-CT TFT นี้ เครื่องกรองสีสําหรับการแสดงสีที่ดีที่สุดถูกนําไปใช้ในการสร้างภาพที่สดใสและชัดเจนทําให้หน้าจอนี้ดีที่สุดสําหรับการใช้ในแอพลิเคชั่นมัลติมีเดีย.การดูที่ดีที่สุดในทุกทิศทาง.โดยไม่ต้อง LED ที่ขับเคลื่อนแสงเบื้องหลัง. ระเบียบอัตราการถ่ายทอด EDP: 2.7Gbps / 2 lane 8bit
* ประเภทของสํารอง
* อินเตอร์เฟซ eDP
* การตอบสนองความเร็วสูง
* ความลึกสี 6 บิต (Hi-FRC) แสดงสี 16.7M
* ไฟหลังแบบขอบ (LED)
* รองรับกับ RGB98% และ NTSC72%
* ความสว่างสูงและสัดส่วนความแตกต่าง การสะท้อนที่ต่ําและมุมมองที่กว้าง
* DE (เปิดให้ใช้ข้อมูล) เท่านั้น
* ไม่มี Rohs และ Halogen
* TEO 6.0, ES6.0 ตรงกับ
* การแก้ไขแกมม่า
ลักษณะ:
| คําสําคัญ: | 13จอ TFT อุตสาหกรรมขนาด.3 นิ้ว |
| การแก้ไข: | 1920*1080 พิกเซล |
| LCD กับการสัมผัส: | 327.2 X 215.2 X 6.3 มิลลิเมตร (มี Touch) |
| อินเตอร์เฟซ LCD: | EDP |
| หน้าจอสัมผัส: | CTP (โปรเจคทีฟ คาปาซิติฟ ทัชสกรีน) |
| ขนาด LCD: | 305.1 X 178.5 X 2.45 มิลลิเมตร (W/O Touch) |
| พื้นที่ทํางาน: | 293.76 X 165.24 มม |
| อินเตอร์เฟซ CTP: | USB |
| ความสว่างของพื้นผิว: | 300 Cd/m2 - 1000 Cd/m2 |
| ระยะเวลาการทํางาน: | -10°C ถึง +60°C |
| อุณหภูมิการเก็บ: | -20°C ถึง +60°C |
| การรักษาผิว: | แมส 25% 3H |
| สีแสดง: | 16.7 M |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| ประเภทการแสดง: | IPS มุมมองเต็ม |
| อัตราความแตกต่าง: | 1000 |
| อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ประเทศจีน TFT Industrial Display 13.3 Inch, 13.3 Inch FHD ความละเอียด Industrial Capacitive Touch LCD Monitor การวาดภาพสินค้า
การนิยาม Pin การแสดง
1 NC ไม่มีการเชื่อมต่อ
2 H-GND ดิน
3 LAN1_N เส้นเชื่อมสัญญาณ _Lane1
4 LAN1_P true Signal Link _Lane1 การเชื่อมโยงสัญญาณจริง
5 H-GND ดิน
6 LAN0_N เส้นเชื่อมสัญญาณเสริม _Lane0
7 LAN0_P true signal link _Lane0 การเชื่อมโยงสัญญาณจริง
8 H-GND สายด่วนสูง
9 AUXP true signal link _Auxiliary Channel ช่องทางช่วย
10 AUXN เสริมสัญญาณลิงค์ _ช่องช่วย
11 H-GND แกรนด์
12 แหล่งไฟฟ้า LCD_VCC 3.3V (ทั่วไป)
13 แหล่งไฟฟ้า LCD_VCC 3.3V (ทั่วไป)
14 BIST แผนที่ทดสอบตัวเองเปิด
15 H-GND ดิน
16 H-GND สถานที่
17 HPD HPD ((การตรวจจับปุ่มร้อน) สัญญาณ Pin
18 BL_GND สายด่วนสูง
19 BL_GND สายด่วนสูง
20 BL_GND สายด่วนสูง
21 BL_GND สายด่วนสูง
22 BL_EN ไฟหลังเปิด / ปิด ปินควบคุม
23 BL_PWM ไฟหลัง PWM Dimming
24 NC ไม่มีการเชื่อมต่อ
25 NC ไม่มีการเชื่อมต่อ
26 พลังงานไฟหลัง BL_PWR
27 พลังงานไฟหลัง BL_PWR
28 พลังงานไฟหลัง BL_PWR
29 BL_PWR พลังงานไฟหลัง
30 NC ไม่มีการเชื่อมต่อ
PCAB USB Pin คํานิยาม
1 VCC
2 USB-
3 USB+
4 GND

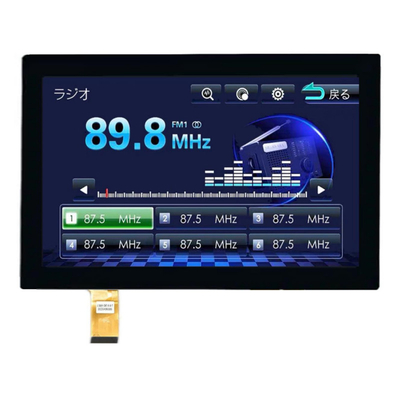

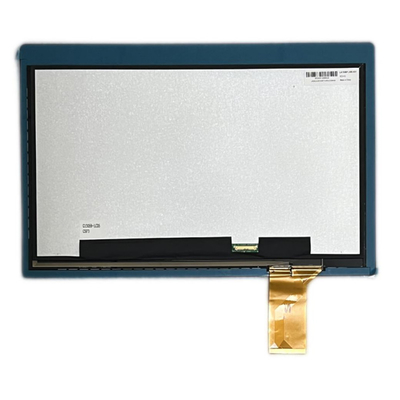

ประเทศจีน Industrial TFT Display 13.3 Inch, 13.3 Inch FHD ความละเอียด Industrial Capacitive Touch LCD Monitor รูปภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
การสัมผัสความจุ (PCAP)
เทคโนโลยีสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพ
โครงการจอสัมผัสจุลินทรีย์จุลินทรีย์จุลินทรีย์ (PCAP)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดจําหน่ายและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
การนําเข้าของจอสัมผัส OCA วัสดุการผูก
กับการพัฒนาของเทคโนโลยี อุปกรณ์อิเล็กทรอนิกส์ของเราเพิ่มมากขึ้น โดยเฉพาะการพัฒนาของจอสัมผัสได้รับสูงขึ้นและสูงขึ้นสําหรับวัสดุทางออนไลน์สําหรับโครงสร้างของการเชื่อมโยงทางออนไลน์, ที่จําเป็นต้องมีความโปร่งใสไร้สี, ความผ่านแสงมากกว่า 98% ความแข็งแรงในการผูกดี, สามารถรักษาได้ในอุณหภูมิห้องหรืออุณหภูมิกลางและมีลักษณะของการลดความแข็งเล็ก, ผสมผสานนี้เรียกว่าผสมผสานทางออทคติก. ผสมผสานทางออทคติกที่ทําจากวัสดุต่างๆ เช่น ซิลิโคน, ธ อร์แอคริลิก, โพลีเอสเตอร์ไม่จืด, โพลียูเรธาน, ธ อร์เอปอ็กซี่ เป็นต้น
1OCA คืออะไร
OCA (Optically Clear Adhesive) เป็นเทปติดต่อสองด้านที่ไม่มีวัสดุเมทริกซ์ที่ได้รับโดยการทําให้กาวแอครีลออปติกเป็นวัสดุที่ไม่มีสับสราตและจากนั้น laminating ชั้นของหนังการปล่อยบนชั้นบนและชั้นล่าง.
2ข้อดีของ OCA
ความสะอาดสูง, การผ่านแสงสูง, คันหมอกต่ํา ความหนาของชั้นผสมผสานเป็นแบบเดียวกันและความราบเรียบสูง การผูกพันสูงและความแข็งแรงในการผูกพันสูงหลังจากการผสมผสานนุ่มถึงแข็ง, แข็งแรงที่จะแข็งแรงสามารถติดตั้ง, และวัสดุที่เหมาะสมมีการใช้งานที่กว้างใหญ่.
3บริษัทผลิต OCA
3M และ tesa เป็นตัวหลัก และกําลังการผลิตของ 3M ส่วนใหญ่ถูกใช้โดยผู้ผลิต LCD แบบดั้งเดิมเป็นเวลานาน และโดยพื้นฐานแล้วใช้ตลาดระดับสูงสุดมิตซูบิชิ และ นิตโต้ เดนโก้ จากญี่ปุ่น, เกาหลีใต้คือ LG Chem และ SKC จากเกาหลีใต้
4OCR คืออะไร
OCR (Optical Clear Resin) เป็นชนิดของกาวทางออทติก เพราะกาวอยู่ในสภาพของของเหลว มันยังรู้จักกันในชื่อกาวทางออทติกเหลว, กาวทางออทติกน้ํา หรือ LOCA.คลอมไม่มีสีและโปร่งใส, มีความผ่านแสงมากกว่า 98% และมีลักษณะของการหดตัวและความทนทานต่อสีเหลืองในการแข็งเล็กOCR มีข้อดีพิเศษในขนาดใหญ่, พื้นที่โค้ง, สภาพแวดล้อมที่รุนแรงและสนามอื่น ๆ.
5ข้อดีของ OCR/LOCA
1) การใช้งานที่แข็งแกร่ง, กลมหนึ่งสามารถสอดคล้องกับผลิตภัณฑ์หลากหลาย
2) คลอมเหลวมีความเหลวไหลที่แข็งแรง ไม่รู้สึกต่อความหนาของหมึก และมีการเติมช่องว่างที่ดี
3) มันเหมาะสําหรับ lamination ขนาดใหญ่ และไม่มีข้อจํากัดเกี่ยวกับขนาดของผลิตภัณฑ์ laminating;
4) มันเหมาะสําหรับการผสมผิวหรือผสมโครงสร้างที่ซับซ้อน
5) ผลิตผลลัพธ์การเลเมนสูงและการทํางานใหม่ที่ดี
6) การผูกเชื้อเคมี การผูกเชื้อไม่ถูกผลกระทบจากอุณหภูมิ และความมั่นคงในการผูกเชื้อแข็งแรง
6บริษัทผลิต OCR/LOCAคือ: วาเกอร์, เฮนเคิล, โมเมนติฟ, ดูพอนต์
SAEF Technology มุ่งมั่นที่จะให้บริการคําตอบที่สมบูรณ์แบบสําหรับวัสดุที่มีฟังก์ชันสําหรับอุตสาหกรรมที่ฉลาดและสัมผัสและได้พัฒนาผลิตภัณฑ์ OCR ซิลิโคนความรู้สึกสูงสําหรับจอสัมผัสที่ใช้ในกระบวนการเลเมนต์ออฟติกขององค์ประกอบจอ เช่น แก้วปิด, เซนเซอร์สัมผัสและโมดูล LCD การผสมผสานของซิลิโคน OCR และกระจก A / R แก้ปัญหาของการสูญเสียแสงในชั้นอากาศระหว่างจอสัมผัสและแผ่นจอซึ่งสามารถเพิ่มความแตกต่างได้ถึง 400% ในแสงแดด และเพิ่มความเห็นของจอสัมผัสภายในและภายนอก. OCR ซิลิโคนสําหรับแผ่นสัมผัสความรู้สึกสูงสามารถใช้ได้นานในช่วง -50-200 °Cซึ่งช่วยเพิ่มประสิทธิภาพที่น่าเชื่อถือของจอแสดงภาพ และจึงขยายอายุการใช้งานของสินค้าแสดงภาพเมื่อเปรียบเทียบกับองค์ประกอบที่ติดตั้งในกรอบ ซิลิโคน OCR / LOCA สําหรับจอสัมผัสความรู้สึกสูงยังสามารถลดผลกระทบจากผลกระทบภายนอก, ปรับปรุงความทนทานต่อผลกระทบและความแข็งแรงในการบิดและเพิ่มความน่าเชื่อถือของจอสัมผัสOCR ซิลิโคนเหลวทําให้มีความหนาของผลิตภัณฑ์สามารถติดต่อกันได้หลายแบบ ครอบคลุมช่องว่างระหว่างหมึกและเคลือบให้ดีขึ้น และทําให้การออกแบบบางขึ้น
