รายละเอียดสินค้า:
|
| ขนาดหน้าจอ: | เส้นทแยงมุม 15.6 นิ้ว | ประเภทการแสดงผล: | โมดูล LCD TFT อุตสาหกรรม |
|---|---|---|---|
| การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| อุณหภูมิในการทำงาน: | -35°C ถึง +85°C | ความสว่าง: | 500 ซีดี/ตร.ม |
| อัตราส่วนความคมชัด: | 1200:1 (ประเภท) | อินเตอร์เฟซ: | อินพุต LVDS 8 บิตตัวเชื่อมต่อ I-Pex |
| การบํารุงผิว: | การเคลือบ AG/AR/AF (เลือกได้) | เทคโนโลยีสัมผัส: | แผงสัมผัสแบบ Capacitive |
| ครอบแก้ว: | แก้วกอริลลา/แก้วอารมณ์/PMMA | จุดสัมผัส: | 10 จุด มัลติทัช |
| อินเตอร์เฟซแบบสัมผัส: | I²C/USB/RS232 (กำหนดค่าได้) | ตัวเลือก IC: | Eeti, Ilitek, Cypress, Goodix |
| การปรับแต่ง: | การพิมพ์ไหมโลโก้ตัดลึก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล TFT อุตสาหกรรม FHD,จอแสดงผล TFT อุตสาหกรรม แผงสัมผัสแบบ Capacitive |
||
ขอแนะนำ SFTO1560JD-7328BN – จอแสดงผล TFT อุตสาหกรรม FHD ขนาด 15.6" ระดับมืออาชีพสำหรับสภาพแวดล้อมที่ต้องการ
จอภาพ SFTO1560JD-7328BN เป็น โมดูล LCD TFT อุตสาหกรรม ประสิทธิภาพสูงที่ออกแบบมาสำหรับการใช้งานที่แข็งแกร่งในสภาพแวดล้อมอุตสาหกรรม การแพทย์ การบินและอวกาศ และทางทะเล ด้วย พื้นที่ใช้งานแนวทแยงขนาด 15.6 นิ้ว และ ความละเอียด Full HD (1920 x 1080) จอแสดงผลนี้ให้ความคมชัดและความน่าเชื่อถือเป็นพิเศษในสภาวะที่รุนแรง
คุณสมบัติหลัก:
ข้อมูลจำเพาะทางเทคนิค:
แอปพลิเคชัน:
ทำไมต้องเลือก SFTO1560JD-7328BN?
เหมาะสำหรับ OEM และผู้รวมระบบในยุโรปและสหรัฐอเมริกา:
SFTO1560JD-7328BN ได้รับการออกแบบมาเพื่อตอบสนองความต้องการของ ภาคอุตสาหกรรมอัตโนมัติ การดูแลสุขภาพ และการบินและอวกาศ การออกแบบที่กะทัดรัด ความสว่างสูง และความทนทานต่ออุณหภูมิที่กว้างทำให้เป็นตัวเลือกอันดับต้นๆ สำหรับผู้เชี่ยวชาญที่ต้องการ ความน่าเชื่อถือที่ไม่ประนีประนอม.
ติดต่อเราวันนี้เพื่อสั่งซื้อจำนวนมากหรือปรับแต่ง!
ที่ Saef Technology Limited เราให้ การสนับสนุนแบบครบวงจร สำหรับความต้องการจอแสดงผลอุตสาหกรรมของคุณ โดยมีสำนักงานใหญ่ในประเทศจีนพร้อมการจัดจำหน่ายทั่วโลก เรามั่นใจในการจัดส่งที่รวดเร็วและความช่วยเหลือด้านเทคนิคสำหรับลูกค้าใน อเมริกาเหนือและยุโรป.
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย |
| พื้นที่ใช้งาน | 345.6(W) x 194.4(H) | มม. |
| จำนวนพิกเซล | 1920 x RGB x 1080 | พิกเซล |
| ระยะพิทช์พิกเซล | 0.18(W) x 0.18(H) | มม. |
| การจัดเรียงพิกเซล | RGB แถบแนวตั้ง | |
| โหมดการแสดงผล | ปกติสีดำ | |
| สีที่แสดง | 8 บิต | สี |
| การเคลือบพื้นผิว | HC | |
| อัตราส่วนคอนทราสต์ | Typ. 1200 Min.1000 | |
| มุมมอง (CR>10) | Typ.85/85/85/85 | องศา |
| ขอบเขตสี | 72% NTSC | |
| ความสว่าง | 500typ 425min | cd/m2 |
| ความสม่ำเสมอของความสว่าง | 80% typ 75% min | |
| การใช้พลังงาน | สูงสุด 10.65W ทั่วไป 9.55 W | วัตต์ |
| ขนาดโครงร่าง | 363.8*215.9 | มม. |
| น้ำหนัก | Typ. 850g | กรัม |
ขนาดภายนอก
คำจำกัดความของพินอินเทอร์เฟซ
|
เลขที่ |
สัญลักษณ์ |
เลขที่ |
สัญลักษณ์ |
||
|
1 |
RE3P |
ข้อมูลดิฟเฟอเรนเชียล LVDS บวก อินพุต Channel E3(Even) |
21 |
RO1N |
ข้อมูลดิฟเฟอเรนเชียล LVDS ลบ i nput Channel O1(Odd) |
|
2 |
RE3N |
ข้อมูลดิฟเฟอเรนเชียล LVDS ลบ อินพุต Channel E3(Even) |
22 |
RO0P |
ข้อมูลดิฟเฟอเรนเชียล LVDS บวก in put Channel O0(Odd) |
|
3 |
RECLKP |
สัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS บวก inpu t (Even) |
23 |
RO0N |
ข้อมูลดิฟเฟอเรนเชียล LVDS ลบ i nput Channel O0(Odd) |
|
4 |
RECLKN |
สัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS ลบ inp ut(Even) |
24 |
GND |
กราวด์ LCD |
|
5 |
RE2P |
ข้อมูลดิฟเฟอเรนเชียล LVDS บวก อินพุต Channel E2(Even) |
25 |
NC |
SDA สำหรับการใช้งาน SAEF พินนี้ ควร เปิด |
|
6 |
RE2N |
ข้อมูลดิฟเฟอเรนเชียล LVDS ลบ อินพุต Channel E2(Even) |
26 |
NC |
SCL สำหรับการใช้งาน SAEF พินนี้ shoul d be open |
|
7 |
GND |
กราวด์ LCD |
27 |
NC |
MTP สำหรับการใช้งาน SAEF พินนี้ ควร เปิด |
|
8 |
RE1P |
ข้อมูลดิฟเฟอเรนเชียล LVDS บวก อินพุต Channel E1(Even) |
28 |
LCD_VCC |
LCD Power 3.3V |
|
9 |
RE1N |
ข้อมูลดิฟเฟอเรนเชียล LVDS ลบ อินพุต Channel E1(Even) |
29 |
LCD_VCC |
LCD Power 3.3V |
|
10 |
RE0P |
ข้อมูลดิฟเฟอเรนเชียล LVDS บวก อินพุต Channel E0(Even) |
30 |
LCD_VCC |
LCD Power 3.3V |
|
11 |
RE0N |
ข้อมูลดิฟเฟอเรนเชียล LVDS ลบ อินพุต Channel E0(Even) |
31 |
LED_PW M |
Backlight Adjust ,3.3V(3V~3.6V) |
|
12 |
RO3P |
ข้อมูลดิฟเฟอเรนเชียล LVDS บวก อินพุต Channel O3(Odd) |
32 |
LED_EN |
เปิดใช้งานพิน ,3.3V(3V~3.6V) |
|
13 |
RO3N |
ข้อมูลดิฟเฟอเรนเชียล LVDS ลบ อินพุต Channel O3(Odd) |
33 |
GND |
กราวด์ |
|
14 |
GND |
กราวด์ LCD |
34 |
STBYB |
โหมดสแตนด์บายลึก การตั้งค่า พิน |
|
15 |
ROCLKP |
สัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS บวก inpu t (Odd) |
35 |
RSTB |
รีเซ็ตอุปกรณ์สำหรับ ไดรเวอร์ LCD IC, ใช้งานต่ำ |
|
16 |
ROCLKN |
สัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS ลบ inp ut(Odd) |
36 |
GND |
กราวด์ |
|
17 |
GND |
กราวด์ LCD |
37 |
BL_POW ER |
+12V Vi power supply |
|
18 |
RO2P |
ข้อมูลดิฟเฟอเรนเชียล LVDS บวก อินพุต Channel O2(Odd) |
38 |
BL_POW ER |
+12V Vi power supply |
|
19 |
RO2N |
ข้อมูลดิฟเฟอเรนเชียล LVDS ลบ อินพุต Channel O2(Odd) |
39 |
BL_POW ER |
+12V Vi power supply |
|
20 |
RO1P |
ข้อมูลดิฟเฟอเรนเชียล LVDS บวก อินพุต Channel O1(Odd) |
40 |
BL_POW ER |
+12V Vi power supply |
ลักษณะเฉพาะทางแสง
|
รายการ |
สัญลักษณ์ |
เงื่อนไข |
นาที |
Typ. |
สูงสุด |
หน่วย |
|
ความสว่าง |
Bp |
θ=0° |
425 |
500 |
-- |
cd/m2 |
|
L255 ความสม่ำเสมอ |
△Bp |
|
75 |
80 |
-- |
% |
|
มุมมอง |
θL |
Cr≥10 |
-- |
85 |
-- |
องศา |
|
|
θR |
|
-- |
85 |
-- |
|
|
|
ψT |
|
-- |
85 |
-- |
|
|
|
ψB |
|
-- |
85 |
-- |
|
|
อัตราส่วนคอนทราสต์ |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
|
พิกัดสี ของ CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
|
Wy |
|
0.299 |
0.329 |
0.359 |
|
|
ขอบเขตสี |
|
NTSC |
-- |
72 |
-- |
% |
|
แกมมา |
|
25℃ |
2.0 |
2.2 |
2.4 |
% |
|
ครอสทอล์ค |
|
25℃ |
-- |
-- |
2 |
% |
ลักษณะเฉพาะของแบ็คไลท์
|
พารามิเตอร์ |
สัญลักษณ์ |
ค่า |
หน่วย |
||
|
|
|
นาที |
Typ. |
สูงสุด |
|
|
แรงดันไฟฟ้าจ่าย LED |
V LED |
28 |
30 |
31 |
V |
|
กระแสไฟ LED |
ILED |
- |
252 |
- |
mA |
|
การใช้พลังงาน |
PLED |
- |
8.89 |
9.19 |
W |
|
ปริมาณ LED |
QLED |
- |
40 |
- |
EA |
|
อายุการใช้งาน LED |
TLED |
40000 |
50000 |
- |
ชม. |
ข้อมูลจำเพาะ CTP (อุปกรณ์เสริม)
| หมวดหมู่ | พารามิเตอร์ | ข้อมูลจำเพาะ |
| ทั่วไป | โครงสร้าง | กระจกครอบ + กระจก DITO |
| การเสริมความแข็งแรงของเลนส์ครอบ | เสริมความแข็งแรงทางเคมี | |
| ความแข็งผิวของเลนส์ครอบ | ≥6H (ความแข็งของดินสอ) | |
| อัตราการส่งผ่านแสง | ≥85% | |
| อุณหภูมิในการทำงาน | -30℃ ~ +80℃, ≤85% RH | |
| อุณหภูมิในการจัดเก็บ | -35℃ ~ +85℃, ≤85% RH | |
| ไฟฟ้า | อินเทอร์เฟซ | IIC / USB / UART |
| Touch IC | IL12511 | |
| แรงดันไฟฟ้าจ่าย (VDD) | 3.3V หรือ 5V (เลือกได้) | |
| ความต้านทานโฮสต์ (SDA/SCL) | กำหนดค่าได้บนเมนบอร์ด | |
| สิ่งแวดล้อม | สภาพการทำงาน | ใช้งานได้ในหมอก/น้ำผิวดิน |
| คุณสมบัติพื้นผิว | หมึกพื้นผิว | ป้องกันรังสียูวี |
| การเคลือบพื้นผิว | ป้องกันแสงสะท้อน (Haze: 10%) | |
| การเคลือบ LCD-TP | OCA (กาวใสแบบออปติคัล) | |
| การปฏิบัติตาม | มาตรฐานวัสดุ | RoHS และปราศจากฮาโลเจน |

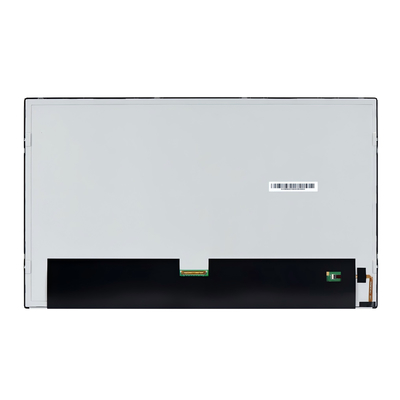

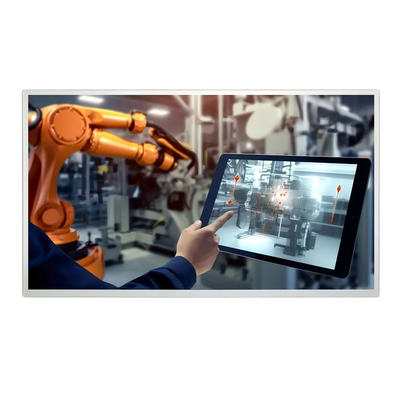

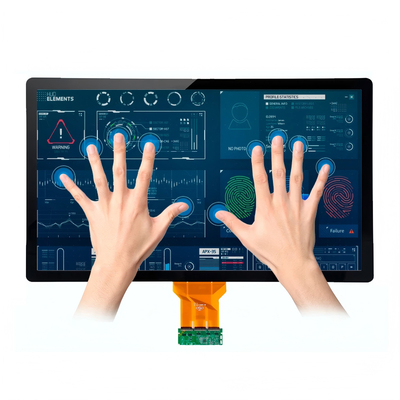

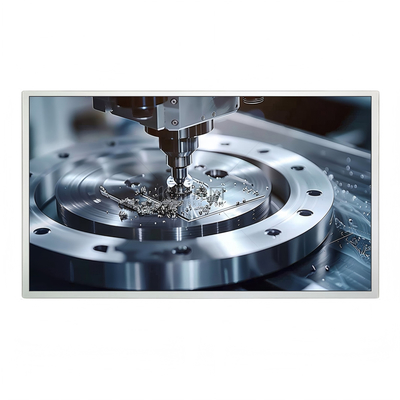

ภาพผลิตภัณฑ์
