รายละเอียดสินค้า:
|
| ขนาดหน้าจอ: | เส้นทแยงมุม 23.8 นิ้ว | การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) |
|---|---|---|---|
| ความสว่าง: | 350 ซีดี/ตร.ม | อินเตอร์เฟซ: | LVDS (2 พอร์ต, 8 บิต) |
| อุณหภูมิในการจัดเก็บ: | 0°C ถึง +50°C | อุณหภูมิในการทำงาน: | -20°C ถึง +60°C |
| เทคโนโลยีสัมผัส: | แผงสัมผัสแบบ Capacitive | อายุการใช้งานของไฟหลัง: | 50,000 ชั่วโมง (LED, @25 ° C) |
| ความแข็งของพื้นผิว: | ≥6h (ต่อต้านแสงแวววาว, หมอกควัน 10%) | ตัวเลือก IC: | eeti, exc3189 |
| ความทนทานต่อสิ่งแวดล้อม: | ทำงานในหมอก/น้ำผิวดิน | การปฏิบัติตาม: | ROHS, REACH, Free Halogen, ISO 9001/14001 (EU/US Certified) |
| เน้น: | RGB Stripe LCD TFT เกรดอุตสาหกรรม,จอแสดงผล LCD TFT เกรดอุตสาหกรรม,LCD TFT เกรดอุตสาหกรรม 1920×1080 |
||
จอแสดงผล TFT ขนาด 23.8" ระดับอุตสาหกรรมสำหรับสภาพแวดล้อมสุดขั้วในยุโรป/สหรัฐอเมริกา
SFTO2380HY-7253ACT ได้รับการออกแบบมาสำหรับตลาดอุตสาหกรรมในอเมริกาเหนือและยุโรป มอบความน่าเชื่อถืออย่างไม่มีข้อจำกัดในโรงงาน สถานพยาบาล และการติดตั้งภายนอกอาคาร ด้วยแผง Full HD ขนาด 23.8" พร้อมอินเทอร์เฟซ LVDS ระดับอุตสาหกรรม ทำงานได้อย่างไร้ที่ติในอุณหภูมิ 0°C ถึง +50°C และทนต่อการตกกระแทก 60 ซม., ±4kV ESD และความชื้นสูง ได้รับการรับรองสามรายการตามมาตรฐาน RoHS, REACH และ ISO ตรงตามข้อกำหนดด้านกฎระเบียบที่เข้มงวดของสหภาพยุโรป/สหรัฐอเมริกาสำหรับอุปกรณ์อุตสาหกรรม
ทำไมลูกค้าอุตสาหกรรมจึงเลือกจอแสดงผลนี้:
✅ ไฟแบ็คไลท์ LED 50,000 ชั่วโมง – ลดต้นทุนการบำรุงรักษาตลอดอายุการใช้งาน
✅ ภูมิคุ้มกันต่อสัญญาณรบกวน LVDS – การส่งสัญญาณที่เสถียรในสภาพแวดล้อมมอเตอร์/VFD
✅ ความทนทานต่อการควบแน่น – ทำงานได้ดีในสภาพอากาศที่มีความชื้นสูงของยุโรป
ไฮไลท์ประสิทธิภาพของอุตสาหกรรม
ความทนทานต่อการสั่นสะเทือนสูง
ผ่านการทดสอบการสั่นสะเทือนแบบสามแกน 10-55Hz (ตามมาตรฐานราง EN 61373) เหมาะสำหรับเครื่องจักรก่อสร้าง/การเกษตร
ความแม่นยำของสีในอุณหภูมิต่ำ
การแก้ไขแกมมาช่วยให้มั่นใจได้ว่าจะไม่มีการเปลี่ยนสีในระหว่างการเริ่มต้นที่อุณหภูมิ 0°C ซึ่งมีความสำคัญอย่างยิ่งสำหรับการถ่ายภาพทางการแพทย์
การเชื่อมต่อระดับอุตสาหกรรม
อินเทอร์เฟซ LVDS ผสานรวมกับ Siemens PLC, Beckhoff controllers และรองรับการปรับ VCOM แบบเรียลไทม์ (I²C)
พื้นผิวทนต่อสารเคมี
สารเคลือบแข็งป้องกันรังสียูวีทนต่อน้ำมัน/ตัวทำละลาย ได้รับการตรวจสอบโดยการทดสอบความชื้น/ความร้อนชื้น 90% RH/120 ชม.
ข้อมูลจำเพาะทางเทคนิคเชิงลึก
|
ความท้าทายของอุตสาหกรรม |
วิธีแก้ปัญหาของเรา |
|---|---|
|
การใช้งานสายการผลิต 24/7 |
ไฟแบ็คไลท์ 50,000 ชั่วโมง (ต่อเนื่อง @25°C) |
|
การเริ่มต้นคลังสินค้าเย็น |
กระแสเริ่มต้น 0°C ≤1.91A (ซอฟต์สตาร์ท 470μs) |
|
สภาพแวดล้อมที่มี EMI สูง |
อิมพีแดนซ์ LVDS 100Ω + ขั้วต่อแบบมีฉนวนป้องกันเต็มรูปแบบ |
|
การใช้งานด้วยถุงมือ/มือเปียก |
การสัมผัสแบบ capacitive ที่ฉายภาพด้วย EXC3189 IC |
การใช้งานในอุตสาหกรรมเป้าหมาย
Industry 4.0 (เยอรมนี): HMI ของเครื่องจักร CNC, แผงควบคุมหุ่นยนต์
การแพทย์ (สหรัฐอเมริกา): จอแสดงผลการวินิจฉัย (พร้อมระดับสีเทา DICOM)
การขนส่ง (สแกนดิเนเวีย): ระบบข้อมูลผู้โดยสารรถไฟ/รถประจำทาง
โรงงานอัจฉริยะ: อินเทอร์เฟซการนำทาง AGV, เทอร์มินัลการจัดการคลังสินค้า
การรับรองผู้ผลิต
ผลิตโดย Saef Technology (Shenzhen) สอดคล้องกับ:
สหภาพยุโรป: 2011/65/EU (RoHS), 1907/2006 (REACH)
อเมริกาเหนือ: FCC Part 15 Subpart B Class A
อุตสาหกรรม: มาตรฐานการสั่นสะเทือน IEC 61373
ขนาดภายนอก
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย |
| พื้นที่ใช้งาน | 527.04(H) × 296.46(V) | มม. |
| จำนวนพิกเซล | 1920(H) ×1080(V) | พิกเซล |
| ระยะพิทช์พิกเซล | 0.2745*0.2745 | มม. |
| การจัดเรียงพิกเซล | RGB Vertical stripe | |
| ความสว่าง BLU | 350 | Cd/㎡ |
| สีที่แสดง | 16.7M | สี |
| โหมดการแสดงผล | โหมดส่งผ่าน, ปกติสีดำ | |
| โครงร่างมิติ |
543(H) × 317.4(V) × 8.2(D) typ. |
มม. |
| การรักษาพื้นผิว | ป้องกันแสงสะท้อน, Hardcoating(3H) | |
| ไฟแบ็คไลท์ | ประเภทแถบไฟ LED 1 ดวง | ชิ้น |
คำจำกัดความของพินอินเทอร์เฟซ
| พิน | สัญลักษณ์ | คำอธิบาย |
| 1 | RO(0)N | สัญญาณ LVDS คี่- |
| 2 | RO(0)P | สัญญาณ LVDS คี่+ |
| 3 | RO(1)N | สัญญาณ LVDS คี่- |
| 4 | RO(1)P | สัญญาณ LVDS คี่+ |
| 5 | RO(2)N | สัญญาณ LVDS คี่- |
| 6 | RO(2)P | สัญญาณ LVDS คี่+ |
| 7 | GND | กราวด์ |
| 8 | ROCLK- | นาฬิกา LVDS คี่- |
| 9 | ROCLK+ | นาฬิกา LVDS คี่+ |
| 10 | RO(3)N | สัญญาณ LVDS คี่- |
| 11 | RO(3)P | สัญญาณ LVDS คี่+ |
| 12 | RE(0)N | สัญญาณ LVDS คู่- |
| 13 | RE(0)P | สัญญาณ LVDS คู่+ |
| 14 | GND | กราวด์ |
| 15 | RE(1)N | สัญญาณ LVDS คู่- |
| 16 | RE(1)P | สัญญาณ LVDS คู่+ |
| 17 | GND | กราวด์ |
| 18 | RE(2)N | สัญญาณ LVDS คู่- |
| 19 | RE(2)P | สัญญาณ LVDS คู่+ |
| 20 | RECLK- | นาฬิกา LVDS คู่- |
| 21 | RECLK+ | นาฬิกา LVDS คู่+ |
| 22 | RE(3)N | นาฬิกา LVDS คู่- |
| 23 | RE(3)P | นาฬิกา LVDS คู่+ |
| 24 | GND | กราวด์ |
| 25 | WP | เขียนป้องกัน (สูง: เปิดใช้งานการเขียน, ต่ำหรือเปิด: ปิดใช้งานการเขียน) |
| 26 | SCL | นาฬิกาอนุกรม I2C (สำหรับการปรับ VCOM) |
| 27 | SDA | นาฬิกาอนุกรม I2C (สำหรับการปรับ VCOM) |
| 28 | 5V | แหล่งจ่ายไฟ DC |
| 29 | 5V | แหล่งจ่ายไฟ DC |
| 30 | 5V | แหล่งจ่ายไฟ DC |
พิกัดสูงสุดสัมบูรณ์
|
พารามิเตอร์ |
สัญลักษณ์ |
ต่ำสุด |
สูงสุด |
หน่วย |
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟ |
V DD |
-0.3 |
6 |
V |
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟลอจิก |
V IN |
VSS-0.3 |
V DD +0.3 |
V |
|
อุณหภูมิในการทำงาน |
T OP |
0 |
50 |
℃ |
|
อุณหภูมิในการจัดเก็บ |
T ST |
-20 |
60 |
℃ |
ลักษณะเฉพาะของไฟแบ็คไลท์
|
พารามิเตอร์ |
ต่ำสุด |
Typ. |
สูงสุด |
หน่วย |
|
|
แรงดันไฟฟ้าอินพุต LED Light Bar ต่อ พินอินพุต |
VPIN |
- |
55.2 |
- |
V |
|
กระแสไฟอินพุต LED Light Bar ต่อ พินอินพุต |
IPIN |
- |
60 |
- |
MA |
|
การใช้พลังงาน LED |
P BL |
- |
13.2 |
- |
W |
|
ความสว่าง BLU |
- |
300 |
350 |
- |
Cd/㎡ |
|
อายุการใช้งาน LED |
|
- |
50000 |
- |
ชม. |
ข้อมูลจำเพาะ CTP
|
หมวดหมู่ |
พารามิเตอร์ |
ข้อมูลจำเพาะ |
|
ทั่วไป |
โครงสร้าง |
กระจกครอบ + กระจกเซ็นเซอร์ ITO |
|
|
การเสริมความแข็งแรงของเลนส์ครอบ |
เสริมความแข็งแรงทางกายภาพ |
|
|
ความแข็งของพื้นผิวเลนส์ครอบ |
≥6H (ความแข็งของดินสอ) |
|
|
อัตราการส่งผ่านแสง |
≥85% |
|
|
อุณหภูมิในการทำงาน |
-10℃ ~ +60℃, ≤85% RH |
|
|
อุณหภูมิในการจัดเก็บ |
-20℃ ~ +70℃, ≤85% RH |
|
ไฟฟ้า |
อินเทอร์เฟซ |
IIC / USB ตัวเลือก |
|
|
Touch IC |
EXC3189 |
|
|
แรงดันไฟฟ้าของแหล่งจ่ายไฟ (VDD) |
IIC:3.3V USB:5V |
|
|
ความต้านทานของโฮสต์ (SDA/SCL) |
กำหนดค่าได้บนเมนบอร์ด |
|
สิ่งแวดล้อม |
สภาพการทำงาน |
ใช้งานได้ในหมอก/ น้ำบนพื้นผิว/ถุงมือ |
|
คุณสมบัติพื้นผิว |
หมึกพื้นผิว |
ป้องกันรังสียูวี |
|
|
การรักษาพื้นผิว |
ป้องกันแสงสะท้อน (Haze: 3%) |
|
|
การเคลือบ LCD-TP |
OCR (เรซินใสแบบออปติคัล) |
|
การปฏิบัติตาม |
มาตรฐานวัสดุ |
RoHS & Halogen-Free Compliant |

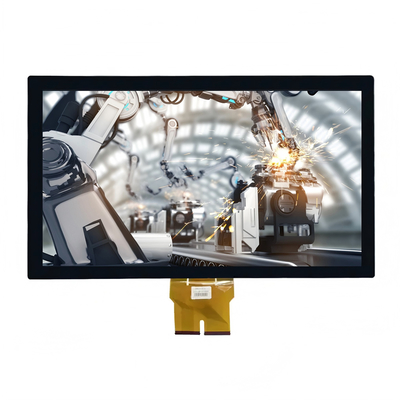

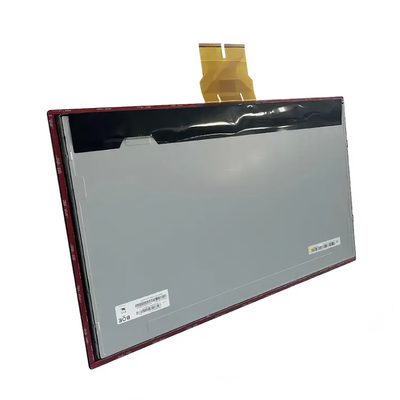

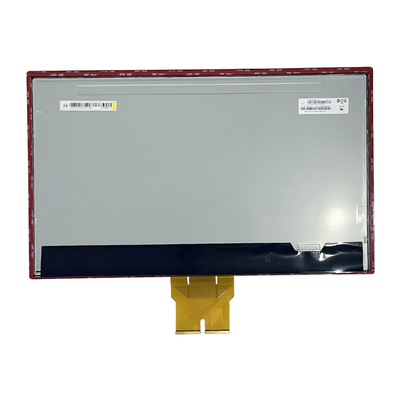

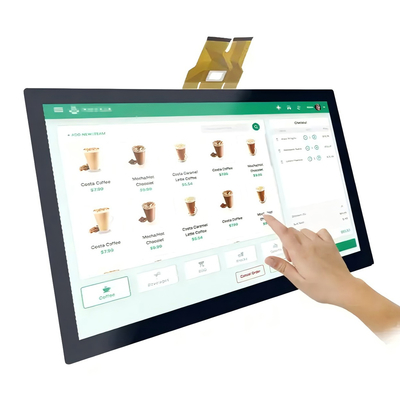

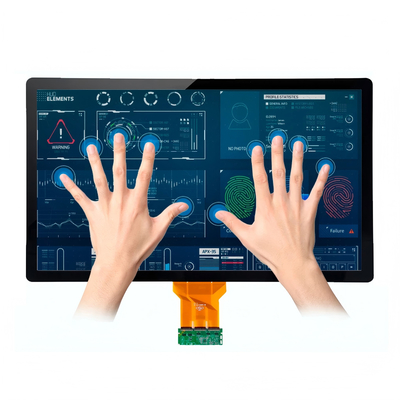

รูปภาพสินค้า
