รายละเอียดสินค้า:
|
| ขนาดหน้าจอ: | เส้นทแยงมุม 13.3 นิ้ว | การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) |
|---|---|---|---|
| อุณหภูมิในการจัดเก็บ: | -20°C ถึง +70°C | อุณหภูมิในการทำงาน: | -30°C ถึง +80°C |
| ความสว่าง: | 1,000 ซีดี/ตร.ม | อัตราส่วนความคมชัด: | 1,000:1 (ประเภท) |
| อินเตอร์เฟซ: | 2 เลน EDP 1.2 (2.7Gbps) | พลังงานไฟฟ้า: | 3.3V DC (ลอจิก), 12V/24V (แบ็คไลท์) |
| การบํารุงผิว: | การเคลือบ AG/AR/AF (เลือกได้) | เทคโนโลยีสัมผัส: | แผงสัมผัสแบบ Capacitive |
| ครอบแก้ว: | แก้วกอริลลา/แก้วอารมณ์/PMMA | จุดสัมผัส: | 10 จุด มัลติทัช |
| อินเตอร์เฟซแบบสัมผัส: | I²C/USB/RS232 (กำหนดค่าได้) | ตัวเลือก IC: | Eeti, Ilitek, Cypress, Goodix |
| การปรับแต่ง: | การพิมพ์ไหมโลโก้ตัดลึก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลแสดงผล LCD อุตสาหกรรม 1080p,โมดูลแสดงผล LCD TFT Full HD,อินเตอร์เฟซ EDP TFT จอ LCD |
||
จอ TFT อุตราสว่างสําหรับอุตสาหกรรม สําหรับสภาพแวดล้อมที่ต้องการ
SFTO1330SM-7208A3CT2 เป็นโมดูล LCD Full HD TFT ขนาด 13.3 นิ้วที่มีประสิทธิภาพสูงที่ออกแบบมาสําหรับการใช้งานในอุตสาหกรรมที่ต้องการความเห็น, ความทนทานและการตอบสนองต่อการสัมผัสที่พิเศษมีความสว่าง 1000 นิทที่ประทับใจ และความสว่าง 72% ของสี NTSC, จอนี้สามารถแสดงภาพได้ชัดเจน แม้ในสภาพแสงสว่างสูงเทคโนโลยีสัมผัสแบบประกอบความจุที่บูรณาการ พร้อมเคลือบกันแสงสว่าง (ความแข็ง 6H) รับประกันการใส่ข้อมูลที่น่าเชื่อถือในสภาพแวดล้อมที่รุนแรงเช่นโรงงานคิออสก์กลางแจ้ง และอุปกรณ์การแพทย์
ลักษณะสําคัญ
ความชัดเจน Full HD: ความละเอียด 1920×1080 พร้อมสี 16.7 ล้านสีสําหรับข้อความ, กราฟฟิกและวิดีโอที่คมชัด
อินเตอร์เฟซ eDP ความเร็วสูง: 2 เลน Embedded DisplayPort (2.7Gbps) รับประกันการส่งข้อมูลอย่างต่อเนื่อง
การทํางานในอุณหภูมิที่กว้างขวาง: ผลงานที่น่าเชื่อถือจาก -20 °C ถึง +70 °C (การเก็บ: -30 °C ถึง +80 °C)
50,000-Hour LED Backlight: การออกแบบที่ประหยัดพลังงานและมีอายุการใช้งานยาวนานเพื่อการบํารุงรักษาที่ลดลง
ความทนทานในระดับอุตสาหกรรม: พื้นผิวกันแสงสว่าง การสร้างที่ทนต่อการกระแทก และสอดคล้องกับ RoHS
การบูรณาการที่ง่าย: รองรับการด dimming PWM, อินเตอร์เฟซสัมผัส I2C / USB / UART, และการใส่พลังงาน DC (3.3V logic, 12V/24V backlight)
ความดีเยี่ยมทางเทคนิค
ผลงานทางออปติก: มุมมอง 85 องศา, อัตราการคอนทราสต์ 800: 1 และเวลาตอบสนอง 30 ms
ความรู้สึกต่อการสัมผัส: ใช้งานได้อย่างไม่ผิดพลาดด้วยถุงมือ, ในหมอก / ความชื้นของพื้นผิว, และรองรับการสัมผัสหลายครั้ง
การออกแบบที่แข็งแกร่ง: โปรไฟล์บาง (ความลึก 5.2 มม.), น้ําหนักเบา, และเชื่อมต่อ EMI ป้องกัน (I-PEX 20455-030E).
การรับรองความน่าเชื่อถือ: ได้รับการรับรองจาก ISO 9001/14001 และได้รับการทดสอบความชื้น/แรงกระแทกทางความร้อน 72 ชั่วโมง
การใช้งานที่เหมาะสม
แผ่น HMI อุตสาหกรรม
โทรศัพท์ POS/ปลายทางขายปลีก
อุปกรณ์การวินิจฉัยทางการแพทย์
ระบบประชุมวีดีโอ
การขนส่ง ข้อมูลบันเทิง
อุปกรณ์ขายเองที่ฉลาด
ทําไม ต้อง เลือก ภาพ นี้?
ออกแบบโดย Saef Technology Limited (เชียงใหม่) SFTO1330SM-7208A3CT2 รวมเทคโนโลยีออฟติกที่ทันสมัยกับความแข็งแรงทางอุตสาหกรรมอินเตอร์เฟซ eDP ของมันทําให้การบูรณาการกับระบบที่ฝัง, ขณะที่จอสัมผัสแบบจุลภาพเพิ่มการปฏิสัมพันธ์ของผู้ใช้โมดูลนี้ถูกปรับปรุงให้เหมาะกับการทํางาน 24 / 7 ในสภาพแวดล้อมที่ยากที่สุดในยุโรปและอเมริกาเหนือ.
ขอการปรับแต่ง
ติดต่อsales2@saef.com.cnสําหรับรุ่นที่ปิด IP65, ตัวเลือกสัมผัสแบบจุ หรือการออกแบบเบเซลที่กําหนดเอง
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | I/O | หน้าที่ |
| 1 | CABC_ EN / NC | - | เก็บไว้สําหรับ CD |
| 2 | H_GND | P | รอบความเร็วสูง |
| 3 | สาย1_N | ฉัน | เส้นทางส่งสัญญาณเสริม 1 |
| 4 | สาย1_P | ฉัน | สายสัญลักษณ์จริง 1 |
| 5 | H_GND | P | รอบความเร็วสูง |
| 6 | Lane0_N | ฉัน | เส้นทางเชื่อมต่อสัญญาณที่สมบูรณ์ 0 |
| 7 | Lane0_P | ฉัน | สายสัญลักษณ์จริง 0 |
| 8 | H_GND | P | รอบความเร็วสูง |
| 9 | AUX_CH_P | ฉัน | ช่องช่วยสัญญาณจริง |
| 10 | AUX_CH_N | ฉัน | ช่องช่วยสัญญาณเสริม |
| 11 | H_GND | P | รอบความเร็วสูง |
| 12 | LCD_VDD | P | โลจิก LCD และพลังงานของไดรเวอร์ (3.3V) |
| 13 | LCD_VDD | P | โลจิก LCD และพลังงานของไดรเวอร์ (3.3V) |
| 14 | NC | ฉัน | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 15 | LCD_GND | P | โลจิก LCD และเครื่องขับ |
| 16 | LCD_GND | P | โลจิก LCD และเครื่องขับ |
| 17 | HPD | O | ปินสัญญาณ HPD |
| 18 | LED-1 | P | ด้านหลัง |
| 19 | LED-2 | P | ด้านหลัง |
| 20 | LED-3 | P | ด้านหลัง |
| 21 | LED-4 | P | ด้านหลัง |
| 22 | BL_ ENABLE | ฉัน | ไฟหลังเปิด / ปิด |
| 23 | BL_PWM_DIM | ฉัน | ระบบ PWM |
| 24 | SCL/NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 25 | SDA/NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 26 | BL_PWR | P | พลังงานไฟหลัง |
| 27 | BL_PWR | P | พลังงานไฟหลัง |
| 28 | BL_PWR | P | พลังงานไฟหลัง |
| 29 | BL_PWR | P | พลังงานไฟหลัง |
| 30 | NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
คุณสมบัติทางแสง
| ปาราเมตร | เงื่อนไข | นาที | แบบว่า | แม็กซ์ | หน่วย | |
|
มุมมอง (CR>10) |
ทิศทาง | θL | - | 85 | - |
ระดับ |
| θ R | - | 85 | - | |||
| สูง | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| อัตราความแตกต่าง | ศูนย์ | 600 | 800 | - | - | |
| เวลาตอบสนอง | Tr+Td | - | 30 | 35 | ms | |
|
CF สีสี(CIE1931) |
สีแดง x |
แบบว่า - 005 |
TBD |
แบบว่า +005 |
- | |
| สีแดง y | TBD | - | ||||
| สีเขียว x | TBD | - | ||||
| สีเขียว | TBD | - | ||||
| สีฟ้า x | TBD | - | ||||
| สีฟ้า y | TBD | - | ||||
| ขาว x | (0.323) | - | ||||
| ขาว y | (0.379) | - | ||||
| อัตราส่วน NTSC | % | (72) | - | |||
|
ศูนย์กลาง ความสว่างสีขาว |
YLI | 800 | 1000 | cd/m2 | ||
ลักษณะของไฟหลัง
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า | VBL | 5 | 12.0 | 37 | V |
|
ไฟฟ้าปัจจุบันสําหรับ Backlight |
ILED | 6 |
- |
25 | mA |
| พลังงานไฟฟ้าสําหรับไฟหลัง | PLED | 0.18 | - | 5.55 | W |
| โมดูเลทไฟฟ้าสัญลักษณ์ไฟฟ้า | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| อัตราการทํางานควบคุมความสว่าง | หน้าที่ | 1 | - | 100 | % |
| ความถี่ในการควบคุมความสว่าง | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF ความดันสูง | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF วอลเตจต่ํา | VCNTL | 0 | - | 0.6 | V |
| อายุการใช้งาน LED | - | 40,000 | 50,000 | - | h |
รายละเอียด CTP
| ประเภท | ปริมาตร | รายละเอียด |
| สาธารณะ | โครงสร้าง | กระจกปิด + กระจก DITO |
| การเสริมกระจกปกปิด | เสริม ด้วย เคมี | |
| ความแข็งของพื้นผิวของเลนส์ | ≥6H (ความแข็งของดินสอ) | |
| อัตราการส่งแสง | ≥ 85% | |
| อุณหภูมิการทํางาน | -20°C ~ +70°C, RH ≤85% | |
| อุณหภูมิในการเก็บ | -30°C ~ +80°C, RH ≤85% | |
| เครื่องไฟฟ้า | อินเตอร์เฟซ | IIC / USB / UART |
| การสัมผัส IC | IL12511 | |
| ความดันไฟฟ้า (VDD) | 3.3V หรือ 5V (เลือกได้) | |
| ความต้านทานของเจ้าภาพ (SDA/SCL) | สามารถตั้งค่าได้บน Main-board | |
| สังคม | สภาพการทํางาน | ใช้ได้ในหมอก/น้ําบนพื้นผิว |
| คุณสมบัติพื้นผิว | สีผิว | แอนติยูวี |
| การบํารุงผิว | ป้องกันแสงสว่าง (หมอก: 10%) | |
| LCD-TP Lamination | OCA (Optically Clear Adhesive) | |
| ความสอดคล้อง | มาตรฐานทางสาร | RoHS & สอดคล้องไร้ฮาโลเจน |

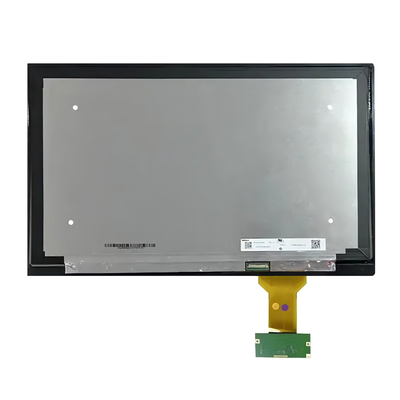

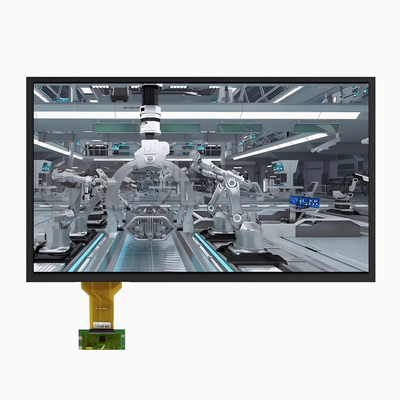

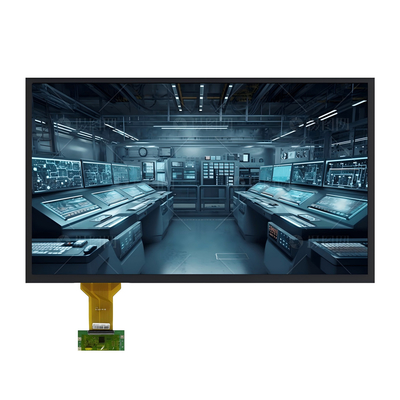

ภาพสินค้า
