รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | SFTO2150RX-7321AN | ขนาดหน้าจอ: | เส้นทแยงมุม 21.5 นิ้ว |
|---|---|---|---|
| การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) | ความสว่าง: | 2000 Cd/m2 |
| อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C | อุณหภูมิในการทำงาน: | -30°C ถึง +85°C |
| อัตราส่วนความคมชัด: | 1,000:1 (ประเภท) | อินเตอร์เฟซ: | LVDS 2 พิกเซล/นาฬิกา |
| พลังงานไฟฟ้า: | 5V DC ± 10% | การบริโภคพลังงาน: | 37.22W (Typ.) |
| การบํารุงผิว: | การเคลือบ AG/AR/AF (เลือกได้) | เทคโนโลยีสัมผัส: | ตัวเลือก PCAP (CTP) |
| ครอบแก้ว: | แก้วกอริลลา/แก้วอารมณ์/PMMA | จุดสัมผัส: | 10 จุด มัลติทัช |
| อินเตอร์เฟซแบบสัมผัส: | I²C/USB/RS232 (กำหนดค่าได้) | ตัวเลือก IC: | Eeti, Ilitek, Cypress, Goodix |
| การปรับแต่ง: | การพิมพ์ไหมโลโก้ตัดลึก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล LCD TFT 2000Nits,จอแสดงผล LCD TFT 21.5",จอแสดงผล LCD TFT 1920x1080 |
||

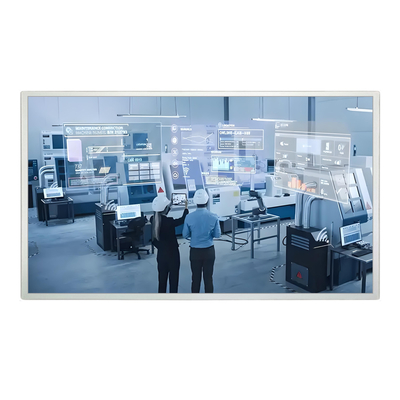

ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

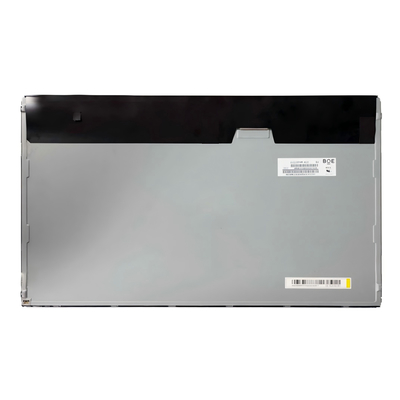

จอ LCD TFT อุตสาหกรรม SFT02150RX-7321AN มอบทัศนวิสัยที่ไม่ประนีประนอมในสภาวะที่รุนแรง ด้วยความสว่าง 2000 nits และคอนทราสต์ 1000:1 ทำให้มั่นใจได้ถึงการอ่านได้กลางแดดสำหรับการใช้งานกลางแจ้ง ได้รับการรับรองสำหรับการทำงานที่ -30°C ถึง +80°C และได้รับการสนับสนุนโดยอายุการใช้งานแบ็คไลท์ 50,000 ชั่วโมง เป็นโซลูชันที่เหมาะสมที่สุดสำหรับระบบอัตโนมัติในโรงงาน เครื่องจักรกลหนัก และโครงสร้างพื้นฐานที่สำคัญ
ข้อได้เปรียบหลักทางอุตสาหกรรม
ความน่าเชื่อถือที่ทนทาน
ผ่านการทดสอบแรงกระแทก/การสั่นสะเทือน 50G (เป็นไปตามมาตรฐาน MIL-STD) และความทนทานต่อความชื้น 85°C/90%RH
ทัศนวิสัยที่คมชัด
มุมมองกว้าง 89° ความสม่ำเสมอของสีขาว 80% และพื้นผิวป้องกันแสงสะท้อน (Haze 25%, ความแข็ง 3H)
การผสานรวมที่ราบรื่น
อินเทอร์เฟซ LVDS พร้อมโหมด DE เท่านั้น + ความยืดหยุ่นในแนวตั้ง/แนวนอนสำหรับระบบฝังตัว
การปฏิบัติตามข้อกำหนดระดับโลก
เป็นไปตามมาตรฐาน EU RoHS 2011/65/EU, REACH 1907/2006/EC และมาตรฐานด้านสิ่งแวดล้อมของสหรัฐอเมริกา
ไม่มีการคงภาพ
ปรับให้เหมาะสมสำหรับการทำงานตลอด 24 ชั่วโมงทุกวันด้วยคำแนะนำโหมดสลีปแบบไดนามิก
ตัวเลือก CTP (การปรับแต่งผลิตภัณฑ์)
ปรับแต่งสำหรับเวิร์กโฟลว์อุตสาหกรรมของคุณ
1. รุ่นพร้อมจัดส่งมาตรฐาน
→ SFT02150RX-7321AN: จัดส่งทั่วโลกภายใน 2 สัปดาห์ พร้อมการรับประกัน 1 ปี
2. โซลูชันกึ่งกำหนดเอง
การเสริมความแข็งแกร่งด้านสิ่งแวดล้อม:
► การเคลือบแบบ Conformal เพื่อต้านทานสารเคมี
► ชุดอุณหภูมิขยาย -30°C ถึง +85°C
การใช้งานที่เพิ่มขึ้น:
► การรวม PCAP/Resistive touch (ปิดผนึก IP65)
► การป้องกัน EMI สำหรับสภาพแวดล้อมที่ละเอียดอ่อน
การปรับเปลี่ยนทางกลไก:
► ขอบแบบกำหนดเอง (สแตนเลส/อะลูมิเนียม)
► ความเข้ากันได้ของ VESA mount
3. การปรับแต่ง ODM เต็มรูปแบบ
การออกแบบใหม่เฉพาะแอปพลิเคชัน:
► บอร์ดไดรเวอร์เกรดทหาร (MIL-STD-810)
► ตัวเรือนที่ได้รับการรับรอง ATEX สำหรับบรรยากาศที่ระเบิดได้
การสร้างต้นแบบและปริมาณน้อย:
► ไม่มี MOQ สำหรับชุด R&D
► รอบการพัฒนาแบบกำหนดเอง 8 สัปดาห์
แอปพลิเคชัน

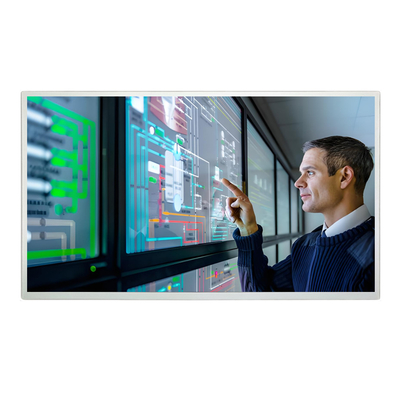

ระบบควบคุมอุตสาหกรรม
ทำไมต้องเลือกโมดูลนี้?
ติดตั้งในระบบสภาพแวดล้อมที่รุนแรงกว่า 3,000 ระบบทั่วโลก จอแสดงผลของ SAEF ช่วยให้ Siemens Healthcare, Raytheon และ OEM ทางทะเลสามารถรักษาทัศนวิสัยในสภาวะที่รุนแรงโดยไม่มีความล้มเหลวในภาคสนามตั้งแต่ปี 2020
ขอการปรับแต่ง
ติดต่อ sales2@saef.com.cn สำหรับรุ่นที่ปิดผนึก IP65 ตัวเลือกการสัมผัสแบบ capacitive หรือการออกแบบขอบแบบกำหนดเอง
ข้อมูลจำเพาะ
| พารามิเตอร์ | ข้อมูลจำเพาะ | สูงสุด |
| พื้นที่ใช้งาน | 476.64(H) × 268.11(V) | มม. |
| จำนวนพิกเซล | 1920(H) ×1080(V) | พิกเซล |
| ระยะพิทช์พิกเซล | 0.24825(H) x 0.24825(V) | มม. |
| การจัดเรียงพิกเซล | RGB Vertical stripe | 80 |
| สีที่แสดง | 16.7M | สี |
| โหมดการแสดงผล | ปกติสีดำ | 80 |
| โครงร่างมิติ | 495.6(H) × 292.4(V) × 13.6(D) typ. | มม. |
| ประเภทการแสดงผลที่เป็นไปได้ | เปิดใช้งานแนวนอนและแนวตั้ง | 80 |
| น้ำหนัก | TBD | กก. |
| ความกว้างของขอบ (L/R/U/D) | 7.9/7.9/10.5/10.5 | มม. |
| การรักษาพื้นผิว | Haze 25%, 3H | 80 |
| ไฟแบ็คไลท์ | Lower side 1-LED Light bar Type | 80 |
ขนาดภายนอก
คำจำกัดความของพินอินเทอร์เฟซ
| หมายเลขพิน | รายการ | คำอธิบาย |
| 1 | RxO0- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 2 | RxO0+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 3 | RxO1- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 4 | RxO1+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 5 | RxO2- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 6 | RxO2+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงลบ (นาฬิกาคี่) |
| 9 | RxOCLK+ | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (นาฬิกาคี่) |
| 10 | RxO3- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคี่) |
| 11 | RxO3+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคี่) |
| 12 | RxE0- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 13 | RxE0+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| Tg | GND | กราวด์ |
| 15 | RxE1- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 16 | RxE1+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 17 | GND | กราวด์ |
| 18 | RxE2- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 19 | RxE2+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 20 | RxECLK- | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (นาฬิกาคู่) |
| 21 | RxECLK+ | อินพุตสัญญาณนาฬิกาดิฟเฟอเรนเชียล LVDS เชิงบวก (นาฬิกาคู่) |
| 22 | RxE3- | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงลบ (ข้อมูลคู่) |
| 23 | RxE3+ | อินพุตข้อมูลดิฟเฟอเรนเชียล LVDS เชิงบวก (ข้อมูลคู่) |
| 24 | GND | กราวด์ |
| 14 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | ไม่มีการเชื่อมต่อ |
| 28 | VDD | แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ 5V |
| 29 | VDD | แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ 5V |
| 30 | VDD | แรงดันไฟฟ้าอินพุตแหล่งจ่ายไฟ 5V |
ลักษณะเฉพาะทางแสง
| พารามิเตอร์ | รายการ | เงื่อนไข | สัญลักษณ์ | ทั่วไป | ทั่วไป | สูงสุด | ||
|
มุมมอง ช่วง |
แนวนอน |
Θ3 |
CR > 10 |
85 | 89 | 80 | องศา | |
| Θ9 | 85 | 89 | 80 | องศา | ||||
|
แนวตั้ง |
Θ12 | 85 | 89 | 80 | องศา | |||
| Θ6 | 85 | 89 | 80 | องศา | ||||
| อัตราส่วนคอนทราสต์ความสว่าง | CR |
Θ = 0.(ศูนย์กลาง) |
700 | 1000 | ||||
| - | ความสว่างของสีขาว | Yw | 1800 | 80 | - | |||
| cd/m2 | ความสม่ำเสมอของความสว่างสีขาว | ความสม่ำเสมอในการแสดงผล | 75 | 80 | - | |||
|
% |
การสร้างสี |
สีขาว | Wx | 0.283 | 0.313 | 80 | ||
| - | Wy | 0.339 | 0.369 | 80 | ||||
|
- |
สีแดง | Rx | 0.608 | 0.638 | 80 | |||
| - | Ry | 0.319 | 0.349 | 80 | ||||
|
- |
สีเขียว | Gx | 0.277 | 0.307 | 80 | |||
| - | Gy | 0.591 | 0.621 | 80 | ||||
|
- |
สีน้ำเงิน | Bx | 0.112 | 0.142 | 80 | |||
| - | By | 0.063 | 0.066 | 80 | ||||
|
- |
เวลาตอบสนอง | GTG | Tg | 14 | 25 | |||
| ms | การพูดคุยข้าม |
80 |
80 |
- | - | |||
| % | NTSC | 70 | 72 | - | ||||
| % | ความสม่ำเสมอในการแสดงผล | 75 | 80 | - | ||||
%
| ลักษณะเฉพาะของแบ็คไลท์ | รายการ | สัญลักษณ์ | ต่ำสุด | ทั่วไป | สูงสุด |
| หน่วย | กระแสไฟ BLU | 50,000 | -- | 50,000 | -- |
| mA | 50.6 | 50,000 | -- | 50 | 50.6 |
| V | การใช้พลังงาน BLU | 50,000 | -- | 50,000 | -- |
| W | อายุการใช้งาน | ชม. | 40,000 | 50,000 | -- |
ชั่วโมง
