รายละเอียดสินค้า:
|
| หมายเลขรุ่น: | SFTO2700SM-7317AN | ขนาดหน้าจอ: | เส้นทแยงมุม 27 นิ้ว |
|---|---|---|---|
| การแก้ไข: | 1920 × 1080 พิกเซล (แถบ RGB) | ความสว่าง: | 350 ซีดี/ตร.ม |
| อุณหภูมิในการจัดเก็บ: | -20°C ถึง +60°C | อุณหภูมิในการทำงาน: | 0°C ถึง +50°C |
| อัตราส่วนความคมชัด: | 1,000:1 (ประเภท) | อินเตอร์เฟซ: | Dual-channel LVDS (2 พิกเซล/นาฬิกา) |
| เวลาตอบสนอง: | 14ms (เปิด/ปิด, พิมพ์) | ไฟหลัง: | 30,000 ชั่วโมง |
| การบํารุงผิว: | การเคลือบ AG/AR/AF (เลือกได้) | เทคโนโลยีสัมผัส: | ตัวเลือก PCAP (CTP) |
| ครอบแก้ว: | Gorilla Glass/Tempered Glass/PMMA (กำหนดเอง) | จุดสัมผัส: | 10 จุด มัลติทัช |
| อินเตอร์เฟซแบบสัมผัส: | I²C/USB/RS232 (กำหนดค่าได้) | ตัวเลือก IC: | Eeti, Ilitek, Cypress, Goodix |
| การปรับแต่ง: | การพิมพ์ไหมโลโก้ตัดลึก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD TFT อุตสาหกรรมแบบ Multi-Touch,จอ LCD TFT อุตสาหกรรมขนาด 27 นิ้ว,จอ LCD TFT อุตสาหกรรมรองรับการสัมผัสด้วยถุงมือ |
||
SFTO2700SM-7317AN กําหนดใหม่การจินตนาการอุตสาหกรรมด้วยเทคโนโลยีการสัมผัสแบบพิจารณาแบบประกอบ (PCAP)มันถูกออกแบบมาเพื่ออินเตอร์เฟซทางการแพทย์, อัตโนมัติโรงงาน และระบบขนส่ง
ตัวเลือกการปรับแต่งหลัก
✅ โซลูชั่นสัมผัสที่แข็งแกร่ง
ตัวเลือกกระจก: กระจก Gorilla® ที่แข็งแกร่งด้วยสารเคมี (การแพทย์), กระจกกระชับ (อุตสาหกรรม), PMMA (ความรู้สึกต่อค่าใช้จ่าย)
การเคลือบ: Anti-Glare (AG) สําหรับการอ่านแสงแดด, Anti-Reflective (AR) สําหรับการถ่ายภาพทางการแพทย์, Anti-Fingerprint (AF) สําหรับคิออสค์
การบําบัดขอบ: ขอบเคลือบ, ผ่า, หรือ 2.5 มุมโค้ง
✅ การบูรณาการการสัมผัสแบบขั้นสูง
การตั้งค่าเซ็นเซอร์: เซ็นเซอร์กระจก (ความทนทานสูง), เซ็นเซอร์ฟิล์ม (น้ําหนักเบา), ฟิล์ม+ฟิล์ม (การติดตั้งแบบยืดหยุ่น)
IC ระบบควบคุม: EETI สําหรับ EMC ทางการแพทย์, Cypress สําหรับรถยนต์ (-40 °C), Goodix สําหรับการแสดงอาการ multi-touch
อินเตอร์เฟซ: I2C (ระบบจํากัด), USB (พลัค-แอนด์-เพลย์), RS232 (อุปกรณ์เก่า)
✅ ความ น่า เชื่อถือ ใน ระดับ อุตสาหกรรม
การทํางานที่ 0 °C ~ 50 °C ด้วยความต้านทานต่อการหมุน
การทดสอบการกระแทกทางอุณหภูมิ 24 วงจร (-20 °C-60 °C)
ปิดหน้า IP65 เมื่อรวมกับแผ่นสัมผัส
การรับรอง
EN 60601-1 (การแพทย์), ISO 16750 (รถยนต์)
สอดคล้องกับ REACH SVHC, RoHS 3
EMC: EN 55032 ประเภท B
ขอการปรับแต่ง
ติดต่อsales2@saef.com.cnสําหรับรุ่นที่ปิด IP65, ตัวเลือกสัมผัสแบบจุ หรือการออกแบบเบเซลที่กําหนดเอง
รายละเอียด
| รายการ | หน่วย | รายละเอียด |
| ช่องจอ | mm | 27.0?? |
| พื้นที่ทํางาน | mm | 597.888 ((H) x 336.312 ((V) |
| พิกเซล H x V | - | 1920 ((x3) x 1080 |
| พิกเซล Pitch | อืม | 31.14 ((ต่อไตรยิดหนึ่ง) x31.14 |
| การจัดเรียงพิกเซล | - | RGB สายตั้ง |
| โหมดการแสดง | - | ปกติเป็นสีดํา |
| เวลาตอบสนอง | Msec | 14ms (โดยทั่วไป เปิด/ปิด) |
| น้ําหนัก | กรัม | TBD |
| อินเตอร์เฟซไฟฟ้า | - | ช่องสอง LVDS การใส่ข้อมูล RGB 8 บิต |
| สีรองรับ | - | 16.7M สี |
| การบํารุงผิว | - | ป้องกันแสงสว่าง 3H |
| อุณหภูมิการทํางาน | °C |
0 ถึง +50 |
| อุณหภูมิในการเก็บ | °C | -20 ถึง +60 |
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | คําอธิบาย |
| 1 | RxO0- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร) |
| 2 | RxO0+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูล Odd) |
| 3 | RxO1- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร) |
| 4 | RxO1+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูล Odd) |
| 5 | RxO2- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร) |
| 6 | RxO2+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูล Odd) |
| 7 | BIST | BIST |
| 8 | RxOCLK- | การเข้าของนาฬิกาความแตกต่างของ LVDS ที่ลบ (นาฬิกาที่ไม่สมควร) |
| 9 | RxOCLK+ | การเข้าของนาฬิกาความแตกต่างของ LVDS เป็นบวก (นาฬิกาที่ไม่สมควร) |
| 10 | RxO3- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร) |
| 11 | RxO3+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูล Odd) |
| 12 | RxE0- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่) |
| 13 | RxE0+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลคู่) |
| 14 | GND | ดิน |
| 15 | RxE1- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่) |
| 16 | RxE1+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลคู่) |
| 17 | GND | ดิน |
| 18 | RxE2- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่) |
| 19 | RxE2+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลคู่) |
| 20 | RxECLK- | การเข้าของนาฬิกาความแตกต่าง LVDS ลบ (นาฬิกาคู่) |
| 21 | RxECLK+ | การเข้าของนาฬิกาความแตกต่าง LVDS ลบ (นาฬิกาคู่) |
| 22 | RxE3- | การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่) |
| 23 | RxE3+ | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลคู่) |
| 24 | GND | ดิน |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | ไม่มีการเชื่อมต่อ |
| 28 | VDD | ความดันไฟเข้า 5V |
| 29 | VDD | ความดันไฟเข้า 5V |
| 30 | VDD | ความดันไฟเข้า 5V |
คุณสมบัติทางแสง
| ปารามีเตอร์ | เงื่อนไข | นาที | แบบว่า | แม็กซ์ | หน่วย | |
|
มุมมอง (CR>10) |
ทิศทาง | θL | 89 | - |
ระดับ |
|
| θR | 89 | - | ||||
| สูง | θT | 89 | - | |||
| θB | 89 | - | ||||
| อัตราความแตกต่าง | ศูนย์ | 700 | 1000 | - | - | |
| เวลาตอบสนอง | Tr+Td | - | 14 | 20 | ms | |
|
CF สีสี (CIE1931) |
สีแดง x |
แบบ -0.03 |
0.646 |
แบบ +0.03 |
- | |
| สีแดง y | 0.341 | - | ||||
| สีเขียว x | 0.327 | - | ||||
| สีเขียว | 0.612 | - | ||||
| สีฟ้า x | 0.143 | - | ||||
| สีฟ้า y | 0.041 | - | ||||
| ขาว x | 0.283 | - | ||||
| ขาว y | 0.289 | - | ||||
| ศูนย์กลาง ความสว่างสีขาว | YLI | 300 | 350 | cd/m2 | ||
ลักษณะของไฟหลัง
| ปริมาตร | สัญลักษณ์ | มูลค่า | หน่วย | ||
| มิน | แบบว่า | แม็กซ์ | |||
| ไฟบาร์ input Voltage | VLED | 51 | 54 | 57 | V |
| ไฮท์บาร์อินทุ้นปัจจุบัน | ILED | - | 480 | - | mA |
| เวลาใช้งาน LED | LBL | 20000 | 30000 | - | ชั่วโมง |

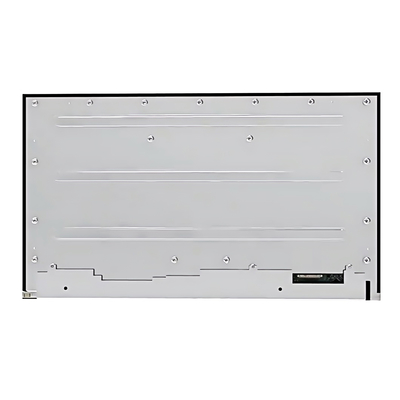

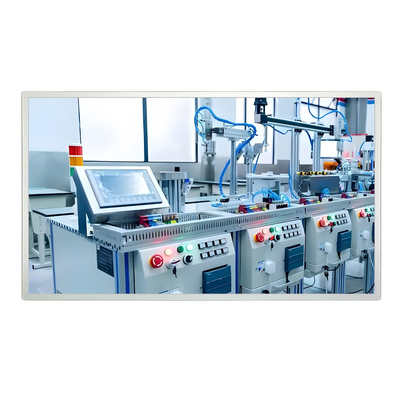

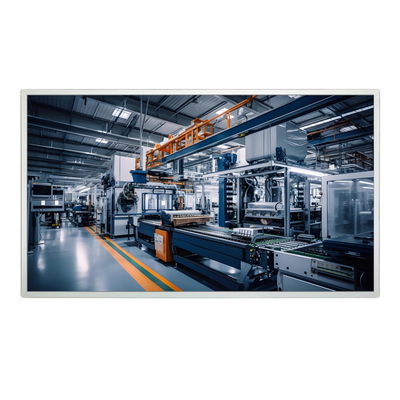

ภาพสินค้า
