รายละเอียดสินค้า:
|
| ประเภทการแสดงผล: | LCD อุตสาหกรรม TFT พร้อมอินเตอร์เฟส EDP | ขนาดหน้าจอ: | เส้นทแยงมุม 15.6 นิ้ว |
|---|---|---|---|
| การแก้ไข: | FHD 1920 x 1080 (แถบแนวตั้ง RGB) | ความสว่าง: | 1,000 CD/M² (ความสว่างตรงกลาง) |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | กำลังไฟฟ้าเข้า: | 3.3V DC ± 10% (สูงสุด 0.891W) |
| อินเตอร์เฟซ: | 30 พิน EDP (I-PEX 20455-030E) | ระบบแบ็คไลท์: | ไดรเวอร์ LED ภายนอก (45.1V Typ, 540ma) |
| ประสิทธิภาพสี: | ช่วงสี 69%, 16.7m สี (6bit+FRC) | มุมมอง: | 80 °+ แนวนอน/แนวตั้ง (CR≥10) |
| ตัวเชื่อมต่อ: | EDP อินพุต + เอาต์พุตพลังงาน BL (MSK24022P10A) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1000 นิต TFT LCD Display,จอ LCD TFT ที่อ่านแสงอาทิตย์,จอ LCD TFT eDP สำหรับอุตสาหกรรม |
||
จอแสดงผลที่มองเห็นได้ชัดเจนสำหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการ
SFTO1560BD-7246A3N เป็น TFT LCD ขนาด 15.6" ที่ออกแบบมาเพื่อความน่าเชื่อถือในสภาวะที่รุนแรงด้วยความสว่าง 1000nits และการทำงานในช่วง -20°C ถึง +70°Cจึงให้การมองเห็นที่ชัดเจนภายใต้แสงแดดโดยตรงหรืออุณหภูมิเยือกแข็ง – เหมาะสำหรับระบบอัตโนมัติในโรงงาน อุปกรณ์กลางแจ้ง และอุปกรณ์ทางการแพทย์
ข้อได้เปรียบหลักทางอุตสาหกรรม
การเชื่อมต่อที่แข็งแกร่ง: อินเทอร์เฟซ eDP พร้อมรองรับช่องสัญญาณ AUX (VESA DisplayPort 1.2 compliant) ช่วยลดความซับซ้อนในการรวมระบบ
การจัดการพลังงานอัจฉริยะ: โหมดประหยัดพลังงาน 50Hz ช่วยลดการใช้พลังงานลง 15% โดยไม่กระทบต่อการทำงาน
ความทนทานระดับทหาร: ผ่านการตรวจสอบความถูกต้องผ่านวงจรการกระแทกจากความร้อน 100 รอบ และการทดสอบความชื้น 240 ชั่วโมง (60°C/90% RH)
ไม่มีการคงภาพ: การสร้างวิดีโอสีดำอัตโนมัติในระหว่างการสูญเสียสัญญาณช่วยปกป้องความสมบูรณ์ของหน้าจอ
ความเป็นเลิศทางเทคนิค
สีที่แม่นยำ: ขอบเขตสี 69% พร้อมสี 16.7M ผ่านเทคโนโลยี 6-bit+FRC
การหรี่แสงแบบไม่กะพริบ: การควบคุม PWM (1-2KHz) พร้อมการปรับสมดุลกระแสไฟสำหรับไฟแบ็คไลท์ที่สม่ำเสมอ
การรวมระบบที่ง่ายดาย: รองรับ Hot Plug Detect (HPD) และลำดับพลังงานแบบย้อนกลับ
ได้รับการรับรองสำหรับตลาดยุโรป/สหรัฐอเมริกา
• RoHS 2011/65/EU & REACH Compliant
• ได้รับการรับรองการจัดการคุณภาพ ISO 9001:2015
• การรับประกันการใช้งาน 1 ปี
เหมาะสำหรับ:
✅ แผงควบคุมอุตสาหกรรม: เครื่อง CNC, อินเทอร์เฟซหุ่นยนต์
✅ อุปกรณ์ทางการแพทย์: จอภาพผู้ป่วย, อุปกรณ์วินิจฉัย
✅ การขนส่ง: จอแสดงผลการจัดการยานพาหนะ, ระบบจำหน่ายตั๋ว
✅ ภาคพลังงาน: การควบคุมฟาร์มพลังงานแสงอาทิตย์, HMIs ของโครงข่ายไฟฟ้า
ขอการปรับแต่ง: ติดต่อ sales2@saef.com.cn สำหรับรุ่นที่ปิดผนึก IP65, ตัวเลือกหน้าจอสัมผัสแบบ capacitive หรือการออกแบบขอบแบบกำหนดเอง
ข้อมูลจำเพาะ
| รายการ | ข้อมูลจำเพาะ | หน่วย |
| ขนาดหน้าจอ | 15.6” แนวทแยง | |
| องค์ประกอบไดรเวอร์ | a-si TFT active matrix | - |
| จำนวนพิกเซล | 1920 x R.G.B. x 1080 | พิกเซล |
| ระยะพิทช์พิกเซล | 0.17925 (H) x 0.17925 (V) | มม. |
| การจัดเรียงพิกเซล | RGB vertical stripe | - |
| สีที่แสดง | 16.7 m | สี |
| โหมดส่งผ่าน | ปกติสีดำ | - |
| การเคลือบผิว | Hard coating (3H), Anti-Glare | - |
| การใช้พลังงาน | Cell 0.891W(สูงสุด) | - |
|
อุณหภูมิในการทำงาน |
-20°C ถึง +70°C | °C |
|
อุณหภูมิในการจัดเก็บ |
-30°C ถึง +80°C | °C |
ขนาดภายนอก
คำจำกัดความของพินอินเทอร์เฟซ
| พิน | สัญลักษณ์ | คำอธิบาย |
| 1 | NC | ไม่มีการเชื่อมต่อ (สงวนไว้สำหรับการทดสอบ LCD) |
| 2 | H_GND | High Speed Ground |
| 3 | ML1- | Complement Signal-Lane 1 |
| 4 | ML1+ | True Signal-Main Lane 1 |
| 5 | H_GND | High Speed Ground |
| 6 | ML0- | Complement Signal-Lane 0 |
| 7 | ML0+ | True Signal-Main Lane 0 |
| 8 | H_GND | High Speed Ground |
| 9 | AUX+ | True Signal-Auxiliary Channel |
| 10 | AUX- | Complement Signal-Auxiliary Channel |
| 11 | H_GND | High Speed Ground |
| 12 | VCCS | Power Supply +3.3V(ทั่วไป) |
| 13 | VCCS | Power Supply +3.3V(ทั่วไป) |
| 14 | NC | ไม่มีการเชื่อมต่อ (สงวนไว้สำหรับการทดสอบ LCD) |
| 15 | GND | Ground |
| 16 | GND | Ground |
| 17 | HPD | Hot Plug Detect |
| 18 | BL_GND | BL Ground |
| 19 | BL_GND | BL Ground |
| 20 | BL_GND | BL Ground |
| 21 | BL_GND | BL Ground |
| 22 | LED_EN | BL_Enable Signal of LED Converter |
| 23 | LED_PWM | PWM Dimming Control Signal of LED Converter |
| 24 | NC | ไม่มีการเชื่อมต่อ (สงวนไว้สำหรับการทดสอบ LCD) |
| 25 | NC | ไม่มีการเชื่อมต่อ (สงวนไว้สำหรับการทดสอบ LCD) |
| 26 | LED_VCCS | BL Power |
| 27 | LED_VCCS | BL Power |
| 28 | LED_VCCS | BL Power |
| 29 | LED_VCCS | BL Power |
| 30 | NC | ไม่มีการเชื่อมต่อ (สงวนไว้สำหรับการทดสอบ LCD) |

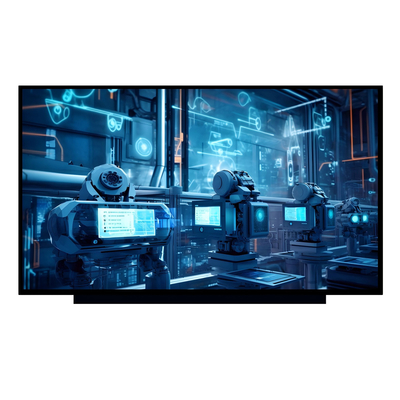

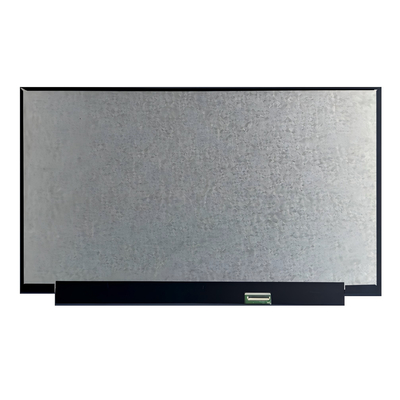

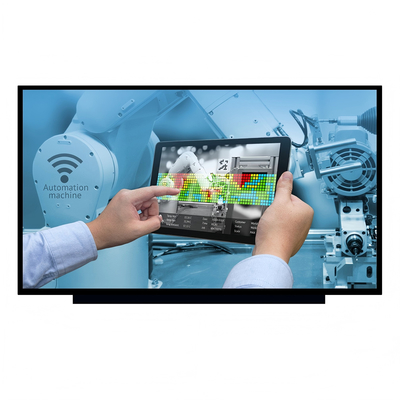

รูปภาพสินค้า
