รายละเอียดสินค้า:
|
| สินค้า: | 10จอ LCD TFT ขนาด 1 นิ้ว | การแก้ไข: | 800*1280 พิกเซล |
|---|---|---|---|
| หน้าจอสัมผัส: | กับ ส.ป.ก | ดูทิศทาง: | IPS ทุกมุมมอง |
| อินเตอร์เฟซ: | มิปิ | หมายเลขพิน: | 40 |
| การเชื่อมต่อ: | เครื่องเชื่อม | ความส่องสว่างของพื้นผิว: | 300 cd/m2 (สามารถปรับแต่งได้) |
| ไอซีไดร์เวอร์: | JD9365DA-H3 | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | โครงสร้างซีทีพี: | g + g |
| เครื่องขับ CTP: | GT9271 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 10จอ LCD TFT ขนาด 1 นิ้ว,เครื่องแสดงภาพ LCD TFT สําหรับรถยนต์,จอ LCD TFT อุตสาหกรรม |
||
เกี่ยวกับสินค้านี้: SFTO1010YX-7239ACT
อัพเกรดอุปกรณ์ของคุณด้วยจอ LCD TFT ขนาด 10.1 นิ้ว เป็นทางออกที่หลากหลายและมีประสิทธิภาพสูง ที่ถูกออกแบบมาเพื่อการใช้งานที่หลากหลาย ไม่ว่าจะเป็นการพัฒนาแผ่นอุตสาหกรรมเครื่องแสดงผลรถยนต์หรือคิออสก์อินเตอร์เอคทีฟ ช่องจอนี้ให้ความชัดเจน ความทนทาน และการทํางานที่พิเศษ
ลักษณะสําคัญ
การใช้งาน
ทําไมต้องเลือกเรา
ในฐานะผู้ผลิตจอ TFT ที่น่าเชื่อถือ เราเชี่ยวชาญในการจัดส่งคุณภาพสูง, การแก้ไขที่สามารถปรับปรุงตามความต้องการของคุณจอ LCD TFT ขนาด 1 นิ้วรวมเทคโนโลยีที่ทันสมัยกับราคาถูกทําให้มันเป็นตัวเลือกที่เหมาะสม สําหรับโครงการต่อไปของคุณ
ค้นหาสินค้าทั้งหมดของเรา
จากจอประกอบอุตสาหกรรมถึงคําตอบ IoT เราให้บริการสินค้าที่หลากหลายเพื่อตอบสนองความต้องการของคุณ โปรดไปที่เว็บไซต์ของเราเพื่อเรียนรู้เพิ่มเติมและขอข้อเสนอราคาในวันนี้
ข้อมูลทั่วไป
| ปริมาตร | รายละเอียด | หน่วย |
| ขนาด LCD | 10.1 | นิ้ว |
| มิติการออกแบบของ LCM | 143.00 ((H) X228.6 ((V) X2.6 ((T) | mm |
| พื้นที่ทํางาน | 135.36 ((H) X216.58 ((V) | mm |
| จํานวนพิกเซล | 800RGB ((H) X1280 ((V) | พิกเซล |
| พิกเซลปิชช์ H XV | 0.1692 ((H) X 0.1692 ((V) | mm |
| การจัดวางพิกเซล | RGB สายตั้ง | สี |
| แสดงสี | 16.7M | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| สี Gamut | ประมาณ 56% น้อยสุด 52% | NTSC |
| ความสว่าง | ประเภท: 300, นาที: 250 | cd/m2 |
| LED Q'ty | 32 (4Serial 8Parallel) | |
| มุมมอง (CR 10) | Typ:80/80/80/80 | |
| อัตราความแตกต่าง | ประเภท 10001นาที 800:1 | |
| ไดรเวอร์ IC | JD9365DA-H3 | |
| อินเตอร์เฟซ | 3/4 Lane MIPI (ปกติ 4 Lane) | |
| น้ําหนักโมดูล | TBD | g |
| การสัมผัส IC | GT9271 | |
| โครงสร้างการสัมผัส | G+G |
ภาพลวดลาย
การออกแบบรูปแบบหน้าจอสัมผัส
คําอธิบาย Pin อินเตอร์เฟส
| พิน เลข | สัญลักษณ์ | หน้าที่ |
| 1 | NC | ไม่มีการเชื่อมต่อ |
| 2 | VCC | พลังงาน 3.3V |
| 3 | IOVCC | พลังงานไฟฟ้า 1.65 ~ 3.3V |
| 4 | GND | ดิน |
| 5 | RST ((GRB) | LCM Global reset ((รีเซ็ท:H= IOVCC) |
| 6 | NC | ไม่มีการเชื่อมต่อ |
| 7 | GND | ดิน |
| 8 | D0- | การใส่ข้อมูลความแตกต่างของ MIPI (ลบ) |
| 9 | D0+ | การใส่ข้อมูลความแตกต่างของ MIPI (บวก) |
| 10 | GND | ดิน |
| 11 | D1- | การใส่ข้อมูลความแตกต่างของ MIPI (ลบ) |
| 12 | D1+ | การใส่ข้อมูลความแตกต่างของ MIPI (บวก) |
| 13 | GND | ดิน |
| 14 | CLK- | การเข้าของนาฬิกาความแตกต่าง MIPI (ลบ) |
| 15 | CLK+ | การเข้าของนาฬิกาความแตกต่าง MIPI (บวก) |
| 16 | GND | ดิน |
| 17 | D2- | การใส่ข้อมูลความแตกต่างของ MIPI (ลบ) |
| 18 | D2+ | การใส่ข้อมูลความแตกต่างของ MIPI (บวก) |
| 19 | GND | ดิน |
| 20 | D3- | การใส่ข้อมูลความแตกต่างของ MIPI (ลบ) |
| 21 | D3+ | การใส่ข้อมูลความแตกต่างของ MIPI (บวก) |
| 22 | GND | ดิน |
| 23-24 | NC | ไม่มีการเชื่อมต่อ |
| 25 | GND | ดิน |
| 26-29 | NC | ไม่มีการเชื่อมต่อ |
| 30 | GND | ดิน |
| 31 | LEDK | คาโทดไฟหลัง |
| 32 | LEDK | คาโทดไฟหลัง |
| 33-38 | NC | ไม่มีการเชื่อมต่อ |
| 39 | LEDA | แอนอัดไฟหลัง |
| 40 | LEDA | แอนอัดไฟหลัง |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | ค่า | หน่วย | |
| นาที | แม็กซ์ | |||
|
โลตติจ์พลังงาน |
IOVCC | - 03 | 3.6 | V |
| VCC | - 03 | 6.0 | V | |
| AVEE | -- | -- | V | |
| ความดันสัญญาณเข้า | VI | - 03 | IOVCC | V |
| อุณหภูมิการทํางาน | TOP | - 20 | 70 | °C |
| อุณหภูมิในการเก็บ | TST | - 30 | 80 | °C |
ลักษณะของไฟหลัง
| ลักษณะ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย |
| ไฟไฟ LED ต่อไป | IF | -- | 180 | 225 | mA |
| สายไฟ LED ต่อไปของทุกสายไฟ LED | VF-string | 11.6 | -- | 13.6 | วอลท์ |
| ระยะเวลาใช้งาน LED |
ไม่มี |
30000 |
40000 |
-- |
นาที |
| รายการ | สัญลักษณ์ | สภาพ | ค่า | |||
| นาที | แบบว่า | แม็กซ์ | ||||
|
มุมมอง |
คุณ |
CR?? 10 |
80 | 85 | - | |
| ΘD | 80 | 85 | - | |||
| ΘL | 80 | 85 | - | |||
| ΘR | 80 | 85 | - | |||
| เวลาตอบสนอง | ตัน+TOFF |
θ=Φ =0 ° ปกติ มุมมอง |
- |
30 | 40 | |
| อัตราความแตกต่าง | CR | 800 | 1000 |
- |
||
| ความสว่าง | L | 280 | 300 | - | ||
| ความเหมือนกันของความสว่าง | YU | 75 | 80 | - | ||
|
สีสี (CIE1931) |
สีขาว |
WX | 0.320 | |||
| WY | 0.346 | |||||
|
สีแดง |
RX | 0.644 | ||||
| RY | 0.329 | |||||
|
สีเขียว |
GX | 0.328 | ||||
| GY | 0.565 | |||||
|
สีฟ้า |
BX | 0.137 | ||||
| โดย | ||||||
| NTSC | 57% | |||||

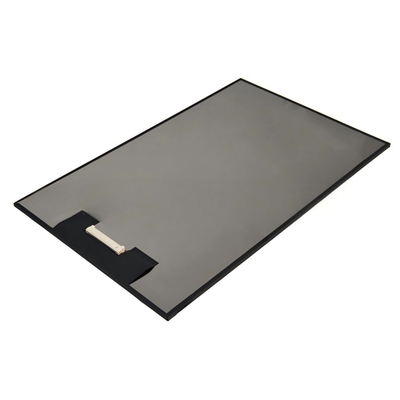

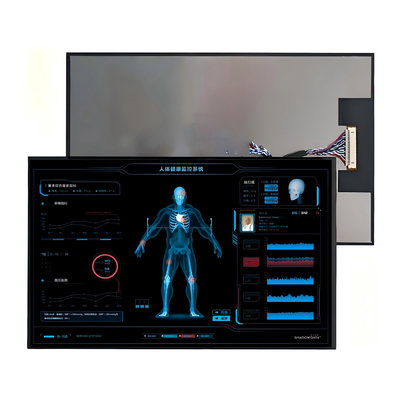

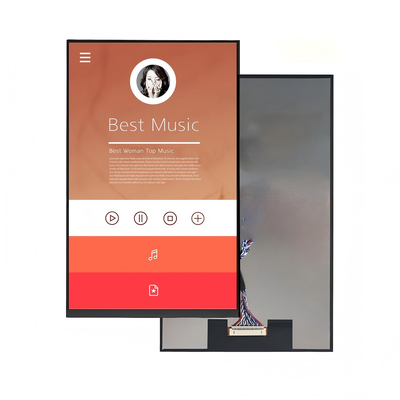

รูปภาพสินค้า
การทดสอบสิ่งแวดล้อม / ความน่าเชื่อถือ
| ไม่ | สินค้าทดสอบ | สภาพ | ความเห็น |
| 1 | การทํางานในอุณหภูมิสูง | Ts= +70°C, 240 ชั่วโมง |
หมายเหตุ 1 IEC60068-2-2, GB2423 2-89 |
| 2 | การทํางานในอุณหภูมิต่ํา | Ta= -20°C, 240 ชั่วโมง | หมายเหตุ 2 IEC60068-2-1 GB2423.1-89 |
| 3 | การเก็บรักษาอุณหภูมิสูง | Ta= + 80 ° C, 240 ชั่วโมง | IEC60068-2-2 GB2423 2-89 |
| 4 | การเก็บรักษาอุณหภูมิต่ํา | Ta= -30 ° C, 240 ชั่วโมง | IEC60068-2-1 GB/T2423.1-89 |
| 5 | การเก็บรักษาอุณหภูมิและความชื้นสูง | Ta= +60°C, 90% RH แม็กซ์, 160 ชั่วโมง |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | การกระแทกทางความร้อน (ไม่ใช้งาน) | -30°C 30 นาที ~ +80°C 30 นาที เวลาเปลี่ยน: 5 นาที, 30 วงจร |
เริ่มด้วยความหนาว อุณหภูมิ ปลายด้วย อุณหภูมิสูง IEC60068-2-14 GB2423.22-87 |
|
7 |
การปล่อยไฟฟ้าสแตตติก (การดําเนินงาน) |
C=150pF, R=330 Ω, 5 จุด/แผ่น อากาศ: ± 8KV, 5 ครั้ง; ติดต่อ: ± 4KV, 5 ครั้ง; (สภาพแวดล้อม: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
การสั่นสะเทือน (ไม่ใช้งาน) |
ระยะความถี่: 10 ~ 55Hz, การกระแทก: 1.mm Sweep: 10Hz ~ 55Hz ~ 10Hz 2 ชั่วโมงสําหรับทุกทิศทางของ X.Y.Z (สภาพของบรรจุ) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | โชค (ไม่ทํางาน) |
60G 6ms, ± X, ± Y, ± Z 3 ครั้งสําหรับแต่ละทิศทาง |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | การทดสอบการตกลงของพัสดุ |
ความสูง: 80 ซม. 1 มุม 3 ด้าน 6 พื้น |
IEC60068-2-32 GB/T2423.8-1995 |
