รายละเอียดสินค้า:
|
| สินค้า: | 0จอ LCD TFT ขนาด.85 นิ้ว | การแก้ไข: | 128x128 พิกเซล |
|---|---|---|---|
| ไอซีไดร์เวอร์: | GC9107 | ภาพลักษณะ ดิม: | 17.58 ((H) x 20.82 ((V) x1.46 ((D) (มม) |
| หน้าจอสัมผัส: | โดยไม่ต้องสัมผัส | ดูทิศทาง: | มุมมองทั้งหมด IPS |
| อินเตอร์เฟซ: | SPI | หมายเลขพิน: | 12 ปิน (สามารถปรับแต่งได้) |
| ความส่องสว่างของพื้นผิว: | 260 cd/m2 (ไนท์) | ประเภทแบ็คไลท์: | ไฟ LED สีขาว |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 0จอ LCD ขนาด.85 นิ้ว,128 * 128 ตารางจอ LCD,จอจอจอแอลซีดีขนาดเล็ก |
||
เกี่ยวกับรายการนี้ SFTO085JY-7245AN
มินิสแควร์ LCD 0.85 นิ้ว 128x128 IPS TFT Display Module เป็นจอที่คอมพัคต์และหลากหลายที่เหมาะสําหรับการใช้งานต่าง ๆ โดยเฉพาะในอุปกรณ์อิเล็กทรอนิกส์ขนาดเล็กนี่คือภาพรวมสั้น ๆ ของลักษณะและรายละเอียด:
เพื่อใช้โมดูลจอนี้ คุณมักจะเชื่อมต่อมันกับไมโครคอนโทรลเลอร์ หรือบอร์ดพัฒนา ผ่าน SPIห้องสมุดมักมีให้บริการสําหรับแพลตฟอร์มที่นิยม (เช่น Arduino) เพื่อช่วยปรับปรุงกระบวนการโค้ดที่จําเป็นในการเชื่อมต่อกับจอ.
มินิสแควร์ LCD 0.85 นิ้ว 128x128 IPS TFT Display Module เป็นตัวเลือกที่ดีสําหรับการใช้งานที่คอมพัคต์ที่ต้องการจอสีสันและคมจําต้องตรวจสอบความสอดคล้องกับแพลตฟอร์มไมโครคอนโทรลเลอร์เฉพาะของคุณและพิจารณาการจัดการพลังงานในการออกแบบของคุณ.
ข้อมูลทั่วไป
| ไม่ | รายการ | เนื้อหา | หน่วย |
| 1 | ขนาด LCD | 0.85 นิ้ว ((ฉาก) | - |
| 2 | โหมดการแสดง | ปกติเป็นสีดํา | - |
| 3 | การแก้ไข | 128 ((H) RGB x 128 ((V) | - |
| 4 | สูงจุด | 0.1188 (H) x 0.1188 ((V) มม. | - |
| 5 | พื้นที่ทํางาน | 15.2064 ((H) x 15.2064 (V) มิลลิเมตร | - |
| 6 | ขนาดโมดูล | 17.58 ((H) x 20.82 ((V) x1.5 ((D) มม. |
- |
| 7 | การจัดเรียงสี | RGB V สายตั้ง |
- |
| 8 | อินเตอร์เฟซ | SPI4 LINE |
- |
| 9 | ไดรฟ์ IC | GC9107 |
- |
| 10 | ความสว่าง ((cd/m2) | 260 (TYP) | |
| 11 | ทิศทางการดู | ดูทั้งหมด | |
| 12 | ไฟหลัง | 1 LED ขาว | |
| 13 | อุณหภูมิการทํางาน | -20°C ~ + 70°C | °C |
| 14 | อุณหภูมิเก็บรักษา | -30°C ~ + 80°C | °C |
| 15 | น้ําหนัก | TBD | g |
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | ดิน |
| 2 | LEDK | คาโทดของไฟหลัง |
| 3 | LEDA | อานอดของแสงเบื้องหลัง |
| 4 | VDD | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 5 | GND | ดิน |
| 6 | GND | ดิน |
|
7 |
D/C |
เลือกปิน D/C= ราคา 1 ราคา: แสดงข้อมูล D/C = ราคา 0 ราคา: ข้อมูลการสั่งการ |
| 8 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
| 9 | SCL | สตางค์นาฬิกา |
| 10 | SDA | การใส่ข้อมูลลําดับ |
| 11 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
| 12 | GND | ดิน |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | - 03 | 4.6 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | - 03 | 4.6 | V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | 80 | °C |
| ความชื้น | RH |
-- |
90% ((Max60C) | RH |
รายละเอียดไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
20 |
-- |
mA |
| ระยะเวลาการใช้งาน |
-- |
30000 | 40000 |
-- |
ชั่วโมง |
รายละเอียดออปติก
| รายการ | สัญลักษณ์ | สภาพการวัด | นาที | แบบว่า | แม็กซ์ | หน่วย | |
| เวลาตอบสนอง | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
มุมมอง |
θ |
φ = 0o | 25 oC | - | 80 | - |
กรด |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| อัตราความแตกต่าง | CR | - | 25 oC | 800 | 1200 | - | - |
|
สีของพิกัด CIE |
สีขาว | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| สีแดง | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
สีเขียว |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
สีฟ้า |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| การถ่ายส่ง (พร้อมเครื่องขั้วขั้ว) |
-- |
-- |
- |
3.5 | 4.5 |
- |
% |
การทดสอบสิ่งแวดล้อม / ความน่าเชื่อถือ
| ไม่ ไม่ | รายการ | เงื่อนไข |
| 1 | การทํางานในอุณหภูมิสูง | 70 C±2 C, 120 ชั่วโมง |
| 2 | การทํางานในอุณหภูมิต่ํา | -20 C±2 C, 120 ชั่วโมง |
| 3 | การเก็บรักษาอุณหภูมิสูง | 80 C±2 C, 120 ชั่วโมง |
| 4 | การเก็บรักษาอุณหภูมิต่ํา | -30 C±2 C, 120 ชั่วโมง |
| 5 | การทํางานในอุณหภูมิสูง/ความชื้น | 60 C±2 C, 90% RH, 120 ชั่วโมง |
| 6 | อุณหภูมิ |
-10°C→25°C→60°C→25°C→-10°C 30 นาที 5 นาที 30 นาที 5 นาที 30 นาที 10 วงจร |
|
7 |
การทดสอบการสั่น |
อัมพลิทูด์คงที่ทั้งหมด:1.5 มิลลิเมตร สั่นสะเทือน ความถี่:10 ~ 55Hz วงจรหนึ่ง 60 วินาที 3 ทิศทางของ X,Y,Z แต่ละ 15 นาที |
| 8 | การทดสอบ ESD | การออกอากาศ: แอปเปิ้ล ± 4KV กับ 5 ครั้ง |
| ติดต่อการออกอัด: แอปเปิ้ล ± 2KV กับ 5 ครั้ง | ||
|
9 |
การทดสอบตก |

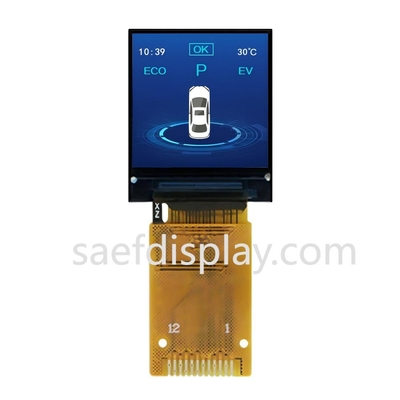

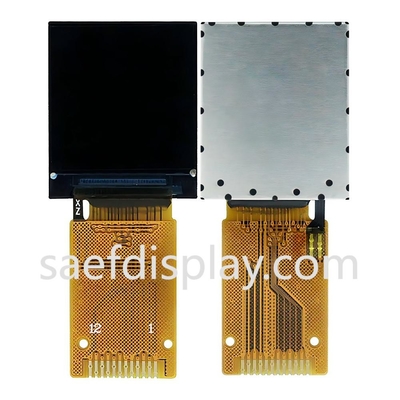

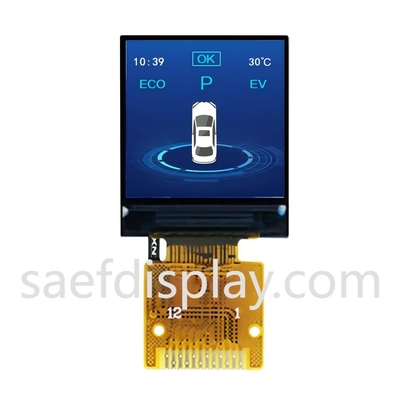

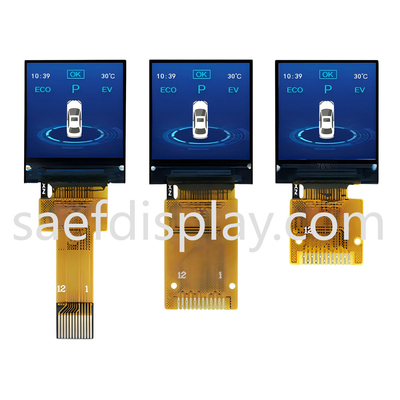

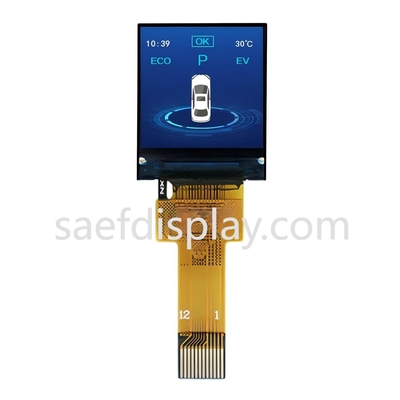

ภาพสินค้า
สิ่งอํานวยความสะดวกและใบรับรอง
