รายละเอียดสินค้า:
|
สินค้า: | TFT IPS ขนาดเล็ก 0.85 นิ้ว | การแก้ไข: | 128x128 พิกเซล |
---|---|---|---|
ไอซีไดร์เวอร์: | NV3023A หรือเทียบเท่า | ภาพลักษณะ ดิม: | 17.6 x 20.6 x 1.45 มม |
หน้าจอสัมผัส: | โดยไม่ต้องสัมผัส | ครอบแก้ว: | สามารถปรับแต่งได้ |
ดูทิศทาง: | มุมมองทั้งหมด IPS | อินเตอร์เฟซ: | MCU 8 บิต (ปรับแต่งได้) |
การเชื่อมต่อ: | ประเภทการบัดกรี | หมายเลขพิน: | 28 พิน (ปรับแต่งได้) |
ความส่องสว่างของพื้นผิว: | 350 cd/m2 (นิต) | ประเภทแบ็คไลท์: | ไฟ LED สีขาว |
อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
เน้น: | จอแสดงผล LCD สี่เหลี่ยม 0.85 นิ้ว,จอ LCD ขนาด 128x128 สี่เหลี่ยม,จอ LCD MCU 128x128 |
** ดาวน์โหลดใบข้อมูล **
SF-TC085AS-8980A-N รายละเอียด.pdf

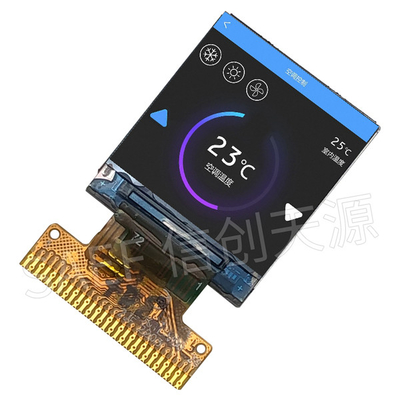

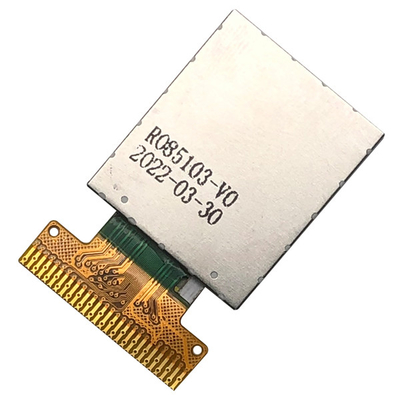

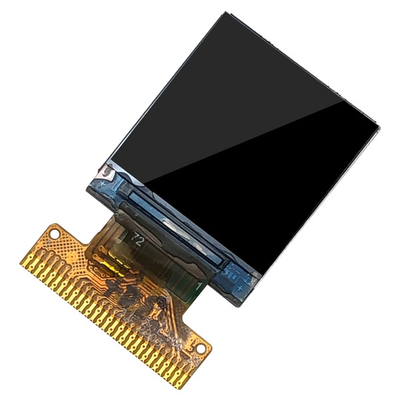

คําอธิบายสินค้า: 0.85 นิ้ว 128x128 สี่เหลี่ยม IPS TFT LCD MCU Interface Display
นําเสนอจอจอ LCD ขนาด 0.85 นิ้ว 128x128 นิ้ว แบบสแควร์ IPS TFT จอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจหน้าจอที่มีคุณภาพสูงนี้มีความละเอียดชัดเจนและสดใส 128x128 พิกเซล, ทําให้ภาพของคุณมีชีวิตชีวา ด้วยความชัดเจนและสีสันที่รวย
ลักษณะสําคัญ:
ขนาดเล็ก:ขนาดเพียง 0.85 นิ้วในแนวฉากจอนี้ เหมาะสําหรับโครงการที่พื้นที่จํากัด เช่น เครื่องสวมใส่ อุปกรณ์พกพา และแอปพลิเคชั่น IoT
เทคโนโลยี IPS:แผนการสลับในเครื่องบิน (IPS) ให้มุมชมที่กว้างและการผลิตสีที่ดีเยี่ยม, รับประกันคุณภาพภาพภาพที่สม่ําเสมอจากมุมมองต่างๆ
ความละเอียดสูง:ความละเอียด 128x128 พิกเซลให้ภาพที่ชัดเจนและละเอียด ทําให้มันเหมาะสําหรับการใช้งานที่ใช้ภาพมากและอินเตอร์เฟสผู้ใช้งานที่เรียบร้อย
การบูรณาการง่าย:ออกแบบด้วยอินเตอร์เฟซ MCU จอจอ LCD นี้ทําให้การเชื่อมต่อกับไมโครคอนโทรลเลอร์ง่ายขึ้น ทําให้มันง่ายต่อการบูรณาการในระบบที่มีอยู่ของคุณ
การใช้งานหลากหลายเหมาะสําหรับการใช้ในอุปกรณ์สมาร์ท โรบอติกส์ อิเล็กทรอนิกส์ผู้บริโภค และโครงการใด ๆ ที่ต้องการการแก้ไขจอขนาดเล็ก
การบริโภคพลังงานต่ํา:ออกแบบให้มีประสิทธิภาพสูง ช่องจอนี้ใช้พลังงานน้อยที่สุด ทําให้แบตเตอรี่ของอุปกรณ์พกพาใช้งานได้นานขึ้น
ผลงานที่แข็งแรง:ด้วยการสร้างที่ทนทานและการทํางานที่น่าเชื่อถือ จอนี้ถูกออกแบบให้ใช้งานได้นานและน่าเชื่อถือได้ในสภาพแวดล้อมต่างๆ
อัพเกรดโครงการของคุณด้วยจอออนไลน์แบบสแควร์ IPS TFT LCD MCU อินเตอร์เฟสขนาด 0.85 นิ้ว 128x128 นิ้ว และสัมผัสการผสมผสานที่สมบูรณ์แบบของขนาด คุณภาพและฟังก์ชัน
ลักษณะ | รายละเอียด | หน่วย |
ขนาดจอ (ฉาก) | 0.85 | นิ้ว |
ประเภท LCD | α-Si TFT | - |
โหมดการแสดง | IPS / สายส่ง / ปกติสีดํา | - |
การแก้ไข | 128RGB x 128 | - |
ดูทิศทาง | ทั้งหมด | ภาพยนตร์ที่ดีที่สุด |
รูปแบบของโมดูล | 17.6 ((H) ×20.6 ((V) ×1.45 ((T) (หมายเหตุที่ 1) | มม |
ภาพรวม TP | ไม่มี | มม |
พื้นที่ชม TP | ไม่มี | มม |
พื้นที่ทํางาน TP | ไม่มี | มม |
พื้นที่ทํางาน | 15.2064 (H) ×15.2064 ((V) | มม |
พื้นที่ชม | ไม่มี | มม |
แสดงสี | 65K | - |
อินเตอร์เฟซ | 4-SPI | - |
ไดรเวอร์ IC | NV3023A | - |
อุณหภูมิการทํางาน | -20 ¢60 | oC |
อุณหภูมิในการเก็บ | -30 ¢ 70 | oC |
น้ําหนัก | TBD | g |
FAQ
Q1. ผมขอสั่งตัวอย่างได้ไหม?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันสามารถยอมรับได้
ถามที่ 2 แล้วเวลานําไป?
A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1.5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง
Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?
A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีให้เลือก. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MOQ MP สําหรับการสั่งซื้อการเดินเส้น / PP.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
ตอบ: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
Q6. จะพิมพ์โลโก้ของฉันบนสินค้า LCD ได้มั้ย?
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการในช่วงการออกแบบ และเราจะทําตัวอย่างด้วยโลโก้ของคุณเพื่อการทดสอบตัวอย่างและอนุมัติของคุณ เมื่ออนุมัติตัวอย่าง การผลิตจํานวนมากจะตามตัวอย่างที่อนุมัติ
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี
Q8: วิธีการจัดการกับความผิดปกติ?
A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.
อย่างที่สอง ในช่วงประกันสินค้า เราจะส่ง Lcd ใหม่พร้อมกับการสั่งซื้อใหม่ในปริมาณน้อยเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
ไม่ | สัญลักษณ์ | ปฏิบัติหน้าที่ |
1 | GND | พลังงานพื้นดิน |
2-6 | NC | Tไม่เชื่อมต่อ |
7 | GND | พลังงานพื้นดิน |
8 | VDD | พลังงานไฟฟ้าสําหรับ Analog, VDD = 2.5V ~ 3.3V |
9 | IM2 | IM2 = หน่วย MCU อินเตอร์เฟซปาเลล; IM2 = หน่วย 0 หน่วย |
10 | SPI4W | SPI4W = ราคา 0 ราคา SPI 3 เส้น หรือ 2 เส้นข้อมูล SPI Enable; SPI4W = ราคา 1 ราคา SPI 4 เส้น |
11 | CS | จิปการเลือกปิน; เติมต่ํา, ปิดสูง. |
12 | กําหนดใหม่ | สัญญาณนี้จะรีเซ็ตอุปกรณ์และมันต้องถูกใช้เพื่อเริ่มต้นชิปอย่างถูกต้อง สัญญาณมีกิจกรรมต่ํา |
13 | D/C | แสดงข้อมูล / ปินการเลือกคําสั่งใน MCU อินเตอร์เฟซขนาน ปินนี้ถูกใช้ในการทํานาฬิกาในอินเตอร์เฟซลําดับ 4 เส้น |
14 | WR | เขียน MCU อินเตอร์เฟซคู่, แสดงข้อมูล / ปินการเลือกคําสั่งใน 4 เส้นอินเตอร์เฟสลําดับ |
15 | RD | อ่าน MCU อินเตอร์เฟซปาเลล |
16 | D0 | ข้อมูล MCU อินเตอร์เฟซปาราเลล SPI ควรใช้ SDA |
17-23 | D1-D7 | ข้อมูล MCU อินเตอร์เฟซปาเลล |
24 | NC | ไม่มีการเชื่อมต่อ |
25 | IOVCC | พลังงานไฟฟ้าสําหรับระบบ I/O IOVCC = 1.65V ~ 3.3V |
26 | LEDA | แอนโด LED |
27 | NC | ไม่มีการเชื่อมต่อ |
28 | LEDK | แคทโดด LED |
อัตราการเรตติ้งสูงสุด
รายการ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | |
โลเตชั่นไฟฟ้า | พลังงานไฟฟ้า | VDD | - 03 | +46 | V |
อานาล็อก | - | - | - | V | |
IO | IOVDD | - 03 | +46 | V | |
ความดันทางเข้า | Vi | - 03 | IOVDD+03 | V | |
อุณหภูมิการเก็บรักษา | T stg | - 30 | +70 | oC | |
อุณหภูมิการทํางาน | T op | - 20 | +60 | oC | |
ความชื้นในการเก็บ |
H สตก |
10 | หมายเหตุ 1 | % RH | |
ความชื้นในการทํางาน | H op | 10 | หมายเหตุ 1 | % RH |
รายละเอียดไฟฟ้า
รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
โลเตชั่นไฟฟ้า | พลังงานไฟฟ้า | VDD | 2.4 | 2.8 | 3.3 | V |
อานาล็อก | VCI | 2.4 | 2.8 | 3.3 | V | |
IO | IOVDD | 1.65 | 1.8 / 28 | 3.3 | V | |
โลจิก ความดันการเข้าต่ํา | VIL | -0.3IOVDD | - | 0.3IOVDD | V | |
โลจิก ความดันการเข้าสูง | HIV | 0.7IOVDD | - | IOVDD | V | |
โลจิก ความดันออกต่ํา | VOL | - | - | 0.2IOVDD | V | |
โลจิก ความดันออกสูง | VOH | 0.8IOVDD | - | - | V | |
การบริโภคปัจจุบัน | การแสดงปกติ | Ivdd | - | 3.5 | - | mA |
โหมดรอคอย | Ivdd | - | 10 | - | uA | |
ความถี่ของกรอบ | fFR | - | 60 | - | Hz |
รายละเอียดออปติก
ไฟหลังเปิด (โหมดส่ง) | รายการ | สัญลักษณ์ | สภาพ | รายละเอียด | หน่วย | |||
นาที | แบบว่า | แม็กซ์ | ||||||
ความสว่างบนผิว ((ถ้า = 20mA) |
Lv |
ปกติแล้ว การดู มุม θX = θY =0o |
330 |
350 |
- |
cd/m2 |
||
อัตราความแตกต่าง | CR | - | 600 | - | - | |||
เวลาตอบสนอง | TR | - | 10 | 20 |
ms |
|||
TF | - | - | 20 | 30 | ||||
สีถ่ายส่ง |
สีแดง | XR |
- |
0.614 | 0.644 | 0.674 | - | |
YR | 0.290 | 0.320 | 0.350 | - | ||||
สีเขียว | XG | 0.270 | 0.300 | 0.330 | - | |||
YG | 0.540 | 0.570 | 0.600 | - | ||||
สีฟ้า | XB | 0.104 | 0.134 | 0.164 | - | |||
YB | 0.097 | 0.127 | 0.157 | - | ||||
สีขาว | XW | 0.267 | 0.297 | 0.327 | - | |||
YW | 0.302 | 0.332 | 0.362 | - | ||||
มุมมอง | ท่ามกลาง | θX+ |
ศูนย์ CR≥10 |
- | 80 | - |
เดก |
|
θX- | - | 80 | - | |||||
สูง | θY+ | - | 80 | - | ||||
θY- | - | 80 | - | |||||
NTSC Ratio ((Gamut) | - | - | - | 60 | - | % |
