รายละเอียดสินค้า:
|
| คําสําคัญ: | 8 นิ้ว TFT LCD | การแก้ไข: | 1920*1200 |
|---|---|---|---|
| อินเตอร์เฟซ: | แอลวีดีเอส | หมุด: | 45 พิน |
| หน้าจอสัมผัส: | มีจำหน่าย / ไม่จำเป็น | ความส่องสว่างของพื้นผิว: | 1200 cd/m2 (นิต) |
| อายุการใช้งาน LED: | 40,000 ชม | ดูทิศทาง: | มุมมองทั้งหมด |
| การเชื่อมต่อ: | ประเภทเครื่องเชื่อม | อุณหภูมิในการทำงาน: | –30°C ถึง +85°C |

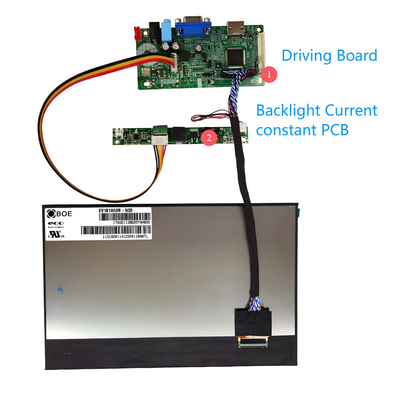

| คณะกรรมการขับรถ: | มีจำหน่าย / ไม่จำเป็น | ค่าคงที่กระแสไฟ LED: | มีจำหน่าย / ไม่จำเป็น |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ได้รับการรับรอง: | ISO9001:2015 / ISO14000:2015 |
| เน้น: | หน้าจอสัมผัส TFT ประเภทรถยนต์,หน้าจอสัมผัส TFT ความละเอียดสูง,8 นิ้ว TFT LCD IPS จอ |
||
ดาวน์โหลดใบข้อมูล
SFTO800BD-7218AN รายละเอียด.pdf
เรื่องของนี้SFTO800BD-7218AN
เครื่องแสดงภาพ LCD IPS ขนาด 8 นิ้ว TFT SFTO800BD-7218AN กําหนดมาตรฐานใหม่สําหรับเทคโนโลยีภาพความละเอียดสูงในอุตสาหกรรมรถยนต์ออกแบบให้ภาพชัดเจนและสีสันสดใส, จอนี้เหมาะสําหรับการใช้งานที่หลากหลาย, รวมถึงระบบสารสนเทศและบันเทิงในรถยนต์, จอนําทาง, เครื่องมือบนแทชบอร์ด, และอื่น ๆ อีกมากมาย.ด้วยความละเอียด Full HD และเทคโนโลยี IPS ที่ทันสมัย, มันทําให้ประสบการณ์การชมเป็นพิเศษในสภาพสว่างที่แตกต่างกัน
หน้าจอ FHD ความละเอียดสูง: มีความละเอียด Full HD 1920 x 1200 พิกเซล (16:10), หน้าจอนี้ให้ภาพที่คมชัดและละเอียด, เสริมความชัดเจนของกราฟิกและข้อความ.
เทคโนโลยี IPS: เทคโนโลยี In-Plane Switching (IPS) ส่งผลให้มุมชมที่กว้างกว่า (สูงสุด 178 องศา) และการแสดงสีที่ดีขึ้นให้ผู้โดยสารและคนขับประสบการณ์สีที่ตรงและแม่นยําจากมุมใด ๆ.
การสอดคล้องกับเกรดรถยนต์: สร้างขึ้นเพื่อตอบสนองกับมาตรฐานรถยนต์ที่เข้มงวด จอนี้ถูกออกแบบมาเพื่อความทนทานและความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรงและความชื้น.
อินเตอร์เฟซจอสัมผัส: เทคโนโลยีสัมผัสแบบจุจุ USB อินเตอร์เฟสทําให้การปฏิสัมพันธ์ได้เรียบร้อย ทําให้ผู้ใช้สามารถเดินหน้าในเมนู, การควบคุมแอพลิเคชั่น และเข้าร่วมกับระบบได้อย่างจุใจ
ความสว่างและความแตกต่างสูง: ด้วยระดับความสว่างสูง (สูงถึง 1200 นิต) จอแสดงภาพยังคงมองเห็นได้ดีในแสงอาทิตย์ตรง ทําให้เหมาะสําหรับสภาพการขับรถทั้งวันอัตราความแตกต่างที่เพิ่มเติมทําให้สีดํามืดและสีขาวสดใส เพื่อประสบการณ์ที่น่าทึ่งมากขึ้น.
การบริโภคพลังงานที่ต่ํา: การออกแบบด้วยประสิทธิภาพพลังงานในใจ จัดจอนี้ใช้พลังงานน้อยกว่าในขณะที่ให้ผลงานสูงสนับสนุนการลดการใช้แบตเตอรี่ในรถไฟฟ้าและรถยนต์ไฮบริด.
การบูรณาการอย่างต่อเนื่อง: การออกแบบที่คอมแพคต์ของจอ 8 นิ้ว ทําให้สามารถบูรณาการได้ง่ายในดัชบอร์ดและระบบรถยนต์ที่มีอยู่พร้อมกับตัวเลือกการติดตั้งและการเชื่อมต่อที่ยืดหยุ่น
อายุยาวและความน่าเชื่อถือ: จอจอของเราถูกสร้างขึ้นเพื่อใช้งานยาวนาน ด้วยอายุการใช้งานที่เกิน 50,000 ชั่วโมงของการใช้งานต่อเนื่อง
เครื่องแสดงภาพ LCD IPS ขนาด 8 นิ้วSFTO800BD-7218ANเป็นตัวเลือกที่เหมาะสมสําหรับผู้ผลิตและผู้พัฒนาที่ต้องการปรับปรุงเทคโนโลยีรถยนต์ของพวกเขาด้วยจอสัมผัสที่น่าเชื่อถือและมีความละเอียดสูง,มุมมองที่กว้างขวาง และความสอดคล้องกับรถยนต์ ทําให้มันเป็นทางออกที่โดดเด่น สําหรับการใช้งานรถยนต์ที่ทันสมัยสัมผัสอนาคตของจอแสดงผลรถยนต์ ด้วยเทคโนโลยีที่ทันสมัยของเรา ที่รวมกันความทนทาน, การทํางาน และการใช้งานของผู้ใช้
ลักษณะ
| ปริมาตร | รายละเอียด | หน่วย | คําสังเกต |
| ขนาดรูปแบบ | 181.7 ((H) × 119.8 ((V) × 5.5 ((T) | mm | FOG |
| พื้นที่ทํางาน | 172.224 ((H) ×107.640 ((V) | mm | หมายเหตุ 11 |
| ความสว่าง | 1000-1200 | cd/m2 | - |
| จํานวนพิกเซล | 1920 ((H) xRGB × 1200 (V) | พิกเซล | - |
| พิกเซลปิช | 29.9 ((H) ×3 ×89.7 ((V) | μm | - |
| การจัดเรียงพิกเซล | สายตั้ง RGB | - | - |
| แสดงสี | 16.7M | - | - |
| สี Gamut | 70% ((มิน.), 75% (ประเภท.) | CF @C แสง | |
| โหมดการแสดง | ปกติเป็นสีดํา | - | - |
| ทิศทางการดู | 85/85/85/85 (ประเภท) 80/80/80/80 (นาที) | เดก | CR>=10 |
| น้ําหนัก | TBD | กรัม | - |
| อินเตอร์เฟซ | LVDS 2 ท่า (( 8 บิต) | - | - |
| IC | FL5893DA | หมายเหตุ 12 |
หมายเหตุ 11: H: ความยาวแนวราบ, V: ความยาวแนวตั้ง
หมายเหตุ 12: ICs รองรับสําหรับผลิตภัณฑ์นี้รวม FL5893DA, กรุณาติดต่อผู้ผลิต IC และตรวจสอบมันเมื่อคุณเลือกใด ๆ ของพวกเขา. ข้อมูลที่เราคิดว่าเกี่ยวกับ IC เพียงเพื่ออ้างอิง.
การวาดเครื่องกล
คําอธิบาย Pin
| ไม่ ไม่ | สัญลักษณ์ | หน้าที่ | ไม่ ไม่ | สัญลักษณ์ | หน้าที่ |
| 1 | VLED | พลังงานสําหรับ LED Backlight (Cathode) | 24 | GND | ดิน |
| 2 | VLED | พลังงานสําหรับ LED Backlight (Cathode) | 25 | OLV2P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก |
| 3 | VLED+ | พลังงานสําหรับ LED Backlighter (Anode) | 26 | OLV2N | การใส่ข้อมูลความแตกต่างของ LVDS |
| 4 | VLED+ | พลังงานสําหรับ LED Backlighter (Anode) | 27 | GND | ดิน |
| 5 | NC | ไม่มีการเชื่อมต่อ | 28 | OLVCLKP | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก |
| 6 | GND | ดิน | 29 | OLVCLKN | การใส่ข้อมูลความแตกต่างของ LVDS |
| 7 | ELV3P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก | 30 | GND | ดิน |
| 8 | ELV3N | การใส่ข้อมูลความแตกต่างของ LVDS | 31 | OLV1P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก |
| 9 | GND | ดิน | 32 | OLV1N | การใส่ข้อมูลความแตกต่างของ LVDS |
| 10 | ELV2P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก | 33 | GND | ดิน |
| 11 | ELV2N | การใส่ข้อมูลความแตกต่างของ LVDS | 34 | OLV0P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก |
| 12 | GND | ดิน | 35 | OLV0N | การใส่ข้อมูลความแตกต่างของ LVDS |
| 13 | ELVCLKP | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก | 36 | GND | ดิน |
| 14 | ELVCLK N | การใส่ข้อมูลความแตกต่างของ LVDS | 37 | I2C _SDA | ข้อมูลเข้า/ออกสําหรับ I2C ((กรุณาปล่อยให้ปินเหล่านี้เปิด) |
| 15 | GND | ดิน | 38 | I2C _SCL | สัญญาณนาฬิกาสําหรับ I2C (โปรดปล่อยให้ปินเปิด.) |
| 16 | ELV1P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก | 39 | VDD_OTP | พลังงานไฟฟ้าสําหรับวงจร OTP (โปรดปล่อยให้ปินเหล่านี้เปิด) |
| 17 | ELV1N | การใส่ข้อมูลความแตกต่างของ LVDS | 40 | EEPEN | เพียงทดสอบ Pin ((กรุณาปล่อยให้ Pin นี้เปิด.) |
| 18 | GND | ดิน | 41 | VDDIN | พลังงานไฟฟ้า |
| 19 | ELV0P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก | 42 | VDDIN | พลังงานไฟฟ้า |
| 20 | ELV0N | การใส่ข้อมูลความแตกต่างของ LVDS | 43 | VDDIN | พลังงานไฟฟ้า |
| 21 | GND | ดิน | 44 | VDDIN | พลังงานไฟฟ้า |
| 22 | OLV3P | การใส่ข้อมูลความแตกต่างของ LVDS เป็นบวก | 45 | VDDIN | พลังงานไฟฟ้า |
| 23 | OLV3N | การใส่ข้อมูลความแตกต่างของ LVDS |
รายละเอียดออปติก
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย | คําสังเกต | |
|
ระยะมุมชม |
ทิศทาง |
Θ3 |
CR > 10 |
80 | 85 | - | เดก |
หมายเหตุที่ 61 |
| Θ9 | 80 | 85 | - | เดก | ||||
|
สูง |
Θ12 | 80 | 85 | - | เดก | |||
| Θ6 | 80 | 85 | - | เดก | ||||
| อัตราความแตกต่าง | CR |
Θ = 0 |
1000 | 1200 | - |
HC+APF หมายเหตุ 6.2/63 |
||
| การถ่ายทอดเซลล์ | Tr | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| รี | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| กี | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| โดย | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| วาย | 0.318 | 0.338 | 0.358 | |||||
| สี Gamut | Θ = 0 | 70 | 75 | - | % | |||
| เวลาตอบสนอง | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | ms | หมายเหตุที่ 65 | |
ปริมาตรการทดสอบความน่าเชื่อถือ
| ไม่ | รายการ | เงื่อนไข |
| 1 | การทดสอบการเก็บรักษาอุณหภูมิสูง ((HTS) | 85 °C 240 ชั่วโมง ไม่ใช้งาน |
| 2 | การทดสอบการเก็บรักษาอุณหภูมิต่ํา (LTS) | -30 องศาเซลเซียส 240 ชั่วโมง ไม่ใช้งาน |
| 3 | การทดสอบการทํางานในอุณหภูมิสูง (HTO) | 85 °C 240 ชั่วโมง ใช้งานได้ |
| 4 | การทดสอบการทํางานในอุณหภูมิต่ํา (LTO) | -30 °C 240 ชั่วโมง ใช้งานได้ |
| 5 | การทดสอบการทํางานความชื้นทางอุณหภูมิ ((THO) | 60 °C/90%RH, 240 ชั่วโมง, การทํางาน |
| 6 | การทดสอบการเก็บระยะความร้อน (TST) | -30 ~ 80 °C, 100 จังหวะ, 1 ชั่วโมง / จังหวะ, ไม่ใช้งาน |
|
7 |
การติดภาพ |
รูปแบบ 5*5 1 ชั่วโมง 25°C±2°C รูปแบบการตรวจสอบ สีเทา 127 หลัง 3 นาที ผนังต้องถูกล้างหมด |

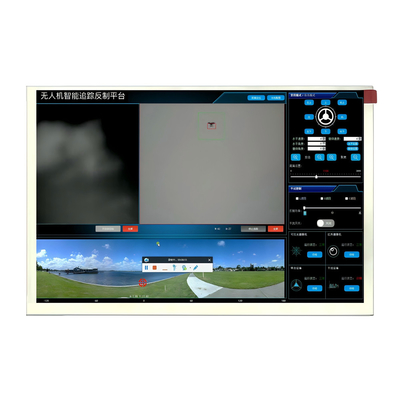

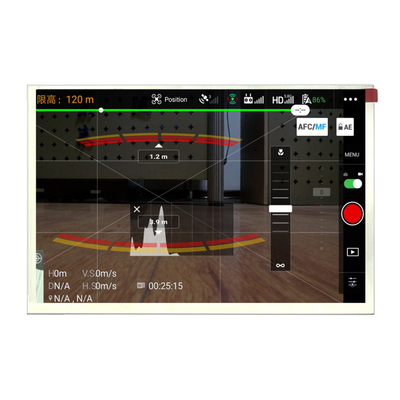

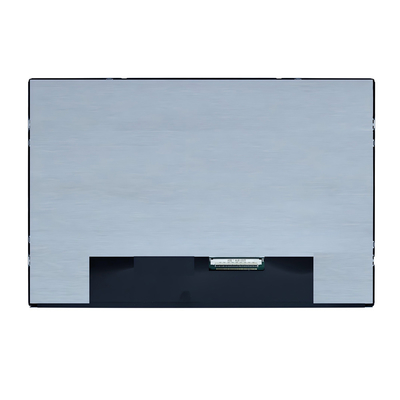

ภาพสินค้า
