รายละเอียดสินค้า:
|
| คําสําคัญ: | บาร์ TFT ขนาด 11.9 นิ้ว | การแก้ไข: | 1480x320 |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | ไอซีไดร์เวอร์: | FL7705 |
| ความส่องสว่างของพื้นผิว: | ขั้นต่ำ 800 cd/m2 | หน้าจอสัมผัส: | ไม่ |
| ดูทิศทาง: | IPS ทุกมุมมอง | อายุการใช้งาน LED: | 40,000 ชม |
| ได้รับการรับรอง: | ISO9001:2015 / ISO14000:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 16.7M Display LCD TFT สีอุตสาหกรรม 800 Nits Display LCD TFT อุตสาหกรรม,800 Nits Industrial TFT LCD Display |
||
ดาวน์โหลดใบข้อมูล
เรื่องของนี้SFTO1190GX-7161AN
ลักษณะการแสดง
ขนาด: 11.9 นิ้ว
16ความลึกสี.7M
ความละเอียด: 320 × 1480
ความสว่าง: 800cd/m2 (นาที)
ความแตกต่าง: 900
การครอบคลุมสี: 65%
การต่อต้านการแทรกแซงไฟฟ้าแม่เหล็ก
แสงรังสีต่ํา การบริโภคพลังงานต่ํา ความมั่นคงสูง
สถานการณ์การใช้งาน
การควบคุมอุตสาหกรรม
อุตสาหกรรมพลังงาน
การผลิตรถยนต์
คําอธิบาย
จอ LCD TFT อุตสาหกรรมขนาด 11.9 นิ้ว ความละเอียด 1480 x 320 พิกเซล และ 16การสนับสนุนสี 7 ล้านสี เป็นการแก้ไขการแสดงภาพที่มีประสิทธิภาพสูงที่ออกแบบมาสําหรับการใช้งานอุตสาหกรรมและพาณิชย์ที่หลากหลายที่ความชัดเจนทางสายตาและความทนทานเป็นสิ่งจําเป็นนี่คือคําอธิบายรายละเอียดของสินค้านี้
1รายละเอียดการแสดง:
- ขนาด: 11.9 นิ้ว, ให้พื้นที่แสดงภาพที่สําคัญสําหรับการใช้งานที่หลากหลาย
- ความละเอียด: 1480 x 320 พิกเซล, ให้ภาพและข้อความที่ชัดเจน, เหมาะสําหรับการใช้งานที่ต้องการผลิตภาพรายละเอียด
2ความสามารถในการใช้สี:
- สนับสนุนสี 16.7 ล้านสี ซึ่งใกล้กับช่วงสี RGB เต็มรูปแบบ
3ความสว่าง:
- ด้วยระดับความสว่าง 800 นิท จอสามารถดูได้ในสภาพแวดล้อมที่สว่าง ทําให้มันเหมาะสําหรับการใช้ในสถานที่อุตสาหกรรมที่มีแสงสว่างสูง
4. ความละเอียดของความแตกต่าง:
- จอ LCD TFT อุตสาหกรรมขนาด 11.9 นิ้วนี้มักมีสัดส่วนความแตกต่างสูง 900, รับรองสีดําลึกและสีขาวสดใสสําหรับภาพที่ชัดเจนและอ่านได้
5มุมมอง:
- เครื่อง LCD TFT ในอุตสาหกรรมมักมีมุมมองกว้าง เพื่อให้มีสีและความสว่างที่สม่ําเสมอจากหลายมุมมอง
6. ประเภทอินเตอร์เฟซ:
- จอรองรับอินเตอร์เฟซ MIPI
7สภาพแวดล้อมการทํางาน:
- ออกแบบมาเพื่อการใช้งานในอุตสาหกรรม จอแสดงภาพขนาด 11.9 นิ้ว สามารถทํางานได้ในช่วงอุณหภูมิที่กว้างจาก -20C ถึง 70C โดยการันตีผลงานที่น่าเชื่อถือในสภาพที่ยากลําบาก
8ความทนทาน:
- สร้างขึ้นเพื่อทนต่อการทํางานอย่างต่อเนื่อง เหมาะสําหรับการใช้งาน 24 / 7 ในสภาพแวดล้อมที่ต้องการ
9การใช้งาน:
- เหมาะสําหรับอุตสาหกรรมอัตโนมัติ แผ่นควบคุม อุปกรณ์การแพทย์ ป้ายดิจิตอลและระบบติดตามความปลอดภัยที่ต้องการความละเอียดทางสายตาและความทนทานสูง.
10บริการการปรับแต่ง:
- ตัวเลือกการปรับแต่งอาจมีให้เลือกเพื่อตอบสนองความต้องการของลูกค้าที่เฉพาะเจาะจง เช่น ความต้องการอินเตอร์เฟสที่เฉพาะเจาะจง หรือคุณสมบัติการทํางานเพิ่มเติม
จอ LCD TFT อุตสาหกรรมขนาด 11.9 นิ้วนี้ เป็นตัวเลือกที่ดีสําหรับการใช้งานที่ต้องการความละเอียดสูงจอที่มีความสว่างสูง มีความทนทานในการทนต่อความท้าทายของสภาพแวดล้อมอุตสาหกรรม.
ลักษณะ
| ไม่ ไม่ | รายการ | รายละเอียด | หน่วย |
| 1 | ขนาดของพานิล | 11.88 ¢ | นิ้ว |
| 2 | จํานวนพิกเซล | 320 ((H) × 1480 ((V) | พิกเซล |
| 3 | พื้นที่ทํางาน | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | พิกเซลปิช | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
| 5 | มิติการออกแบบ | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | จํานวนสี | 16.7M | - |
| 7 | โหมดการแสดง | รูปแบบการส่ง, ปกติดํา | - |
| 8 | ทิศทางการดู | การดูทั้งหมด | - |
| 9 | รูปแบบแสดง | สายตั้ง RGB | - |
| 10 | การบํารุงผิว | แสงสว่าง | - |
| 11 | อินเตอร์เฟซ | MIPI | - |
| 12 | ไฟหลัง | LED ขาว | - |
| 13 | อุณหภูมิการทํางาน | -20~70 | °C |
| 14 | อุณหภูมิในการเก็บ | -30 ~ 80 | °C |
| 15 | น้ําหนัก | 120 | g |
การวาดเครื่องกล
คําอธิบาย Pin
| ไม่ ไม่ | สัญลักษณ์ | หน้าที่ | คําสังเกต |
| 1 | GND | ดิน | |
| 2 | D0P | การใส่ข้อมูลความแตกต่าง MIPI เป็นบวก | |
| 3 | D0N | การใส่ข้อมูลความแตกต่าง MIPI ลบ | |
| 4 | GND | ดิน | |
| 5 | D1P | การใส่ข้อมูลความแตกต่าง MIPI เป็นบวก | |
| 6 | D1N | การใส่ข้อมูลความแตกต่าง MIPI ลบ | |
| 7 | GND | ดิน | |
| 8 | CLKP | หน่วย input clock MIPI | |
| 9 | CLKN | ลงมาของนาฬิกาความแตกต่าง MIPI ลบ | |
| 10 | GND | ดิน | |
| 11 | D2P | การใส่ข้อมูลความแตกต่าง MIPI เป็นบวก | |
| 12 | D2N | การใส่ข้อมูลความแตกต่าง MIPI ลบ | |
| 13 | GND | ดิน | |
| 14 | D3P | การใส่ข้อมูลความแตกต่าง MIPI เป็นบวก | |
| 15 | D3N | การใส่ข้อมูลความแตกต่าง MIPI ลบ | |
| 16 | GND | ดิน | |
| 17 | IOVCGCN1D.8V-3.3V | ||
| 18 | IOVCC1.8V-3.3V | แหล่งไฟฟ้าสําหรับพลังงานแบบแอนลาจ | |
| 19 | |||
| 20 | NC | ไม่มีการเชื่อมต่อ | |
| 21 | NC | ไม่มีการเชื่อมต่อ | |
| 22 | NC | ไม่มีการเชื่อมต่อ | |
| 23 | NC | ไม่มีการเชื่อมต่อ | |
| 24 | RSTB | กําหนดปินใหม่ | |
| 25 | STBYB | ระบบควบคุมการรอคอย | |
| 26 | NC | ไม่มีการเชื่อมต่อ | |
| 27 | GND | ดิน | |
| 28 | K | แคทโดด LED | |
| 29 | K | ||
| 30 | GND | ดิน | |
| 31 | NC | ไม่มีการเชื่อมต่อ | |
| 32 | GND | ดิน | |
| 33 | GND | ดิน | |
| 34 | NC | ไม่มีการเชื่อมต่อ | |
| 35 | A | แอนโด LED | |
| 36 | A | ||
| 37 | GND | ดิน | |
| 38 | VDD ((3.3V) | แหล่งไฟฟ้าสําหรับพลังงานแบบแอนลาจ | |
| 39 | VDD ((3.3V) | ||
| 40 | NC | ไม่มีการเชื่อมต่อ |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | ค่า | หน่วย | |
| นาที | แม็กซ์ | |||
| ความดันไฟฟ้าแบบดิจิตอล | VCI | - 03 | 4.0 | V |
| ความดันไฟฟ้าแบบดิจิตอล | IOVCC | - 03 | 4.0 | V |
สภาพการทํางาน
| รายการ | สัญลักษณ์ | ค่า | หน่วย | ||
| นาที | แบบว่า | แม็กซ์ | |||
| ความดันไฟฟ้าแบบดิจิตอล | VDD | 3.0 | 3.3 | 3.6 | V |
| ความดันไฟฟ้าแบบดิจิตอล | IOVCC | 1.6 | - | 3.6 | V |
| โลจิกอินทุ้นวอลเตจ | VI H | 0.7VDD | - | VDD | V |
| VIL | GND | - | 0.3VDD | V | |

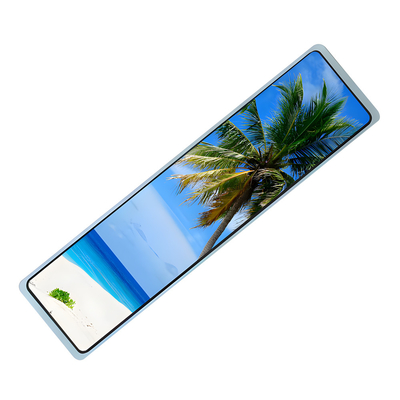

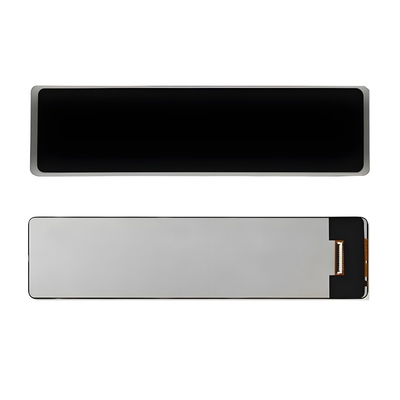

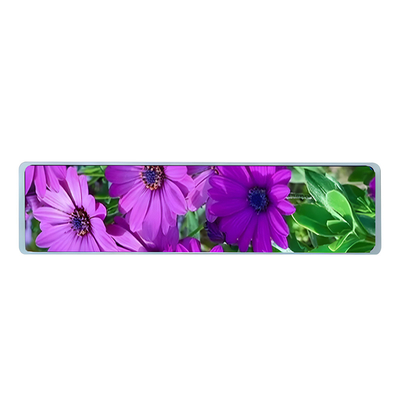

ภาพสินค้า
