รายละเอียดสินค้า:
|
| คําสําคัญ: | บาร์ TFT ขนาด 11.3 นิ้ว | การแก้ไข: | 440x1920 |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | ไอซีไดร์เวอร์: | SC7707 |
| ความส่องสว่างของพื้นผิว: | 520 cd/m2 (นิต) | หน้าจอสัมผัส: | ไม่ |
| ดูทิศทาง: | IPS ทุกมุมมอง | อายุการใช้งาน LED: | 40,000 ชม |
| ได้รับการรับรอง: | ISO9001:2015 / ISO14000:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 11จอ TFT อุตสาหกรรมขนาด 0.3 นิ้ว,520cd/M2 จอ TFT อุตสาหกรรม,16.7M Display TFT สีอุตสาหกรรม |
||
ดาวน์โหลดใบข้อมูล
SFTO1130GX-7220AN รายละเอียด.pdf
เรื่องของนี้SFTO1130GX-7220AN
จอ TFT เกรดอุตสาหกรรมที่มีจอขนาด 11.3 นิ้วและความสามารถในการแสดงสี 16.7M (ประมาณเท่ากับช่วงสี RGB ครบวงจร)มีความละเอียด 1920x440 พิกเซลและความสว่าง 520cd/m2, เป็นอุปกรณ์แสดงภาพความละเอียดสูง ความสว่างสูง ที่ถูกออกแบบมาโดยเฉพาะสําหรับสภาพแวดล้อมอุตสาหกรรม
จอ TFT เกรดอุตสาหกรรมขนาด 11.3 นิ้วนี้เป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่ต้องการจอความละเอียดสูงและการปฏิสัมพันธ์ของผู้ใช้และลักษณะมุมมองกว้าง.
ลักษณะ
|
รายการ |
เนื้อหา |
หน่วย |
| LCD | ||
| ขนาด LCD | 11.3 | นิ้ว |
| ประเภทแผ่น | IPS | -- |
| โหมดการแสดง | สีดําปกติ | -- |
| จํานวนสี | 16.7M | -- |
| ทิศทางการดู | ทุกเวลา 0:00 | -- |
| ไฟหลัง | LED ขาว x16in ปานกลาง/ ซีรี่ย์ | -- |
| NTSC | 70% | -- |
| อัตราความแตกต่าง | 1000 | -- |
| อินเตอร์เฟซ | MIPI 4Lanes | -- |
| ไดรเวอร์ IC | SC7707 | -- |
| ขนาด RAM ของไดรเวอร์ IC | แรมน้อยกว่า | บิต |
| ความสว่าง | 520 | cd/m2 |
| มิติการออกแบบ | 64.98(H) x266.44 (V) x4.6 (D) ±02 | mm |
| พื้นที่ทํางาน (W × H) | 57.948 ((H) x252.864 (V) | mm |
| การจัดเรียงพิกเซล | สาย RGB | -- |
| น้ําหนัก | TBD | g |
| จํานวนจุด | 440xRGBx1920 | พิกเซล |
| พิกเซลปิช | 43.9 ((H) * 3 * 131.7 ((V) | อืมม |
| อุณหภูมิการทํางาน | -20 ¢ +70 | °C |
| อุณหภูมิการเก็บรักษา | -30 ¢ +80 | °C |

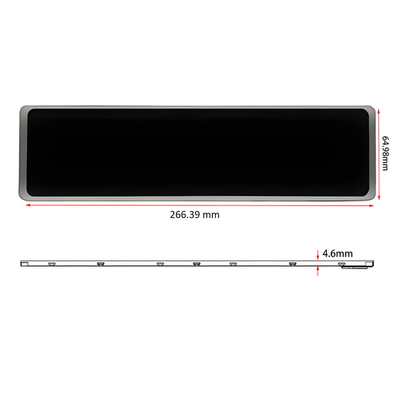

การวาดเครื่องกล
คําอธิบาย Pin
| รหัส PIN | สัญลักษณ์ | หน้าที่ |
| 1 | GND | ดิน |
| 2 | DSI-D0P | DSI ข้อมูลปินการเข้าสัญญาณความแตกต่าง (สายข้อมูล0) |
| 3 | DSI-D0N | DSI ข้อมูลปินการเข้าสัญญาณความแตกต่าง (สายข้อมูล 0) |
| 4 | GND | ดิน |
| 5 | DSI-D1P | DSI ไพน์การเข้าสัญญาณความแตกต่างของข้อมูล (สายข้อมูล 1) |
| 6 | DSI-D1N | DSI ไพน์การเข้าสัญญาณความแตกต่างของข้อมูล (สายข้อมูล 1) |
| 7 | GND | ดิน |
| 8 | DSI-CLK P | ปิ้นเข้าสัญญาณความแตกต่าง DSI CLOCK |
| 9 | DSI-CLK N | ปิ้นเข้าสัญญาณความแตกต่าง DSI CLOCK |
| 10 | GND | ดิน |
| 11 | DSI-D2P | DSI ข้อมูลปินการเข้าสัญญาณความแตกต่าง (สายข้อมูล 2) |
| 12 | DSI-D2N | DSI ข้อมูลปินการเข้าสัญญาณความแตกต่าง (สายข้อมูล 2) |
| 13 | GND | ดิน |
| 14 | DSI-D3P | DSI ข้อมูลปินการเข้าสัญญาณความแตกต่าง (สายข้อมูล 3) |
| 15 | DSI-D3N | DSI ข้อมูลปินการเข้าสัญญาณความแตกต่าง (สายข้อมูล 3) |
| 16-17 | GND | ดิน |
| 18-19 | IOVCC (NC) | อุปทานพลังงาน I/O (NC) |
| 20-23 | NC | NC |
| 24 | กําหนดใหม่ | กําหนดการใหม่ สัญญาณ pin (Low) |
| 25-26 | NC | NC |
| 27 | GND | ดิน |
| 28-29 | LEDK | ไฟหลัง LED คาโทด |
| 30 | GND | ดิน |
| 31 | NC | NC |
| 32-33 | GND | ดิน |
| 34 | NC | NC |
| 35-36 | LEDA | แอนโด LED ไฟหลัง |
| 37 | GND | ดิน |
| 38-39 | VDD | พลังงานไฟฟ้า |
| 40 | NC | NC |
ลักษณะของไฟหลัง
LED ขาว × 16 ในแนวขนาน/ชุด (Ta = 25°C)
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | VF | IF= 120mA | 22.4 | - | 27.2 | V |
| ความเหมือนกัน | △Bp | - | 80 | - | - | % |
| ความสว่างสําหรับ LCD | Lv | IF= 120mA | 470 | 520 | - | cd/m2 |

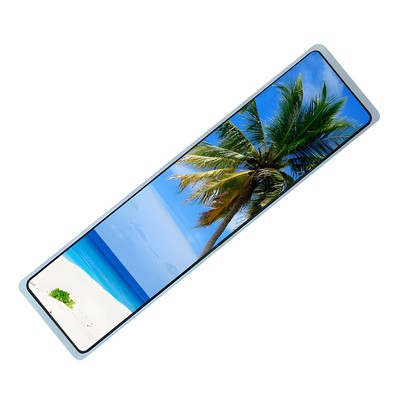

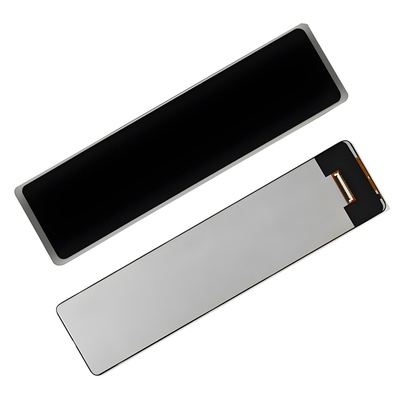

ภาพสินค้า
