รายละเอียดสินค้า:
|

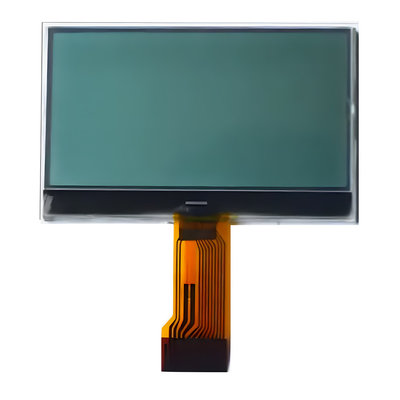

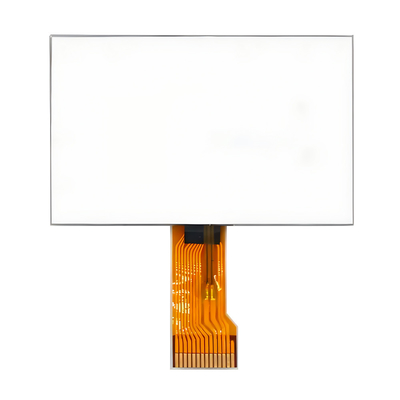

| Product: | Standard FSTN COG 128x64 LCM | Resolution: | 128x64 dots |
|---|---|---|---|
| View Direction: | 6 O'clock | LCD Type: | FSTN, Positive |
| Polarizer Type: | Transflective | Module Size: | 80.0(W) x 54.0 (H) x 9.7(D) |
| Viewing Area: | 70.7(W) x 38.8(H) | Driver IC: | ST7567 |
| Pin number: | 28 pins | Interfaces: | MCU |
| Operating Temp: | -30°C to +80°C | Supply Voltage: | 3.3V(Typical Value) |
| Life Time: | 40,000 hours | Compliance: | REACH & RoHS Compliant |
| เน้น: | 3.3V โมโนครอมดิสป์โมดูล,FSTN COG กราฟฟิก ดอท แมทริกซ์ LCD,128x64 ดอท โมโนครอม ดิสเพลย์ โมดูล |
||
โมดูลแสดงผล FSTN COG LCD นี้เป็นตัวเลือกที่เหมาะสำหรับสถานการณ์การใช้งานต่างๆ เนื่องจากมีความละเอียดสูง ใช้พลังงานต่ำ และมีความน่าเชื่อถือสูง
ข้อมูลจำเพาะทางกล
| รายการ | ข้อมูลจำเพาะ | |
| ขนาดโมดูล | 80.0(กว้าง) x 54.0 (สูง) x 9.7(ลึก) | มม. |
| พื้นที่การรับชม | 70.7(กว้าง) x 38.8(สูง) | มม. |
| พื้นที่ใช้งาน | 66.52 (กว้าง) x33.24(สูง) | มม. |
| ขนาดจุด | 0.48(กว้าง) x0.48(สูง) | มม. |
| ระยะพิทช์จุด | 0.52(กว้าง) x0.52(สูง) | มม. |
| แบ็คไลท์ | สีขาว | |
| ประเภท ASSY. | COG | --- |
ภาพร่างโครงร่าง
คำจำกัดความพินอินเทอร์เฟซ
| PIN NO. | คำอธิบายฟังก์ชัน | สัญลักษณ์ |
| 1 | พินเลือกชิป “L” ทำงาน | /CS1 |
| 2 | พินอินพุตรีเซ็ต “L” ทำงาน | /RES |
| 3 | เลือกข้อมูลหรือคำสั่ง ”L” คือคำสั่ง ”H” คือข้อมูล | A0 |
| 4 | อินพุตสัญญาณเขียน | R/W |
| 5 | อินพุตสัญญาณอ่าน | E/RD |
| 6--13 | บัสข้อมูลแบบสองทิศทาง 8 บิต | DB0—DB7 |
| 14 | พลังงาน (+3.3V) | VDD |
| 15 | กราวด์ | VSS |
| 16--20 | -------- | NC |
| 21 | DC-DC | V0 |
| 22 | DC-DC | XV0 |
| 23--24 | -------- | NC |
| 25 | DC-DC | VG |
| 26--30 | -------- | NC |
| 31 | เลือกโหมดอินเทอร์เฟซระบบ MPU 6800 คือ “H” 8080 คือ “L” | C86 |
| 32 | เลือกแบบอนุกรมหรือแบบขนาน อนุกรมคือ “L” ขนานคือ “H” | P/S |
| 33--34 | -------- | NC |
ลักษณะทางอิเล็กทรอนิกส์
| ลักษณะ | สัญลักษณ์ | ค่ามาตรฐาน | หน่วย | ||
| นาที | TYP | สูงสุด | |||
| แรงดันไฟฟ้าจ่ายไฟ(1) | VDD | 3.1 | 3.3 | 3.5 | V |
| แรงดันไฟฟ้าจ่ายไฟ(2) | LCD | 9.6 | 9.8 | 10.0 | V |
| กระแสรูปแบบการแสดงผล | IDD | 0.58 | 1.4 | mA | |
| กระแสไฟรั่วเข้า | IIL | 1.5 | uA | ||
| ลอจิกอินพุตต่ำ | VIL | 0.2VDD | |||
| ลอจิกอินพุตสูง | VIH | 0.8VDD | |||
| ลอจิกเอาต์พุตต่ำ | VOL | 0.2VDD | |||
| ลอจิกเอาต์พุตสูง | VOH | 0.8VDD | |||
| อุณหภูมิในการทำงาน | TOPR | -30 | － | +80 | °0C |
| อุณหภูมิในการจัดเก็บ | TSTG | -35 | － | +85 | °0C |
ลักษณะทางแสง
| รายการ | สัญลักษณ์ | อุณหภูมิ(℃) | เรตติ้ง | หน่วย | |||
| นาที | Typ | สูงสุด | |||||
| เวลาตอบสนอง | เวลาขึ้น | Tr | 25 | 200 | ms | ||
| เวลาตก | Tf | 25 | 200 | ||||
| ความถี่เฟรม | FR | 25 | 64 | Hz | |||
| มุมมอง Cr≧2 | θ=90 | θ1 | 25 | 15 | องศา | ||
| θ=270 | θ2 | 35 | |||||
| θ=0 | θ3 | 30 | |||||
| θ=180 | θ4 | 30 | |||||
| ทิศทางการรับชม | 6 นาฬิกา | ||||||
| อัตราส่วนคอนทราสต์ | Cr | 25 | 2 | -- | |||
| การใช้กระแสไฟ | Is | 25 | 6 | uA | |||
| ความจุ | C | 25 | 5 | nF | |||
