รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | โมดูล LCD ขาวดำ | ปณิธาน: | 128x64 จุด |
|---|---|---|---|
| ดูทิศทาง: | 6 นาฬิกา | ประเภท LCD: | FSTN เป็นบวก |
| ประเภทโพลาไรเซอร์: | Transflective | ขนาดโมดูล: | 65x84.4x7.8mm |
| พื้นที่รับชม: | 57.6x36.6mm | ไอซีไดรเวอร์: | ST7567 |
| หมายเลขพิน: | 16 PINS | อินเทอร์เฟซ: | อินเทอร์เฟซ SPI 4 บรรทัด |
| อุณหภูมิในการทำงาน: | -20 °C ถึง +70°C | แรงดันไฟจ่าย: | 3.3V (ค่าปกติ) |
| เวลาชีวิต: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | จอแสดงผล LCD ขาวดำ COG,ST7567 จอแสดงผล LCD ขาวดำกราฟิก,โมดูล LCD กราฟิก 128X64 |
||

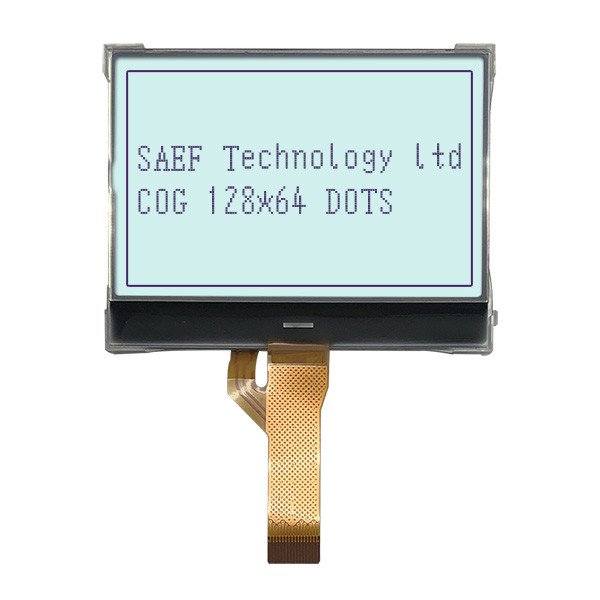

โมดูล LCD ขาวดำ ประเภทกราฟิก 128X64 จุด COG พร้อม ST7567 IC FSTN Positive LCD
กราฟิก COG ขนาด 128x64 LCMคำอธิบาย
เทคโนโลยี SAEF SF-BS12864H-GW เป็นโมดูล COG LCD ชนิดกราฟิกขาวดำ 128x64 COG
รายละเอียดโดยย่อของผลิตภัณฑ์:
1. ขนาด LCD: โมดูล LCD ขาวดำกราฟิก
2. ความละเอียด: 128x64
3. มุมมอง: 6:00
4. ขนาดเค้าร่าง: 65x84.4x7.8mm
5. ไอซีไดรเวอร์: ST7567
6. LCM ประเภทอินเทอร์เฟซ: 4-line SPI
7. อุณหภูมิ: ด้านบน -20 °C ถึง +70°C;อุณหภูมิ -30°C ถึง +80°C
8. แผงสัมผัส: ไม่มีแผงสัมผัส (ปรับแต่งได้)
คุณสมบัติของสินค้า:
1. รุ่น SF-BS12864H-GW มีตัวควบคุม ST7567 หรือ IC เทียบเท่ารองรับอินเทอร์เฟซแบบอนุกรม SPI 4 บรรทัด
2. โมดูล SF-BS12864H-GW กราฟิก แสดงผล LCD 128x64 เป็น 3.3V (ค่าปกติ) สำหรับแรงดันไฟฟ้า
3. โมดูล LCD กราฟิก 12864 นี้มีไฟพื้นหลัง LED สีขาวSF-BS12864H-GW คือ FSTN Positive transflective mode
4. จอ LCD กราฟิกรุ่นนี้สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -20℃ถึง +70℃;อุณหภูมิการจัดเก็บอยู่ในช่วง -30℃ถึง +80℃.
5. โมดูล LCD นี้เดิมไม่มีการสัมผัส แต่แผงสัมผัสสามารถปรับแต่งได้
6. โมดูลนี้ใช้กันอย่างแพร่หลายในเครื่อง POS เครื่องอ่านเงินสด อุปกรณ์พกพา เครื่องสั่งอาหารเคลื่อนที่ เครื่องวัดและเครื่องมือ เครื่องวิเคราะห์ทางการแพทย์ ฯลฯ
| ผลิตภัณฑ์: | โมดูล LCD ขาวดำ | ปณิธาน: | 128x64 Dots |
|---|---|---|---|
| ดูทิศทาง: | 6 นาฬิกา | ประเภทจอแอลซีดี: | FSTN บวก |
| ประเภทโพลาไรเซอร์: | Transflective | ขนาดโมดูล: | 65x84.4x7.8mm |
| พื้นที่ดู: | 57.6x36.6mm | ไอซีไดรเวอร์: | ST7567 |
| หมายเลขพิน: | 16 พิน | อินเทอร์เฟซ: | อินเทอร์เฟซ SPI 4 บรรทัด |
| อุณหภูมิในการทำงาน: | -20 °C ถึง +70°C | แรงดันไฟจ่าย: | 3.3V (ค่าปกติ) |
| อายุการใช้งาน: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
การประกันคุณภาพ
1. สำหรับทุกชิ้นเรามีการทดสอบ 100% สามครั้งเพื่อให้แน่ใจว่ามีคุณภาพดี
2. ผู้จัดการ QA อยู่ในอุตสาหกรรม LCD มากว่า 14 ปีผู้ปฏิบัติงานด้านการผลิตและควบคุมคุณภาพหลักอยู่ในอุตสาหกรรม LCD มากว่า 7-8 ปีทีมงานของเราทุกคนมีความเป็นมืออาชีพและมีประสบการณ์ด้านจอ LCD เพื่อรับรองคุณภาพให้กับลูกค้า
คำถามที่พบบ่อย:
ไตรมาสที่ 1ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพยอมรับตัวอย่างผสมของหมายเลขสินค้าที่แตกต่างกัน
ไตรมาสที่ 2แล้วระยะเวลารอคอยล่ะ?
A: สำหรับสินค้านอกชั้นวาง ตัวอย่างในสต็อกทันที1-1.5 สัปดาห์สำหรับการสร้างตัวอย่างใหม่4-6 สัปดาห์สำหรับการผลิตจำนวนมากสำหรับผลิตภัณฑ์ที่ออกแบบภายใน 2-3 วันสำหรับข้อเสนอการวาดเคาน์เตอร์2 สัปดาห์สำหรับการทำตัวอย่างเมื่อได้รับการอนุมัติการวาดภาพ5-6 สัปดาห์สำหรับการทดลองใช้งาน/การผลิตจำนวนมากที่อนุมัติตัวอย่าง
ไตรมาสที่ 3คุณมีขีด จำกัด MOQ สำหรับตัวอย่างและใบสั่งผลิตหรือไม่?
ตอบ: ขั้นต่ำต่ำ3-5 ชิ้นสำหรับการตรวจสอบตัวอย่างสามารถใช้ได้ปริมาณการผลิตขั้นต่ำโดยปกติ 1K/ล็อตเรารองรับจำนวนที่ต่ำกว่า MP MOQ สำหรับคำสั่งซื้อ Trail-run/PP-run
ไตรมาสที่ 4คุณจะจัดส่งสินค้าอย่างไรและใช้เวลานานเท่าใดกว่าจะมาถึง?
ตอบ: จัดส่งโดย DHL, UPS, FedEx หรือ TNTใช้เวลา 5-7 วันในการมาถึงการขนส่งทางอากาศและทางทะเลก็เป็นทางเลือกเช่นกัน
Q5.จะสั่งซื้อโมดูล LCD ได้อย่างไร?
ตอบ: ขั้นแรกแจ้งให้เราทราบความต้องการหรือใบสมัครของคุณ
ประการที่สอง เราเสนอราคาตามความต้องการของคุณหรือข้อเสนอแนะของเรา
ลูกค้ารายที่สามยืนยันตัวอย่างและวางเงินมัดจำสำหรับการสั่งซื้ออย่างเป็นทางการ
ประการที่สี่ เราจัดเตรียมการผลิต
Q6.สามารถพิมพ์โลโก้ของฉันบนผลิตภัณฑ์ LCD ได้หรือไม่
ก. ใช่.โปรดแจ้งให้เราทราบอย่างเป็นทางการในขั้นตอนการออกแบบ แล้วเราจะจัดทำตัวอย่างที่มีโลโก้ของคุณสำหรับการทดสอบและการอนุมัติตัวอย่างของคุณเมื่อได้รับการอนุมัติตัวอย่าง การผลิตจำนวนมากจะเป็นไปตามตัวอย่างที่ได้รับอนุมัติ
Q7: คุณมีการรับประกันสินค้าหรือไม่?
ตอบ: ได้ เรารับประกันสินค้า 1 ปี
Q8: วิธีจัดการกับความผิดพลาด?
ตอบ: ประการแรก ผลิตภัณฑ์ของเราผลิตขึ้นในระบบการควบคุมคุณภาพอย่างเข้มงวด และอัตราการชำรุดจะน้อยกว่า 0.2%
ประการที่สอง ในช่วงระยะเวลาการรับประกัน เราจะส่งแอลซีดีใหม่พร้อมคำสั่งซื้อใหม่สำหรับปริมาณเล็กน้อยสำหรับชุดผลิตภัณฑ์ที่มีข้อบกพร่อง เราจะซ่อมแซมและส่งให้คุณอีกครั้ง หรือเราจะหารือเกี่ยวกับวิธีแก้ปัญหารวมถึงการเรียกซ้ำตามสถานการณ์จริง
กราฟิก COG ขนาด 128x64 LCM การวาดภาพ

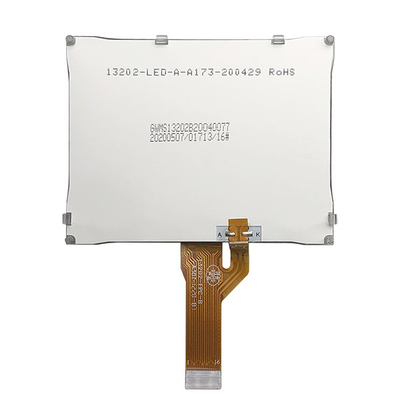

128x64 COG Graphic LCM การสาธิตผลิตภัณฑ์จริง
