รายละเอียดสินค้า:
|
| สินค้า: | 2.4 inch TN TFT LCD | การแก้ไข: | 240*320 พิกเซล |
|---|---|---|---|
| หน้าจอสัมผัส: | ปราศจาก | ดูทิศทาง: | 12 ชม |
| อินเตอร์เฟซ: | SPI | หมายเลขพิน: | 10 พิน |
| การเชื่อมต่อ: | เสียบเข้าไป | ความส่องสว่างของพื้นผิว: | 400 cd/m2 (ปรับแต่งได้) |
| ไอซีไดร์เวอร์: | ST7789V, ILI9341 ไม่จําเป็น | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ LCD อินเตอร์เฟซ SPI,โมดูลจอ LCD ขนาด 240×320,2โมดูลจอ LCD ขนาด.4 นิ้ว |
||
ราคาถูก 2.4 นิ้ว QVGA TFT LCD Product Introduction
เซฟเทคโนโลยีเชี่ยวชาญในการผลิตจอแสดงภาพ TFT และจอสัมผัส เรายังสามารถให้บริการตามความต้องการของลูกค้าได้ เนื่องจากการผลิตขนาดใหญ่ของ 2.4 "TFT LCDs, บริษัทของเราได้บรรลุการควบคุมและปรับปรุงต้นทุนสินค้าได้ดี ส่งผลให้มีประสิทธิภาพในด้านราคาที่สูงมาก ดังนั้นผู้ใช้บริการมากขึ้นจะเลือก SAEF เป็นพันธมิตรระยะยาวของพวกเขา
2หน้าจอ TFT ขนาด.4 นิ้ว SFTO240JY-7182AN มีความละเอียด 240 × 320 พิกเซล ให้ภาพชัดเจน หน่วย IC ของเครื่องขับรถคือ ST7789V และรองรับอินเตอร์เฟสหลายตัวและความลึกสีสูง (สี 262K)รุ่นนี้มีอินเตอร์เฟซ SPI และสามารถบรรลุความสว่าง 400cd / m 2, ปรับตัวให้กับสภาพแสงที่แตกต่างกัน สินค้าสามารถทํางานระหว่าง -20 °C และ 70 °C และปรับตัวให้กับสภาพแวดล้อมที่แตกต่างกันการให้ความมั่นใจว่า การเก็บรักษาระยะยาวจะไม่ส่งผลกระทบต่อผลการทํางาน. จอ QVGA TFT ขนาด 2.4 นิ้วนี้ถูกใช้ในหลายสาขา เช่น อุปกรณ์การแพทย์ การควบคุมอุตสาหกรรม บ้านฉลาด และการนําทางรถยนต์ความสว่างสูง (สูงถึง 1000 นิต) และความแตกต่างทําให้มันยังเห็นได้ชัดเจนในกลางแจ้งหรือแสงอาทิตย์ตรงค่าใช้จ่ายต่ําเป็นข้อดีหลักของ TFT 240 * 320 ดอทเมทริกซ์สินค้า 2.4 นิ้ว SFTO240JY-7182AN ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับโครงการที่มีงบประมาณจํากัด แต่ต้องการผลงานจอที่ดี

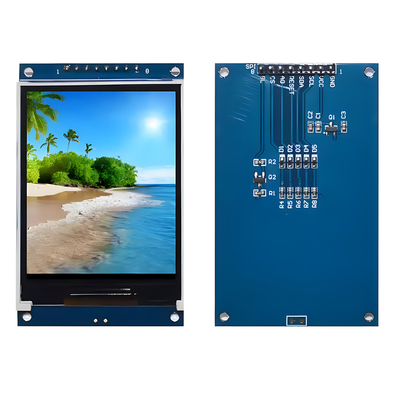

สําหรับนักพัฒนา การสนับสนุน Driver สําหรับจอแสดงผล และห้องสมุดการพัฒนามีความสําคัญเท่ากันSFTM240JY-7182AN(มี PCB) รองรับห้องสมุดการพัฒนา เช่น GFX Library สําหรับ Arduino ให้ผลงานการแสดงที่ประสิทธิภาพและกระบวนการการพัฒนาที่เรียบง่าย
ลักษณะ
| รายการ | รายละเอียด | หน่วย |
| เลขรุ่น |
SFTO240JY-7182AN |
/ |
| โหมดการแสดง | ปกติเป็นสีดํา ส่งสัญญาณ | / |
| ทิศทางการดู | เวลา 12 โมง | / |
| สี | 262K | / |
| ไดรฟ์ IC | ST7789 | / |
| ประเภทอินเตอร์เฟซ | 4 สาย SPI | / |
| ขนาดของรูป | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| พื้นที่ทํางาน | 36.72 ((W) x 48.96 ((H) |
mm |
| การแก้ไข | 240 RGB ((H) x 320 ((V) | พิกเซล |
| พิกเซลปิช | 0.153 ((W) x 0.153 ((H) |
mm |
ภาพลวดลาย
คําอธิบาย Pin อินเตอร์เฟส
|
ปิน ไม่ |
สัญลักษณ์ | คําอธิบาย |
| 1 | GND | ดิน |
| 2 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
| 3 | SCL | สตางค์นาฬิกา |
|
4 |
RS |
เลือกปิน RS= ราคา 1 ราคา: แสดงข้อมูล RS= ราคา 0 ราคา: ข้อมูลคําสั่ง |
| 5 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
| 6 | SDA | การใส่ข้อมูลลําดับ |
| 7 | SDO | การออกข้อมูลลําดับ |
| 8 | VCC | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 9 | LED+ | อานอดของแสงเบื้องหลัง |
| 10 | LED | คาโทดของไฟหลัง |
สัญลักษณ์แผน
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | - 03 | 4.6 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | - 03 | 4.6 | V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | 80 | °C |
| ความชื้น | RH |
-- |
90% ((Max60C) | RH |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
80 |
-- |
mA |
| ระยะเวลาการใช้งาน |
-- |
-- |
40000 |
-- |
ชั่วโมง |

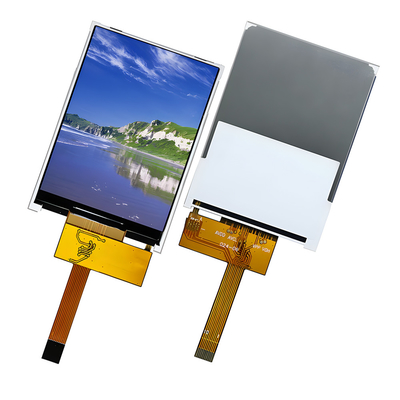

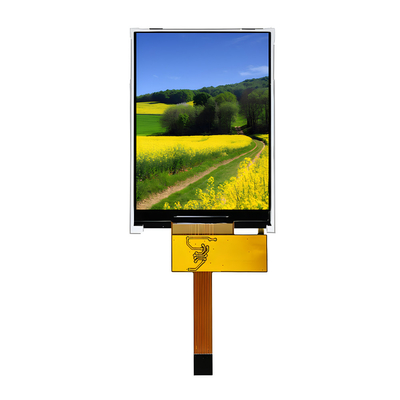

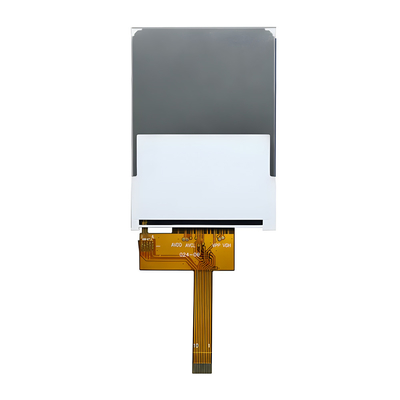

รูปภาพสินค้า
สิ่งอํานวยความสะดวกและใบรับรอง
