รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 7 นิ้ว TFT Touch LCD | ปณิธาน: | 800x480 พิกเซล |
|---|---|---|---|
| อินเตอร์เฟซ: | RGB 24 บิต | ขนาดเค้าร่าง: | 164.9x100x6.8 มม. |
| หน้าจอสัมผัส: | พร้อมจอสัมผัสแบบ Resistive | ฝาครอบกระจกขนาด: | ปรับแต่งได้ |
| กำลังดูทิศทาง: | 6 นาฬิกา | หมายเลขพิน: | 50 พิน |
| การเชื่อมต่อ: | เสียบปลั๊ก | ความสว่างของพื้นผิว: | 300 cd/m2(นิต) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | 1.54" จอ LCD TFT ขนาดเล็ก,CTP จอ LCD TFT ขนาดเล็ก,320x320 จอ TFT ขนาดเล็ก |
||
7” TFT RGB LCD, 800x480 LCD display 7" Description
SF-TO700PY-8994A-T โมดูล TFT LCD มีขนาดเส้นทแยงมุม 7 นิ้ว, จอแสดงผล TFT LCD สี 800x480 พร้อมRทีพี (หน้าจอสัมผัสแบบต้านทาน)โมดูลนี้รองรับอินเทอร์เฟซ RGB 24 บิตSF-TO700PY-8994A-Tรุ่นมีขนาดโมดูล 164.9x100x6.8 มม. และขนาดพื้นที่ใช้งาน 153.84x85.63 มม.มันถูกรวมเข้ากับคอนโทรลเลอร์ EK9716BD4 + EK73002AB2 บนโมดูล และแรงดันไฟจ่ายลอจิกมีตั้งแต่ 2.6V ถึง 3.3Vค่าปกติคือ 2.8V
โมดูล LCD สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -20 ℃ ถึง +70 ℃;อุณหภูมิในการจัดเก็บอยู่ในช่วง -30 ℃ ถึง +80 ℃SF-TO700PY-8994A-T อยู่กับความสว่าง 300cd/m2หากคุณต้องการปรับความสว่าง โปรดติดต่อกับเราเพื่อรับการสนับสนุนทางเทคนิคเพิ่มเติม เราสามารถเพิ่มความสว่างของพื้นผิวเป็น 1,000 นิตได้
| ผลิตภัณฑ์: | 7 นิ้ว TFT Touch LCD | ปณิธาน: | 800x480 พิกเซล |
|---|---|---|---|
| อินเตอร์เฟซ: | RGB 24 บิต | ขนาดเค้าร่าง: | 164.9x100x6.8 มม. |
| หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัสแบบต้านทาน | ฝาครอบกระจกขนาด: | ปรับแต่งได้ |
| ดูทิศทาง: | 6 นาฬิกา | หมายเลขพิน: | 50 พิน |
| การเชื่อมต่อ: | เสียบปลั๊ก | ความสว่างของพื้นผิว: | 300 Cd/m2(นิต) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คำจำกัดความของพิน
Pin1-2, LEDA ไฟหลัง LED (แอโนด)
Pin3-4, LEDK ไฟหลัง LED (แคโทด)
Pin5, GND กราวด์
Pin6, VCOM แรงดันทั่วไป (NC)
Pin7, DVDD แหล่งจ่ายไฟดิจิตอล
Pin8 เลือกโหมด MODE DE/SYNCปกติดึงสูง.(โหมด H: โหมด DE L: โหมด HS/VS)
Pin9, DEN Data เปิดใช้งานสัญญาณ
Pin10, VSYNC สัญญาณซิงโครไนซ์แนวตั้ง
Pin11, HSYNC สัญญาณการซิงโครไนซ์แนวนอน
Pin12~Pin19, B7-B0 บัสข้อมูลสีน้ำเงิน
Pin20~Pin27, G7-G0 บัสข้อมูลสีเขียว
Pin28~Pin35, R7-R0 บัสข้อมูลสีแดง
Pin36, GND กราวด์
Pin37, DOTCLK สัญญาณนาฬิกา Dot
Pin38, GND กราวด์
Pin39, ขาควบคุมการแสดงผล SHLR ซ้าย/ขวาปกติดึงสูง
Pin40, ขาควบคุมการแสดงผล UPDN ขึ้น/ลงปกติดึงต่ำ
Pin41, VGH พลังบวกสำหรับ TFT
Pin42, พลังลบ VGL สำหรับ TFT
Pin43, AVDD แรงดันไฟอนาล็อก
Pin44, NRESET รีเซ็ตสัญญาณ
Pin45, NC ไม่มีการเชื่อมต่อ
Pin46, VCOM แรงดันไฟฟ้าทั่วไป (NC)
Pin47, DITHER พินควบคุมฟังก์ชัน Ditheringปกติดึงต่ำ.H: เปิดใช้งานฟังก์ชัน dithering ความละเอียด 6 บิตL: ปิดใช้งานฟังก์ชัน dithering, ความละเอียด 8 บิต
Pin48, GND กราวด์
Pin49~Pin50, NC ไม่มีการเชื่อมต่อ
7” TFT RGB LCD, 800x480 LCD display 7" Drawing

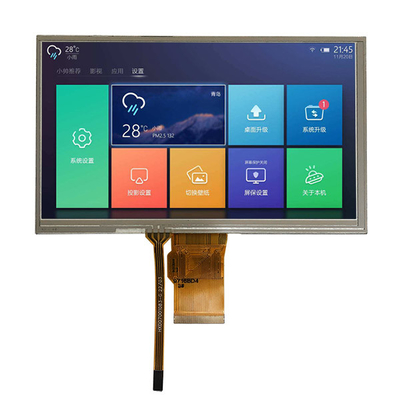

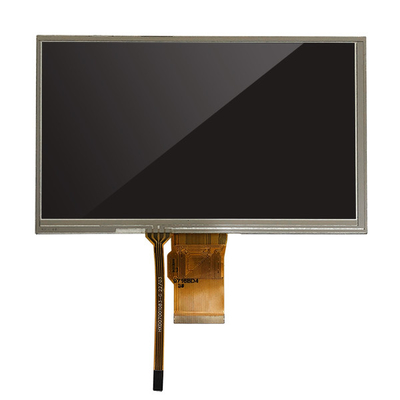

7” TFT RGB LCD, 800x480 LCD display 7" Real Product Image
