รายละเอียดสินค้า:
|
| สินค้า: | จอ LCD TFT ขนาด 2.4 นิ้ว | การแก้ไข: | 240*320 พิกเซล |
|---|---|---|---|
| หน้าจอสัมผัส: | ปราศจาก | ดูทิศทาง: | IPS ทุกมุมมอง |
| อินเตอร์เฟซ: | SPI | หมายเลขพิน: | 10 พิน (24 พินเสริม) |
| การเชื่อมต่อ: | เสียบเข้าไป | ความส่องสว่างของพื้นผิว: | 400 cd/m2 (ปรับแต่งได้) |
| ไอซีไดร์เวอร์: | ST7789V | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 10 ปิน IPS TFT LCD,จอ LCD TFT ขนาด 2.4 นิ้ว,อินเตอร์เฟซ SPI IPS TFT LCD |
||

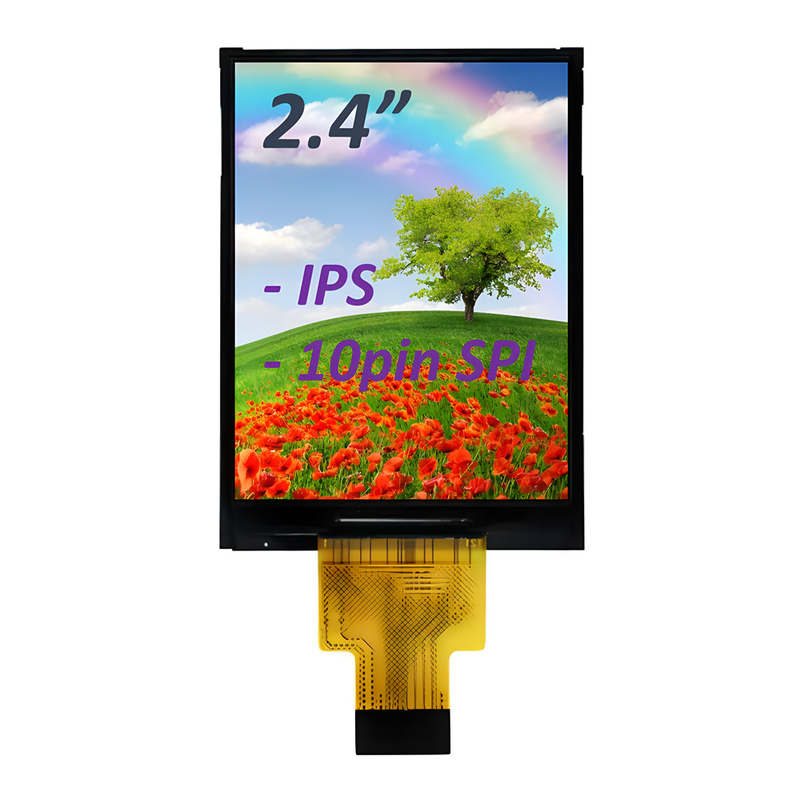

2.4 นิ้ว IPS TFT LCD SPI อินเตอร์เฟซ 240*320 จุด
จอ LCD TFT ขนาด 2.4 นิ้ว เป็นเครื่องแสดงจอ LCD แมตริกซ์ที่ใช้งานทั่วไปที่มีความละเอียดสูง สีสดใส และความเร็วการตอบสนองที่รวดเร็วสาขาควบคุมอุตสาหกรรมในสาขาของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค จอ LCD TFT ขนาด 2.4 นิ้วถูกใช้อย่างแพร่หลายในอุปกรณ์ที่ใส่ได้แบบสมาร์ท, คอนโซลเกมพกพา, แผนควบคุมบ้านที่สมาร์ท และสินค้าอื่น ๆสีเต็มและมุมมองกว้าง ตอบสนองความต้องการของผู้บริโภคในการแสดงผล.
2จอ IPS TFT ขนาด.4 นิ้ว มีความละเอียด 240 × 320 พิกเซล ให้การแสดงภาพที่ชัดเจน IC ไดรเวอร์ของมันคือ ST7789V และรองรับอินเตอร์เฟซหลายตัวและความลึกสีสูงรุ่น SFTO240JY-7179AN นี้มีอินเตอร์เฟซ SPI และสามารถบรรลุความสว่าง 400cd / m 2การปรับตัวให้เหมาะกับสภาพสว่างที่แตกต่างกัน โดยใช้เทคโนโลยี IPS ให้บริการด้านมองเต็มเกือบ 180 ° เพื่อให้ประสบการณ์การมองเห็นได้ดีจากทุกมุมผลิตภัณฑ์สามารถทํางานระหว่าง -20 °C และ 70 °C และปรับตัวให้กับสภาพแวดล้อมต่าง ๆสามารถเก็บรักษาได้ระหว่าง -30 °C และ 80 °C ทําให้การเก็บรักษาระยะยาวไม่ส่งผลกระทบต่อการทํางาน
ลักษณะ
| รายการ | รายละเอียด | หน่วย |
| โหมดการแสดง | ปกติเป็นสีดํา ส่งสัญญาณ | / |
| ทิศทางการดู | ทั้งหมด | / |
| สี | 262K | / |
| ไดรฟ์ IC | ST7789 | / |
| ประเภทอินเตอร์เฟซ | 4 สาย SPI | / |
| ขนาดของรูป | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| พื้นที่ทํางาน | 36.72 ((W) x 48.96 ((H) |
mm |
| การแก้ไข | 240 RGB ((H) x 320 ((V) | พิกเซล |
| พิกเซลปิช | 0.153 ((W) x 0.153 ((H) |
mm |
ภาพลวดลาย
คําอธิบาย Pin อินเตอร์เฟส
|
ปิน ไม่ |
สัญลักษณ์ | คําอธิบาย |
| 1 | GND | ดิน |
|
2 |
RS |
เลือกปิน RS= ราคา 1 ราคา: แสดงข้อมูล RS= ราคา 0 ราคา: ข้อมูลคําสั่ง |
| 3 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
| 4 | SCL | สตางค์นาฬิกา |
| 5 | SDA | การเข้า/การออกข้อมูลลําดับ |
| 6 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
| 7 | VCC | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 8 | GND | ดิน |
| 9 | LED+ | อานอดของแสงเบื้องหลัง |
| 10 | LED | คาโทดของไฟหลัง |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | - 03 | 4.6 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | - 03 | 4.6 | V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | 80 | °C |
| ความชื้น | RH |
-- |
90% ((Max60C) | RH |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
80 |
-- |
mA |
| ระยะเวลาการใช้งาน |
-- |
-- |
40000 |
-- |
ชั่วโมง |

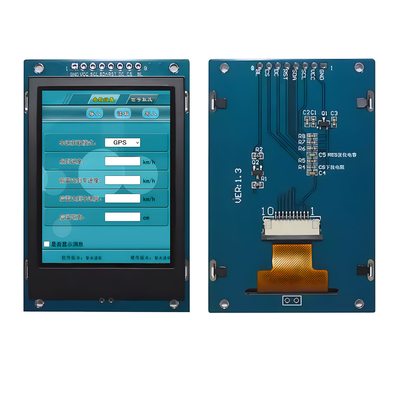

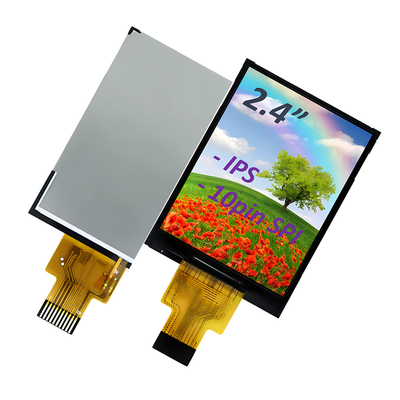

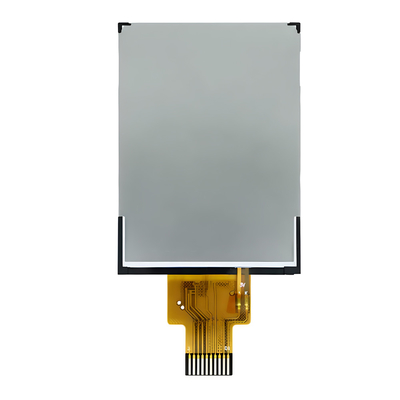

รูปภาพสินค้า
