รายละเอียดสินค้า:
|
| สินค้า: | จอ TFT RGB ขนาด 6.2 นิ้ว | การแก้ไข: | 1024x600 พิกเซล |
|---|---|---|---|
| รุ่น NO.: | SFTO620BH-7180AN | ความส่องสว่างของพื้นผิว: | 1000 cd/m2 (ไนท์) |
| หน้าจอสัมผัส: | ปราศจาก | ดูทิศทาง: | IPS มุมมองเต็ม |
| หมายเลขพิน: | 50 PIN | การเชื่อมต่อ: | ZIF |
| อินเตอร์เฟซ: | RGB 24 บิต | อายุการใช้งาน LED: | 40,000 ชม |
| มิติเค้าร่าง: | 143.37(กว้าง)×87.13(สูง)×2.56(หนา) (มม.) | สูงสุด:: | -30°C ถึง +80°C |
| พื้นที่ทํางาน: | 137.47(กว้าง) x 77.23(สูง) (มม.) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1000nits อุตสาหกรรม TFT Display,จอ TFT RGB อุตสาหกรรม,6จอ TFT อุตสาหกรรม ขนาด.2 นิ้ว |
||
** ดาวน์โหลดใบข้อมูล **
6.2 นิ้ว 1024 * 600 IPS TFT LCD RGB อินเตอร์เฟซ
อินเตอร์เฟซ RGB เป็นอินเตอร์เฟสปาเลลแบบดั้งเดิม มันส่งสัญญาณของช่องสีแดง สีเขียว และสีน้ําเงินแยกกันและแสดงภาพโดยการสังเคราะห์สัญญาณของสามช่องทางเหล่านี้อินเตอร์เฟซ RGB มีลักษณะของการส่งสัญญาณที่มั่นคงและการผลิตสีที่แม่นยํา มันเหมาะสําหรับการใช้งานที่มีความต้องการสีสูง เช่น การออกแบบอุตสาหกรรมภาพโฆษณาค่าใช้จ่ายของอินเตอร์เฟซ RGB ค่อนข้างต่ํา และมีสายสัญญาณหลายสาย ซึ่งสามารถให้สัญญาณควบคุมมากขึ้น และอํานวยความสะดวกในการเชื่อมต่อกับอุปกรณ์ควบคุมต่างๆ
รุ่น SFTO620BH-7180AN นี้มีหน้าจอออนไลน์ RGB ขนาด 6.2 นิ้ว มีเมทริกซ์จุด 1024 * 600 และเทคโนโลยี IPSทําให้ผู้ใช้ได้สัมผัสประสบการณ์ทางสายตาที่สมบูรณ์แบบจากมุมต่าง ๆความดันการทํางานของมันคือเพียง 3V-3.6V, กับความดันเฉพาะอย่างยิ่งของ 3.3V และความสว่างพื้นผิวของ 1000nits.ผู้ใช้สามารถเพิ่ม RTP หรือ CTP บนหน้าจอเพื่อเพิ่มผลสัมผัสระหว่างมนุษย์และคอมพิวเตอร์.
|
ลักษณะ
|
ขนาด | 60.2 นิ้ว |
| การแก้ไข | 1024 ((แนวราบ) * 600 ((แนวตั้ง) | |
| อินเตอร์เฟซ | 24 บิต RGB | |
| ประเภทเชื่อมต่อ | เครื่องเชื่อม | |
| ความลึกของสี | 16.7M | |
| ประเภทเทคโนโลยี | a-Si | |
| พิกเซลปิชช์ (mm) | 0.13425x012872 | |
| การตั้งค่าพิกเซล | RGB สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| IC ไดรเวอร์ LCD | - | |
| ทิศทางการดู | IPS ทุกมุมมอง | |
| ทิศทางการพลิกระดับสีเทา | ทั้งหมด | |
|
เครื่องจักรกล
|
LCM (W x H x D) (มม) | 143.37*87.13*256 |
| พื้นที่ทํางาน ((mm) | 137.472 x 77232 | |
| พร้อม/ไม่มี TSP | โดยไม่มี TSP | |
| น้ําหนัก (g) | TBD | |
| เลข LED | 20LED |
6.2 นิ้ว 1024 * 600 IPS TFT LCD RGB อินเตอร์เฟซ
คําอธิบาย Pin อินเตอร์เฟส
| ปิน ไม่ | สัญลักษณ์ | หน้าที่ |
| 1,2 | VLED+ | พลังงานสําหรับแสงเบื้องหลัง LED (Anode) |
| 3,4 | VLED | พลังงานสําหรับแสงเบื้องหลัง LED (แคโทด) |
| 5 | GND | แผ่นดินพลังงาน |
| 6 | NC | ไม่เชื่อมต่อ |
| 7 | DVDD | พลังดิจิตอล |
| 8 | NC | ไม่เชื่อมต่อ |
| 9: | DE | สัญญาณเปิดข้อมูล |
| 10 | VSD | การเข้าซินคอรติก ลดขั้วโลก |
| 11 | HSD | การเข้าสync ทิศทาง ด้านลบ |
| 12-19 | B7-R0 | ข้อมูลสีฟ้า |
| 20-27 | G7-G0 | ข้อมูลสีเขียว |
| 28-35 | R7-R0 | ข้อมูลสีแดง |
| 36 | GND | ดิน |
| 37 | DCLK | สัญลักษณ์การปรับสี |
| 38 | GND | จอเปิด/ปิด |
| 39 | SHLR | การควบคุมจอซ้ายหรือขวา |
| 40 | UPDN | การควบคุมการแสดงภาพขึ้น / ลง |
| 41 | NC | ไม่เชื่อมต่อ |
| 42 | NC | ไม่เชื่อมต่อ |
| 43 | VPP | OTP Power ((+7.8V) |
| 44 | RSTB | ปินรีเซ็ตโลก. เติมต่ําเพื่อเข้าสู่สภาพรีเซ็ต.รีเซ็ต OTP แนะนําการเชื่อมต่อกับวงจรรีเซ็ต RC เพื่อความมั่นคง. ปกติลากสูง (R=10KΩ, C=1μF) |
| 45 | SCL | OTP การใส่นาฬิกาลําดับ |
| 46 | NC | ไม่เชื่อมต่อ |
| 47 | NC | ไม่เชื่อมต่อ |
| 48 | GND | แผ่นดินพลังงาน |
| 49 | SDA | OTP การใส่ข้อมูลลําดับ |
| 50 | CS | OTP ชิปเลือกปิน |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | MIN | MAX | หน่วย |
| โลเตชั่นไฟฟ้า | VDD | - 03 | 5.0 | V |
| ความดันสัญญาณเข้า | ไวน์ | - 03 | VDD + 03 | V |
| โลจิก Output Voltage | VOUT | - 03 | VDD + 03 | V |
| อุณหภูมิการทํางาน | TOPR | - 30 | 80 | °C |
| อุณหภูมิในการเก็บ | TSTG | - 30 | 80 | °C |
ไฟหลังขับรถ
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | หน่วย |
| ไฟไฟ LED | IF | - | 100 | - | mA |
| การบริโภคพลังงาน | - | - | mW | ||
| โลเตจ LED | VF | - | 24 | - | V |
| เวลาใช้งาน LED | WBL | 25000 | - | นาที |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
|
มุมมอง |
θT |
ศูนย์ CR≥10 |
- | 80 | - |
ปริญญา |
|
| θB | - | 80 | - | ||||
| θL | - | 80 | - | ||||
| θR | - | 80 | - | ||||
| อัตราความแตกต่าง | CR | Θ = 0 | 800 | 1000 | - | - | |
| เวลาตอบสนอง | น้ํามัน | 25.C | - | 30 | 35 | ms | |
| TOFF | - | - | - | ||||
|
สี |
สีขาว | XW |
ไฟหลังเปิด |
- | 0.309 | - | - |
| YW | - | 0.347 | - | - | |||
| สีแดง | XR | - | - | - | - | ||
| YR | - | - | - | - | |||
| สีเขียว | XG | - | - | - | - | ||
| YG | - | - | - | - | |||
| สีฟ้า | XB | - | - | - | - | ||
| YB | - | - | - | - | |||
| ความเหมือนกัน | ยู | 80 | - | - | % | ||
| NTSC | 50 | % | |||||
| ความสว่าง |
L |
800 | 900 | 1100 | |||

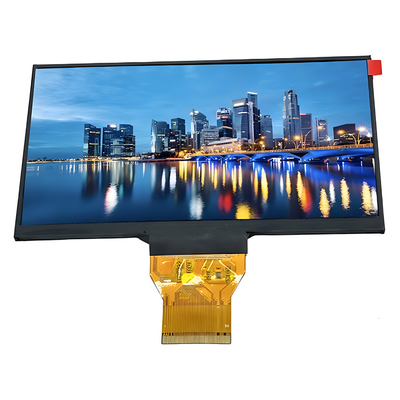

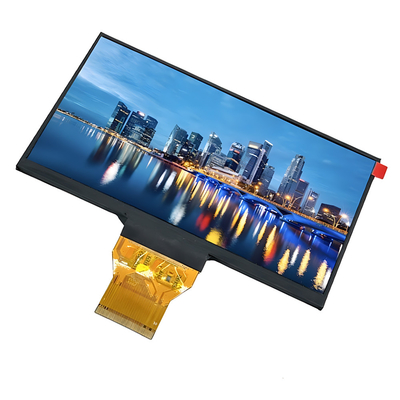

6.2 นิ้ว 1024 * 600 IPS TFT LCD RGB ภาพสินค้า
การทดสอบสิ่งแวดล้อม / ความน่าเชื่อถือ
| ไม่ | สินค้าทดสอบ | สภาพ | ความเห็น |
|
1 |
การทํางานในอุณหภูมิสูง |
Ts= + 80 ° C, 240 ชั่วโมง |
หมายเหตุ 1 IEC60068-2-2, GB2423 2-89 |
| 2 | การทํางานในอุณหภูมิต่ํา | Ta= -30 ° C, 240 ชั่วโมง | หมายเหตุ 2 IEC60068-2-1 GB2423.1-89 |
| 3 | การเก็บรักษาอุณหภูมิสูง | Ta= + 80 ° C, 240 ชั่วโมง | IEC60068-2-2 GB2423 2-89 |
| 4 | การเก็บรักษาอุณหภูมิต่ํา | Ta= -30 ° C, 240 ชั่วโมง | IEC60068-2-1 GB/T2423.1-89 |
| 5 | การเก็บรักษาอุณหภูมิและความชื้นสูง | Ta= +60°C, 90% RH แม็กซ์, 160 ชั่วโมง |
IEC60068-2-3 GB/T2423.3-2006 |
|
6 |
การกระแทกทางความร้อน (ไม่ใช้งาน) |
-30°C 30 นาที ~ +80°C 30 นาที เวลาเปลี่ยน: 5 นาที, 30 วงจร |
เริ่มด้วยความหนาว อุณหภูมิ ปลายด้วย อุณหภูมิสูง IEC60068-2-14 GB2423.22-87 |
|
7 |
การปล่อยไฟฟ้าสแตตติก (การดําเนินงาน) |
C=150pF, R=330 Ω, 5 จุด/แผ่น อากาศ: ± 8KV, 5 ครั้ง; ติดต่อ: ± 4KV, 5 ครั้ง; (สภาพแวดล้อม: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
การสั่นสะเทือน (ไม่ใช้งาน) |
ระยะความถี่: 10 ~ 55Hz, การกระแทก: 1.mm Sweep: 10Hz ~ 55Hz ~ 10Hz 2 ชั่วโมงสําหรับทุกทิศทางของ X.Y.Z (สภาพของบรรจุ) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | โชค (ไม่ทํางาน) |
60G 6ms, ± X, ± Y, ± Z 3 ครั้งสําหรับแต่ละทิศทาง |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | การทดสอบการตกลงของพัสดุ |
ความสูง: 80 ซม. 1 มุม 3 ด้าน 6 พื้น |
IEC60068-2-32 GB/T2423.8-1995 |
