รายละเอียดสินค้า:
|
| สินค้า: | 1.3 นิ้ว TFT+PCB | พีซีบี: | PCB 7 หัว |
|---|---|---|---|
| การแก้ไข: | 240x240 จุด | ครอบแก้ว: | สามารถปรับแต่งได้ |
| ดูทิศทาง: | มุมมองแบบ IPS ฟรี | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI |
| หมายเลขพิน: | 7 พิน | การเชื่อมต่อ: | หมุดส่วนหัว |
| ความส่องสว่างของพื้นผิว: | 250 cd/m2(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | 1.3" TFT LCD Display Screen ภาพที่แสดงออก,โปรแกรมแสดงภาพ LCD 240x240 TFT,โมดูลจอจอ LCD SPI |
||
1โมดูล LCD TFT ขนาด 0.3 นิ้ว ขนาด 240x240 IPS 65K สีเต็ม 3.3V พร้อมอินเตอร์เฟซ SPI
51 STM32 Ar duino Routines สําหรับ DIY
ชิป SPI เป็นชิปซีเรียล คือ ชิปที่มีฟังก์ชันหลายที่สามารถแปลงสัญญาณอินเตอร์เฟซ SPI เป็นสัญญาณซีเรียล ซึ่งสามารถใช้ในการเชื่อมต่ออุปกรณ์ภายนอกและสามารถสื่อสารกับอุปกรณ์เหล่านั้นได้ชิป SPI ไปยังสายพานลําดับมีข้อดีของการส่งสัญญาณความเร็วสูง, การบริโภคพลังงานที่ต่ํา และการใช้งานที่ง่าย และสามารถนําไปใช้ในกรณีการใช้งาน เช่น ฮาร์ดแวร์คอมพิวเตอร์ เครื่องใช้ในครัวเรือน และการควบคุมอุตสาหกรรม
โมดูลจอ LCD TFT ขนาด 1.3 นิ้วนี้เป็นจอจอ 7 ปินที่มีตัวเชื่อม SPI Serial จอจอ TFT นี้ให้สวิทช์ครึ่งประสาทสําหรับแต่ละพิกเซล ซึ่งควบคุมโดยตรงด้วยกระแทกดังนั้น, ทุกหน่วยค่อนข้างเป็นอิสระและสามารถควบคุมได้อย่างต่อเนื่อง ซึ่งไม่เพียงแค่ช่วยให้ความเร็วการตอบสนองของจอ แต่ยังทําให้การควบคุมแม่นยําขนาดจุดแสดงคือ 240 * 240, และมีโหมดการแสดงสองแบบ: การแสดงแนวราบและการแสดงแนวตั้ง. ทิศทางการแสดงสามารถปรับได้. ความแรงกดของโมดูลนี้คือ 3.3V;เครื่องขับ IC คือ ST7789 ขนาดพื้นที่แสดง 23.4 * 23.4mm; ขนาดโมดูล TFT: 27.5 * 39mm
ลักษณะ
| รายการ |
เนื้อหา |
| เลขส่วน | SFTM130JY-7181AN |
| ขนาด LCD | 1.3 นิ้ว (( diagonal) |
| โหมดการแสดง | ปกติเป็นสีดํา |
| การแก้ไข | 240 ((H) RGB x 240 ((V) |
| สูงจุด | 0.0975 (H) x 0.0975 ((V) มิลลิเมตร |
| พื้นที่ทํางาน | 23.4 ((H) x 23.4 (V) มิลลิเมตร |
| ขนาดโมดูล | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) มม. |
| การจัดเรียงสี | RGB สายตั้ง |
| อินเตอร์เฟซ | SPI |
| ไดรฟ์ IC | ST7789 |
| ความสว่าง | 250 (TYP) cd/m2 |
| ทิศทางการดู | ดูทั้งหมด, IPS |
| ไฟหลัง | 2 LED ขาว |
| อุณหภูมิการทํางาน | -20°C ~ + 70°C |
| อุณหภูมิเก็บรักษา | -30°C ~ + 80°C |
| น้ําหนัก | TBD |
ภาพลวดลาย
การนิยาม Pin
| ไม่ ไม่ | ชื่อ | I/O | คําอธิบาย |
| 1 | VCC | P | พลังงานไฟฟ้าสําหรับชิป DC 3.3-5V |
| 2 | GND | P | ดิน |
| 3 | SCL | ฉัน | สตางค์นาฬิกาลําดับ (SPI) |
| 4 | SDA | I/O | ปินข้อมูลลําดับ (SPI) |
| 5 | RES# | ฉัน | กําหนดการเข้าสัญญาณใหม่ |
| 6 | DC | ฉัน | ข้อมูล / ปินควบคุมการสั่งการ SPI Choice / การสั่งการ |
| 7 | BLK | ฉัน | การควบคุมแสงเบื้องหลัง ปรับระดับล่าง |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
20 |
-- |
mA |
| ระยะเวลาการใช้งาน | -- | -- | 40000 |
-- |
ชั่วโมง |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพการวัด | นาที | แบบว่า | แม็กซ์ | หน่วย | |
| เวลาตอบสนอง | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
มุมมอง |
θ |
φ = 0o | 25 oC | - | 80 | - |
กรด |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| อัตราความแตกต่าง | CR | - | 25 oC | 800 | - | - | |
| สีของพิกัด CIE | สีขาว | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| สีแดง | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
สีเขียว |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
สีฟ้า |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| การถ่ายส่ง (พร้อมเครื่องขั้วขั้ว) | 4. 18 | 4.65 | % | ||||

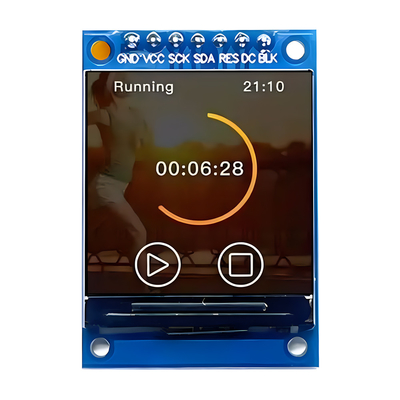

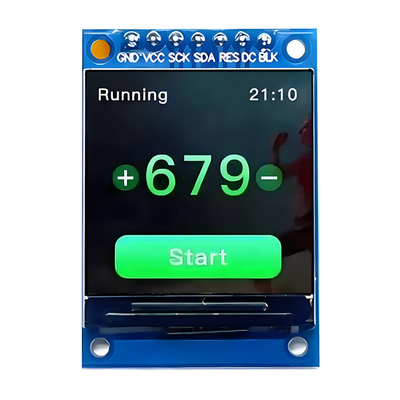

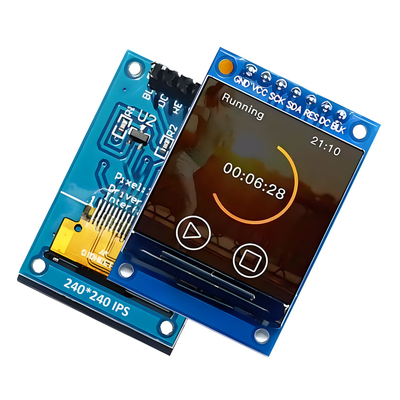

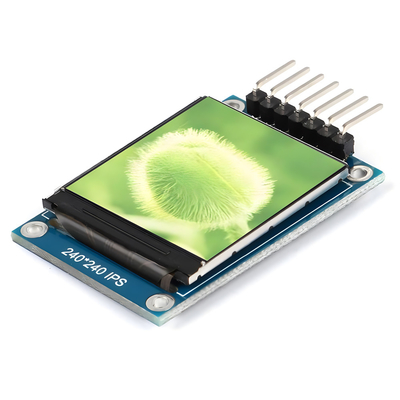

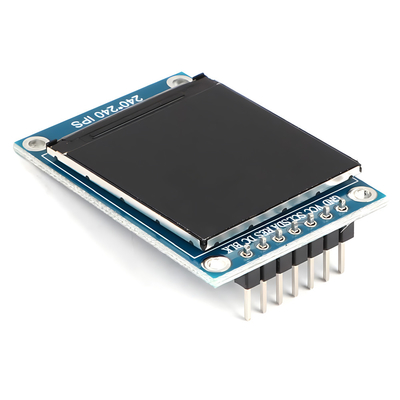

ภาพสินค้า
การตรวจสอบความน่าเชื่อถือ
| สินค้าทดสอบ |
สภาพการทดสอบ |
การตรวจสอบหลังการทดสอบ |
| การทํางานในอุณหภูมิสูง | 85°C เป็นเวลา 96 ชั่วโมง |
หลังจากการทดสอบเสร็จสิ้น ตัวอย่าง LCD ที่ได้รับการทดสอบจะต้องวางอยู่ในสภาพอากาศในห้องที่มีอุณหภูมิและความชื้นปกติ 2 - 4 ชั่วโมงหรือมากกว่า ก่อนการตรวจสอบทางการทํางานและทางสายตาตัวอย่างไม่ได้รับอนุญาตให้มีความบกพร่องดังต่อไปนี้: 2หน่วยที่ทดสอบแต่ละหน่วยสามารถใช้ได้สําหรับโครงการทดสอบเพียงอย่างเดียว |
| การทํางานในอุณหภูมิต่ํา | -30°C เป็นเวลา 96 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิสูง | 85°C เป็นเวลา 96 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิต่ํา | -30°C เป็นเวลา 96 ชั่วโมง | |
| การใช้งานอุณหภูมิสูง การใช้งานความชื้น | 60 °C, 90%RH 72 ชั่วโมง | |
| โชคความร้อน | -10°C ((30 นาที) ~+25°C ((5 นาที) ~ +60°C ((30 นาที) ตลอด 10 รอบ | |
| การทดสอบการสั่นสะเทือน (ไม่ใช้งาน) |
ความถี่: 10 ~ 55Hz ความถี่:1.0 มิลลิเมตร เวลาการกวาด: 11 นาที ระยะเวลาการทดสอบ: 6 วงจรสําหรับแต่ละทิศทางของ X, Y, Z |
|
| การทดสอบไฟฟ้าสติก | การสัมผัส ±4KV การสัมผัสอากาศ ±8KV |
