รายละเอียดสินค้า:
|
| สินค้า: | LCM มาตรฐาน 128x64 | การแก้ไข: | 128x64 จุด |
|---|---|---|---|
| ดูทิศทาง: | 6 นาฬิกา | ประเภทจอแอลซีดี: | FSTN เชิงบวก |
| ประเภทโพลาไรเซอร์: | ทรานสเฟกทีฟ | ขนาดโมดูล: | 40.0ยาว×28.0กว้าง×4.5สูง(สูงสุด) |
| พื้นที่ดู: | 37.0×20.0 (มม.) | ไอซีไดร์เวอร์: | ST7567 |
| หมายเลขพิน: | 28 พิน | อินเทอร์เฟซ: | MPU ซีรีส์ 6800 หรือซีรีส์ 8080 |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | แรงดันไฟฟ้า: | 3.3V (ค่าทั่วไป) |
| เวลาชีวิต: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 128X64 พิกเซล COG LCD,3.3v COG LCD,FSTN โบสิต COG LCD |
||

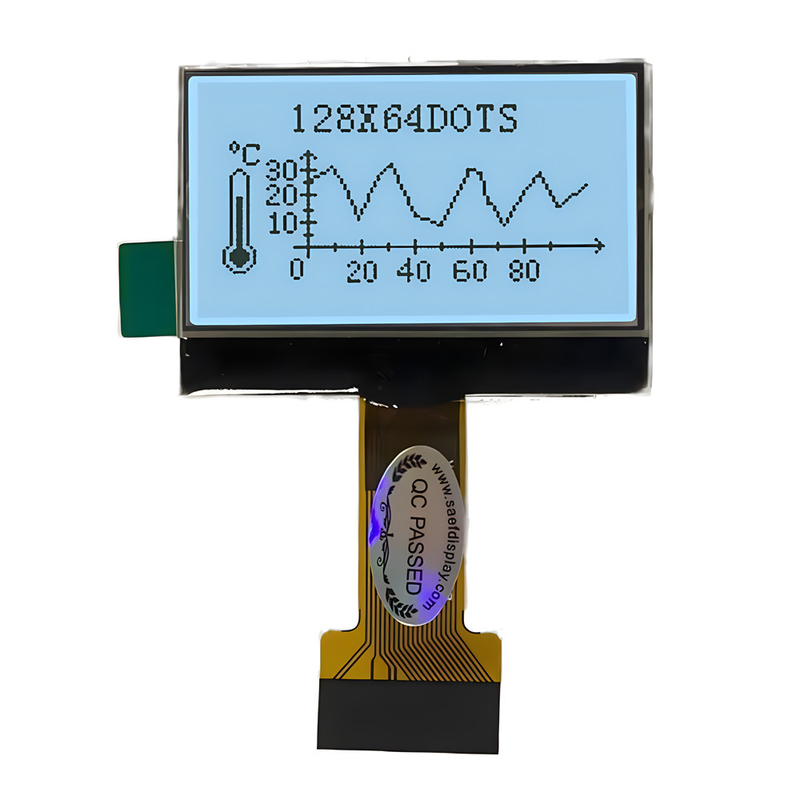

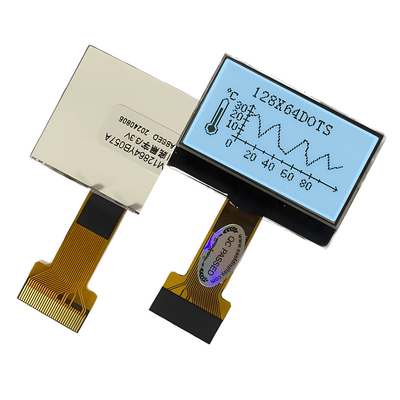

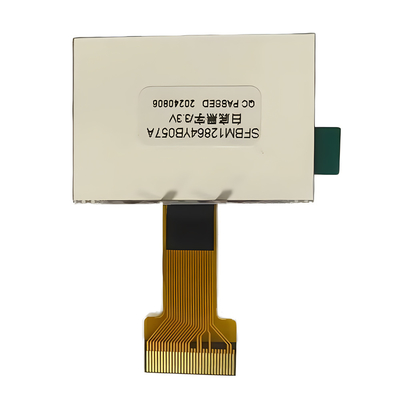

โมดูล COG 128X64 พิกเซล FSTN โบสิต 3.3v การแนะนําสินค้า
LCD 128x64 COG เป็นโมดูลเมทริกซ์จุดกราฟฟิกราคาถูกที่ใช้กันอย่างมาก เนื่องจากราคาถูก, ความสะดวกต่อผู้ใช้งาน และการเขียนโปรแกรมง่ายSAEFDISPLAY ให้บริการมากกว่า 1000 ขนาดที่แตกต่างกัน (VA) ของผลิตภัณฑ์มาตรฐานสําหรับลูกค้าที่จะเลือก, ประหยัดพวกเขาค่าใช้จ่ายเครื่องมือสูง. กรุณาติดต่อทีมงานขายของเราสําหรับรายละเอียดเฉพาะเจาะจง. ด้านบวก FSTN COG LCD สามารถมีไฟหลังสีที่แตกต่างกัน, เช่นเหลือง, เขียว, ขาว, ส้ม,แอมเบอร์ และอื่นๆ บนจอ LCD COG 128x64 ที่แสดงผลลบ สามารถเพิ่มแสงเบื้องหลังสีขาว, สีฟ้า และสีอื่น ๆ ได้เช่นกันซึ่งสามารถเพิ่มความแตกต่างและมุมมองของจอแสดงภาพได้มาก.
ลักษณะ
รายละเอียดทางกล
| รายการ | รายละเอียด | UNIT |
| ขนาดโมดูล ((L × W × H) | 400.0L × 28.0.0W×4.5 (สูงสุด) H | mm |
| พื้นที่ดู ((W × H) | 370.0×200 | mm |
| พื้นที่ใช้ได้ | 128×64 | จุด |
| ดอท พิช (Dot Pitch) | 0.27×0.27 | mm |
| ขนาดจุด ((W × H) | 0.245×0.245 | mm |
การวาด
การนิยาม Pin
| รายการ | สัญลักษณ์ | ระดับ | ปฏิบัติหน้าที่ |
| 1 | VDD | +3.3V | พลังงานสําหรับตรรกะ |
| 2 | C86 | H/L | H:6800 คู่ L:8080 คู่ |
| 3 | VSS | 0V | พลังงานพื้นดิน |
| 4 | V0 | รางวัล |
เชื่อมต่อ capacitor ระหว่างปลายทางนี้และปลายทาง VSS |
| 5 | V1 | รางวัล | |
| 6 | V2 | รางวัล | |
| 7 | V3 | รางวัล | |
| 8 | V4 | รางวัล | |
| 9 | CAP2- | รางวัล | เชื่อมต่อตัวประกอบระหว่างปลายนี้และปลาย CAP2 + |
| 10 | CAP2+ | รางวัล | เชื่อมต่อ capacitor ระหว่างปลายทางนี้และปลายทาง CAP2- |
| 11 | CAP1- | รางวัล | เชื่อมต่อตัวประกอบระหว่างปลายนี้และปลาย CAP1- |
| 12 | CAP1+ | เชื่อมต่อตัวประกอบระหว่างปลายนี้และปลาย CAP1 + | |
| 13 | CAP3+ | รางวัล | เชื่อมต่อตัวประกอบระหว่างปลายนี้และปลาย CAP1- |
| 14 | VOUT | เชื่อมต่อ capacitor ระหว่างปลายนี้และ VSS หรือปลาย VDD | |
| 15 | VSS | 0V | พลังงานพื้นดิน |
|
16 ~ 23 |
D7 ~ D0 |
H/L |
บัสข้อมูลสองทิศ 8 บิต |
|
24 |
/RD |
H/L |
8080 ปานกลาง: รถบัสข้อมูลอยู่ในสภาพการออกเมื่อสัญญาณนี้คือ 6800 Paralle: นี่คือเทอร์มินัลการใส่เวลา enable ของ MPU รุ่น 6800 |
|
25 |
/WR |
H/L |
8080 ทิศทาง:สัญญาณบนบัสข้อมูลถูกจับไว้ที่ขอบขึ้นของสัญญาณ /WR 6800 Parallel:H:Read L:Write |
| 26 | A0 | H/L |
H: แสดงว่า D0 ถึง D7 เป็นข้อมูลที่แสดง L: แสดงว่า D0 ถึง D7 เป็นข้อมูลควบคุม |
| 27 | /RES | H/L | การดําเนินการรีเซ็ตจะดําเนินการโดยระดับสัญญาณ /RES |
| 28 | CS1 | L | สัญญาณเลือกชิป |
ขั้นต่ําสุด
| รายการ | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | สภาพ |
| โลเตชั่นไฟฟ้า | Vdd | 2.5 | 3.6 | V | Vss=0V |
| ความดันทางเข้า | ไวน์ | 0 | Vdd | V | Vss=0V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | +70 | °C | ไม่มีการดึงดูด |
| อุณหภูมิในการเก็บ | Tst | - 30 | +80 | °C | ไม่มีการดึงดูด |
ลักษณะของไฟหลัง (สี: ขาว)
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | สภาพ |
| ความดันด้านหน้า | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| ความสว่าง | Lv | 280 | 350 | 420 | cd/m2 | |
| จํานวน LED | - | - | 3 | - | ชิ้น | - |
| โหมดการเชื่อมต่อ | P | - | คู่เคียง | - | - | - |
