รายละเอียดสินค้า:
|
| คําสําคัญ: | จอ LCD TFT LVDS ขนาด 7 นิ้ว | หน้าจอสัมผัส: | ปราศจาก |
|---|---|---|---|
| การแก้ไข: | 1024*600 | ครอบแก้ว: | โอเอ็มเอ็ม |
| อินเตอร์เฟซ: | แอลวีดีเอส | ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตร.ม |
| อุณหภูมิในการทำงาน: | -30 ถึง +80℃ | อุณหภูมิในการจัดเก็บ: | -30 ถึง +85°C |
| อายุการใช้งาน LED: | 40,000 ชม | หมายเลขพิน: | 20 พิน |
| บอร์ดควบคุม: | ด้วย | ดูทิศทาง: | มุมมองทั้งหมด |
| เน้น: | 7 นิ้ว TFT Display เกรดอุตสาหกรรม 1000 นิท,1000nits Industrial Grade TFT Display |
||
7" LVDS TFT LCD 20pins การนําเสนอสินค้า
รุ่นหมายเลข :SFTO700SH-7168A10-N
รุ่น SFTO700SH-7168A10-N เป็นอินเตอร์เฟซ LVDS (Low Voltage Differential Signaling) ขนาด 7 นิ้ว ที่ใช้งานจอ LCD TFT แมตริกซ์เคลื่อนไหวสี สนับสนุนความละเอียด 1024x600 จุดจอ TFT เกรดอุตสาหกรรมนี้เป็นแบบ IPS และความสว่างสูง (1000nits) โมดูลจอ LCD. โมดูลมีมุมชมที่กว้างขวาง ขอบคุณแพนล IPS ซึ่งเป็นหนึ่งในเทคนิคที่นิยมที่สุดในตลาดในขณะนี้. ขนาดโมดูลคือ 165 ((H) × 100 ((V) × 5.7 ((D) mm; พื้นที่มีประสิทธิภาพ 1542144 ((H) × 85.92(V) มม. มอนิเตอร์ TFT นี้รองรับ LVDS อินเตอร์เฟซ. ด้วยความช่วยเหลือของพื้นผิวจอกันแสงสว่าง, จอไม่สะท้อนแสงและรักษาคุณภาพภาพภาพที่ดีกว่าภายใต้แสงอาทิตย์,เหมาะสําหรับการใช้งานภายนอก.
ความดันไฟฟ้าตั้งแต่ 3.0V ถึง 3.6V ค่าเฉพาะ 3.3V ใช้งานในช่วงอุณหภูมิจาก -30 ถึง +80 °C อุณหภูมิการเก็บรักษาจาก -30 ถึง +85 °C
ข้อมูลทั่วไป
|
ไม่ ไม่ |
รายการ | รายละเอียด | หน่วย |
| 1 | ขนาดของพานิล | 7 | นิ้ว |
| 2 | จํานวนพิกเซล | 1024 × 3 ((RGB) × 600 | พิกเซล |
| 3 | พื้นที่ทํางาน | 154.2144 ((H) ×85.92 ((V) | mm |
| 4 | พิกเซลปิช | 0.1506 ((H) ×0.1432 ((V) | mm |
| 5 | มิติการออกแบบ | 165 ((H) × 100 ((V) × 5.7 ((D) | mm |
| 6 | การจัดวางพิกเซล | RGB - สาย | - |
| 7 | โหมดการแสดง | IPS กับปกติเป็นสีดํา | - |
| 8 | ทิศทางการดู | ทั้งหมด ทิศทางการดู | - |
| 9 | แสดงสี | 16.7M | - |
| 10 | อินเตอร์เฟซ | LVDS | - |
| 11 | ไฟหลัง | LED ขาว | - |
| 12 | ความสว่าง | 1000 | cd/m2 |
| 13 | ไดรฟ์ IC | - | - |
| 14 | อุณหภูมิการทํางาน | -30 ~ 80 | oC |
| 15 | อุณหภูมิในการเก็บ | -30 ~ 85 | oC |
| 16 | น้ําหนัก | 116 ((แบบ) | g |
IPS TFT LCD 7" LVDS 1000nits 1024x600dots ผลิตภัณฑ์การวาด
การนิยาม Pin
|
ปิน ไม่ ไม่ |
สัญลักษณ์ | I/O | หน้าที่ |
| 1 | VDD | P | พลังงานไฟฟ้า VDDIN=3.3V |
| 2 | VDD | P | พลังงานไฟฟ้า VDDIN=3.3V |
| 3 | LED_EN | ฉัน | พลังงานไฟฟ้า VDDIN ((3.3 ~ 5.0V) |
| 4 | GND | P | ดิน |
| 5 | RXIN0N | ฉัน | ข้อมูลความแตกต่าง 0-LVDS |
| 6 | RXIN0P | ฉัน | ข้อมูลความแตกต่าง 0+LVDS |
| 7 | GND | P | ดิน |
| 8 | RXIN1N | ฉัน | ข้อมูลความแตกต่าง 1-LVDS |
| 9 | RXIN1P | ฉัน | ข้อมูลความแตกต่าง 1+LVDS |
| 10 | GND | P | ดิน |
| 11 | RXIN2N | ฉัน | ข้อมูลความแตกต่าง 2-LVDS |
| 12 | RXIN2P | ฉัน | ข้อมูลความแตกต่าง 2+LVDS |
| 13 | GND | P | ดิน |
| 14 | RX_CLKN | ฉัน | -LVDS อนุพันธ์การเข้าเวลา |
| 15 | RX_CLKP | ฉัน | +LVDS การใส่เวลาแบบความแตกต่าง |
| 16 | GND | P | ดิน |
| 17 | RXIN3N | ฉัน | การเข้าระยะเวลาแบบความแตกต่าง 3-LVDS |
| 18 | RXIN3P | ฉัน | 3+LVDS การเข้าเวลาแบบความแตกต่าง |
| 19 | PWM | ฉัน | ความสว่างของแสงเบื้องหลัง:ใช้สัญญาณความแรงดันแบบตรงกัน 0.7V ถึง 1.4V |
| 20 | VLED | P | พลังงานไฟฟ้า VLED = 5 ~ 12V ((ประเภท.) |
สภาพการทํางานทั่วไป
| รายการ | สัญลักษณ์ | ค่า | หน่วย | |||
| นาที | แบบว่า | แม็กซ์ | ||||
| ความดันไฟฟ้าแบบดิจิตอล | VDD | 3 | 3.3 | 3.6 | V | |
| พลังงานไฟฟ้าสําหรับ LED | VLED | 4.8 | 5 | 12 | V | |
| ไฟฟ้า IC ให้ความแรงดัน | AVEE | -6 | - 5 | - 4.5 | V | |
| AVDD | 4.5 | 5.5 | 6 | V | ||
| ไดรเวอร์ IC ให้ความกระชับกําลังภายใน | VGH | 9 | - | 20 | V | |
| VGL | - 20 | - | -9 | V | ||
| ความดันสัญญาณเข้า | ระดับต่ํา | VIL | 0 | - | 0.3*VDD | V |
| ระดับสูง | HIV | 0.7*VDD | - | VDD | V | |
รายละเอียดไฟหลัง
| รายการ | สัญลักษณ์ | ค่า | หน่วย | คําสังเกต | ||
| นาที | แบบว่า | แม็กซ์ | ||||
| ความดันด้านหน้า | VF | 19.6 | 21 | 23.1 | V | |
| กระแสไฟฟ้า | ถ้า | 55 | 60 | 65 | mA | IF=20mA/1 ชิป |
| ความดันสัญญาณ PWM | PWM_h | 2 | 3.3 | 3.6 | V | - |
| PWM_l | 0 | - | 0.5 | - | ||
| ความถี่ PWM ออก | PWM_f | - | 200 | 20K | Hz | - |
| LED เปิดความแรงกด | EN_h | 2.6 | 3.3 | 3.6 | V | - |
| EN_l | 0 | - | 0.4 | - | ||
รายละเอียดออปติก
| รายการ | สัญลักษณ์ | สภาพ | ค่า | หน่วย | |||
| นาที | แบบว่า | แม็กซ์ | |||||
| Viลักษณะมุม | คุณ | CR≥10 | - | 85 | - | ระดับ | |
| ΘD | - | 85 | - | ||||
| ΘL | - | 85 | - | ||||
| ΘR | - | 85 | - | ||||
| เวลาตอบสนอง | ตัน+TOFF | θ=Φ =0 ° | - | 19 | 25 | ms | |
| ปกติ | |||||||
| การดู | |||||||
| มุม | |||||||
| อัตราความแตกต่าง | CR | 400 | 500 | - | - | ||
| ความสว่าง | L | 1000 | - | cd/m2 | |||
| ความเหมือนกันของความสว่าง | YU | 70 | 75 | - | % | ||
| สีสี (CIE1931) | สีขาว | WX | 0.276 | 0.296 | 0.316 | ||
| WY | 0.302 | 0.322 | 0.342 | ||||
| สีแดง | RX | - | - | - | |||
| RY | - | - | - | ||||
| สีเขียว | GX | - | - | - | |||
| GY | - | - | - | ||||
| สีฟ้า | BX | - | - | - | |||
| โดย | - | - | - | ||||

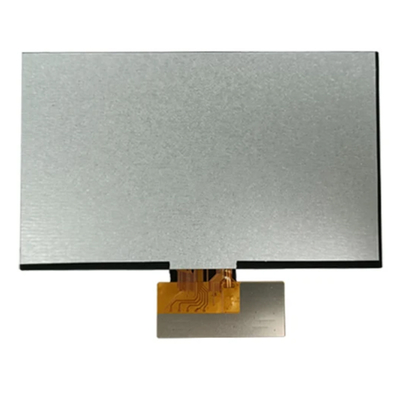

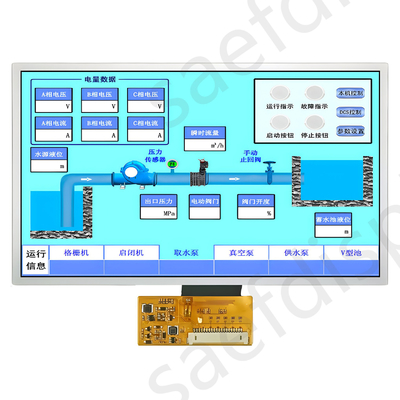

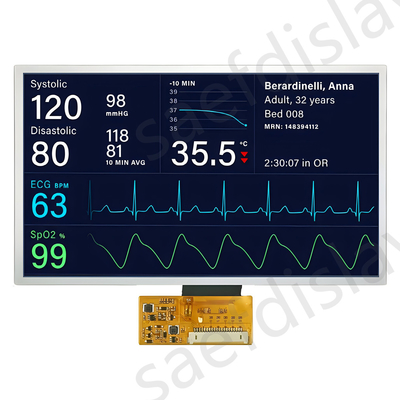

IPS TFT LCD 7" LVDS 1000nits 1024x600dots สินค้า Iแม็ก
