รายละเอียดสินค้า:
|
| สินค้า: | TFT RGB ขนาด 9 นิ้ว | การแก้ไข: | 800 RGB × 480 |
|---|---|---|---|
| หน้าจอสัมผัส: | ร.ฟ.ท | อินเตอร์เฟซ: | RGB |
| ความส่องสว่างของพื้นผิว: | 400 cd/m2(ไนต์) | ดูทิศทาง: | 6H |
| หมายเลขพิน: | 50 ปิน | ภาพลักษณะ ดิม: | 211.1(กว้าง)×126.5(สูง)×7.3(ลึก) (มม.) |
| พื้นที่ทํางาน: | 201.8 (H) x 114.5 ((V) (mm) | การบํารุงผิว: | การเคลือบแข็ง (3H) |
| แสดงสี: | 16.7 ม | การเชื่อมต่อ: | ZIF |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | หน้าจอจอเครื่องสวยขนาด 9 นิ้ว,800x480 หน้าจอแสดงเครื่องสําอางงาม,หน้าจอแสดงเครื่องสวย RTP |
||

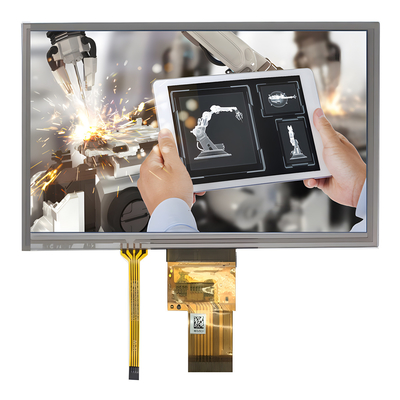

9 นิ้ว TFT LCD 800x480 กับ RTP การแนะนําสินค้า
SFTO900SH-7170A4T เป็นจอ LCD TN TFT ความสว่างสูง 800 × 4800 มม. ขนาดโมดูลคือ 211.1 ((W) × 126.5 ((H) × 7.3 ((D) มม. พื้นที่มีประสิทธิภาพ 201.8 × 114.5 มม. และมิติด้านขัด 9 นิ้ว.โมดูล TFT นี้ใช้เทคโนโลยี TN, ด้วยสัดส่วนส่วนทั่วไปของ 4: 3 และมุมมองที่กว้าง (70/70/50/70 องศา) ซึ่งมีข้อได้เปรียบในเรื่องค่าใช้จ่ายที่ดีและเพิ่มประสบการณ์ทางสายตาของลูกค้าของผลิตภัณฑ์ของมัน
นอกจากนี้ SFTO900SH-7170A4T ยังมีคุณสมบัติสินค้า 3 ประการ คือ ความสว่างสูง (1000 cd/m2), ความแตกต่างสูง (800:1) และการป้องกันแสงสว่างคุณสมบัติเหล่านี้ช่วยเพิ่มการแสดงภาพในสภาพแวดล้อมแสงที่ซับซ้อนการพัฒนาประสบการณ์ทางสายตาของสินค้าของผู้บริโภคในสภาพต่าง ๆ
โมดูล TFT ใช้อินเตอร์เฟซ RGB 24 บิต (เครื่องเชื่อม Hirose FT12A-50S-0.5H)และอินเตอร์เฟซ RGB ขึ้นอยู่กับความต้องการของ MCU ของลูกค้าเครื่องมืออัตโนมัติบ้าน, การประชุมโทรศัพท์, เครื่องวิเคราะห์, เครื่องใช้ในครัวเรือน, อัตโนมัติบ้าน, และระบบรักษาความปลอดภัย
ลักษณะ
| รายการ | รายละเอียด |
| ขนาด LCD | 90.0 นิ้ว ((ฉาก) |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน |
| การแก้ไข | 800 × 3 ((RGB) × 480 |
| โหมดการแสดง | ปกติเป็นสีขาว ส่งสัญญาณ |
| สูงจุด | 0.0825 ((W) × 0.2327 ((H) มม |
| พื้นที่ทํางาน | 198.000(W) × 111.696 ((H) มม. |
| ขนาดโมดูล | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) มม. |
| ขนาดโมดูล ((พร้อม RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) มม. |
| การบํารุงผิว | ป้องกันแสงสว่าง |
| การจัดเรียงสี | สาย RGB |
| อินเตอร์เฟซ | RGB |
| ดูทิศทาง ((Gray Inversion) | เวลา 6 โมง |
| การใช้พลังงานไฟหลัง | 2.046W ((ประเภท) |
| การบริโภคพลังงานของแผ่น | 0.360W ((ประเภท.) |
| น้ําหนัก | TBD |

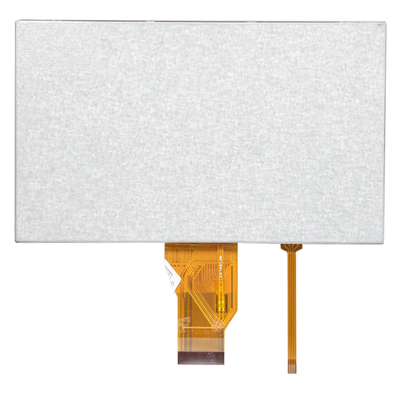

9 นิ้ว TFT LCD 800x480 กับ RTP สินค้าการวาด
อัตราการเรตติ้งสูงสุด
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
|
| นาที | แม็กซ์ | ||||
|
ความดันไฟฟ้า |
DVDD | - 03 | 5.0 | V | |
| AVDD | - 05 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - 12 คน0 | - สอง0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
อุณหภูมิการทํางาน อุณหภูมิการเก็บ |
TOP | - 20 | 70 | °C | |
| TST | - 30 | 80 | °C | ||
| สายไฟ LED สะเทือนความกระตุ้น | VR | - | 1.2 | V | ทุก LED หมายเหตุ 2 |
| ไฟไฟ LED ต่อไป | IF | - | 25 | mA | แต่ละ LED |
การบริโภคปัจจุบัน
(GND=AVSS=0V)
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบว่า | แม็กซ์ | ||||
|
ปัจจุบันสําหรับ Driver |
IGH | - | 0.3 | 1 | mA | VGH = 17.0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5.0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3.3V | |
| IAVDD | - | 32 | 50 | mA | AVDD = 10.4V | |
สภาพการขับรถด้วยไฟหลัง
|
|
สัญลักษณ์ |
ค่า |
หน่วย |
||
| นาที | แบบว่า | แม็กซ์ | |||
| โลเตจสําหรับแสงเบื้องหลัง LED | VL | 8.4 | 9.3 | 10.2 | V |
| กระแสไฟฟ้าสําหรับแสงเบาะหลัง LED | IL | 198 | 220 | 242 | mA |
| ระยะเวลาใช้งาน LED | - | 40,000 | - | - | นาที |
การนิยาม Pin
| ไม่ ไม่ | สัญลักษณ์ | I / O | หน้าที่ |
| 1 | VLED | - | พลังงานสําหรับแสงเบาะหลัง LED |
| 2 | VLED | - | พลังงานสําหรับแสงเบาะหลัง LED |
| 3 | GLED | - | แผ่นดินสําหรับแสงเบื้องหลัง LED |
| 4 | GLED | - | แผ่นดินสําหรับแสงเบื้องหลัง LED |
| 5 | GND | P | แผ่นดินพลังงาน |
| 6 | VCOM | ฉัน | ความดันทั่วไป |
| 7 | DVDD | P | พลังงานสําหรับวงจรดิจิตอล |
| 8 | MODE | ฉัน | เลือกโหมด DE/SYNC |
| 9 | DE | ฉัน | เปิดการใส่ข้อมูล |
| 10 | VS | ฉัน | การเข้า Sync แบบตั้ง |
| 11 | HS | ฉัน | การเข้า Sync ทิศทาง |
| 12 - 19 | B7 - B0 | ฉัน | ข้อมูลสีฟ้า (MSB) |
| 20 - 27 | G7 - G0 | ฉัน | ข้อมูลสีเขียว ((MSB) |
| 28 - 35 | R7 | ฉัน | ข้อมูลสีแดง ((MSB) |
| 36 | GND | P | พลังงานพื้นดิน |
| 37 | DCLK | ฉัน | นาฬิกาตัวอย่าง |
| 38 | GND | P | พลังงานพื้นดิน |
| 39 | L/R | ฉัน | เลือกซ้าย / ขวา |
| 40 | U/D | ฉัน | การเลือกขึ้น/ลง |
| 41 | VGH | P | ประตู ON Voltage |
| 42 | VGL | P | ประตู OFF Voltage |
| 43 | AVDD | P | พลังงานสําหรับวงจรแบบแอนลาจ |
| 44 | กําหนดใหม่ | ฉัน | พินรีเซ็ทโลก |
| 45 | NC | - | ไม่มีการเชื่อมต่อ |
| 46 | VCOM | ฉัน | ความดันทั่วไป |
| 47 | DITHB | ฉัน | ฟังก์ชันการระงับ |
| 48 | GND | P | พลังงานพื้นดิน |
| 49 | NC | - | ไม่มีการเชื่อมต่อ |
| 50 | NC | - | ไม่มีการเชื่อมต่อ |

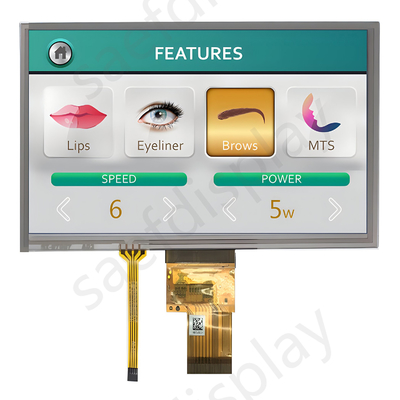

9 นิ้ว TFT LCD 800x480 กับ RTP สินค้าภาพ
การทดสอบความน่าเชื่อถือ
| สินค้าทดสอบ |
สภาพการทดสอบ
|
การตรวจสอบหลังการทดสอบ |
| การทํางานในอุณหภูมิสูง | 85°C เป็นเวลา 96 ชั่วโมง |
หลังจากการทดสอบเสร็จสิ้น ตัวอย่าง LCD ที่ได้รับการทดสอบจะต้องวางอยู่ในสภาพอากาศในห้องที่มีอุณหภูมิและความชื้นปกติ 2 - 4 ชั่วโมงหรือมากกว่า ก่อนการตรวจสอบทางการทํางานและทางสายตาตัวอย่างไม่ได้รับอนุญาตให้มีความบกพร่องดังต่อไปนี้: 2หน่วยที่ทดสอบแต่ละหน่วยสามารถใช้ได้สําหรับโครงการทดสอบเพียงอย่างเดียว |
| การทํางานในอุณหภูมิต่ํา | -30°C เป็นเวลา 96 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิสูง | 85°C เป็นเวลา 96 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิต่ํา | -30°C เป็นเวลา 96 ชั่วโมง | |
| การใช้งานอุณหภูมิสูง การใช้งานความชื้น | 60 °C, 90%RH 72 ชั่วโมง | |
| โชคความร้อน | -10°C ((30 นาที) ~+25°C ((5 นาที) ~ +60°C ((30 นาที) ตลอด 10 วงจร | |
| การทดสอบการสั่นสะเทือน (ไม่ใช้งาน) |
ความถี่: 10 ~ 55Hz ความถี่:1.0 มิลลิเมตร เวลาการกวาด: 11 นาที ระยะเวลาการทดสอบ: 6 วงจรสําหรับแต่ละทิศทางของ X, Y, Z |
|
| การทดสอบไฟฟ้าสติก | การสัมผัส ±4KV การสัมผัสอากาศ ±8KV |
