รายละเอียดสินค้า:
|
| สินค้า: | 9 นิ้ว RTP TFT | การแก้ไข: | 800 RGB × 480 |
|---|---|---|---|
| หน้าจอสัมผัส: | ร.ฟ.ท | อินเตอร์เฟซ: | RGB |
| ความส่องสว่างของพื้นผิว: | 400 cd/m2(ไนต์) | ดูทิศทาง: | 6H |
| หมายเลขพิน: | 50 ปิน | ภาพลักษณะ ดิม: | 211.1(กว้าง)×126.5(สูง)×7.3(ลึก) (มม.) |
| พื้นที่ทํางาน: | 201.8 (H) x 114.5 ((V) (mm) | การบํารุงผิว: | การเคลือบแข็ง (3H) |
| แสดงสี: | 16.7 ม | การเชื่อมต่อ: | ZIF |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูล TFT 9 นิ้ว,โมดูล TFT อินเตอร์เฟซ 50Pin,โมดูล TFT ระดับอุตสาหกรรม |
||
อุตสาหกรรม/การแพทย์เกรด 9 นิ้ว TFT กับ RTP การนําเสนอสินค้า
SAEF Technology SFTO900SH-7170A4T เป็นจอสัมผัส LCD ขนาด 9 นิ้ว สินค้าอุตสาหกรรม/การแพทย์ มีความละเอียด 1280x800 พิกเซล ระยะความแรงของ VDD คือ 3V ถึง 3.6Vความสว่างของ SFTO900SH-7170A4T คือ 400cd/m2ใช้ในอุปกรณ์และเครื่องวัด จีพีเอส อุปกรณ์ POS เทอร์มินัล อ่านเงินสด สแกนเนอร์ อัตโนมัติบ้าน โทรประชุม เครื่องวิเคราะห์ อุปกรณ์บ้าน อัตโนมัติบ้านและระบบรักษาความปลอดภัย.
จอแสดงภาพ TFT เกรดอุตสาหกรรมขนาด 9 นิ้วนี้สามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 °C ถึง +70 °C โดยมีช่วงอุณหภูมิในการเก็บของ -30 °C ถึง +80 °Cผลิตภัณฑ์นี้มีจอสัมผัสที่มีความต้านทานขนาด 211.1 ((W) × 126.5 ((H) × 7.3 ((D) มิลลิเมตร, รองรับอินเตอร์เฟซ RGB 24 บิต และ 50 พิน (การเชื่อมต่อzip)
ลักษณะ
| รายการ | รายละเอียด |
| ขนาด LCD | 90.0 นิ้ว ((ฉาก) |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน |
| การแก้ไข | 800 × 3 ((RGB) × 480 |
| โหมดการแสดง | ปกติเป็นสีขาว ส่งสัญญาณ |
| สูงจุด | 0.0825 ((W) × 0.2327 ((H) มม |
| พื้นที่ทํางาน | 198.000(W) × 111.696 ((H) มม. |
| ขนาดโมดูล | 211.1 ((W) × 126.5 ((H) × 5.9 ((D) มม. |
| ขนาดโมดูล ((พร้อม RTP) | 211.1 ((W) × 126.5 ((H) × 7.3 ((D) มม. |
| การบํารุงผิว | ป้องกันแสงสว่าง |
| การจัดเรียงสี | สาย RGB |
| อินเตอร์เฟซ | RGB |
| ดูทิศทาง ((Gray Inversion) | เวลา 6 โมง |
| การใช้พลังงานไฟหลัง | 2.046W ((ประเภท) |
| การบริโภคพลังงานของแผ่น | 0.360W ((ประเภท.) |
| น้ําหนัก | TBD |
TFT เกรดอุตสาหกรรม/การแพทย์ 9 นิ้ว พร้อมภาพวาดสินค้า RTP
อัตราการเรตติ้งสูงสุด
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
|
| นาที | แม็กซ์ | ||||
|
ความดันไฟฟ้า |
DVDD | - 03 | 5.0 | V | |
| AVDD | - 05 | 13.5 | V | ||
| VGH | 13.0 | 19.0 | V | ||
| VGL | - 12 คน0 | - สอง0 | V | ||
| VGH-VGL | - | 31.0 | V | ||
|
อุณหภูมิการทํางาน อุณหภูมิการเก็บ |
TOP | - 20 | 70 | °C | |
| TST | - 30 | 80 | °C | ||
| สายไฟ LED สะเทือนความกระตุ้น | VR | - | 1.2 | V | ทุก LED หมายเหตุ 2 |
| ไฟไฟ LED ต่อไป | IF | - | 25 | mA | แต่ละ LED |
สภาพการทํางานทั่วไป
(GND=AVSS=0V หมายเหตุ 1)
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบว่า | แม็กซ์ | ||||
|
ความดันไฟฟ้า |
DVDD | 3.0 | 3.3 | 3.6 | V | หมายเหตุ 2 |
| AVDD | 10.2 | 10.4 | 10.6 | V | ||
| VGH | 16.3 | 17.0 | 17.7 | V | ||
| VGL | - 5 คน7 | - 5 คน0 | - 4.3 | V | ||
| ความดันสัญญาณเข้า | VCOM | 3.2 | 4.2 | 5.2 | V | หมายเหตุ 4 |
| โลจิกการเข้า ความดันสูง | HIV | 0.7 DVDD | - | DVDD | V |
หมายเหตุ 3 |
| ความตึงเครียดต่ําในระบบปริมาตรฐานการเข้า | VIL | 0 | - | 0.3 DVDD | V | |
หมายเหตุที่ 1: พยายามใช้ DVDD และ VGL บนจอ LCD ก่อน, แล้วใช้ VGH.
หมายเหตุที่ 2: การตั้งค่า DVDD ควรตรงกับความแรงไฟออกสัญญาณ (ดูหมายเหตุ 3) ของบอร์ดระบบของลูกค้า
หมายเหตุ 3: DCLK,HS,VS,RESET,U/D, L/R,DE,R0~R7,G0~G7,B0~B7,MODE,DITHB
หมายเหตุที่ 4: VCOM แบบเฉพาะอย่างยิ่งเป็นค่าอ้างอิงเท่านั้น, มันต้องถูกปรับปรุงให้เหมาะสมกับแต่ละ LCM.
การบริโภคปัจจุบัน
(GND=AVSS=0V)
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบว่า | แม็กซ์ | ||||
|
ปัจจุบันสําหรับ Driver |
IGH | - | 0.3 | 1 | mA | VGH = 17.0V |
| IGL | - | 0.3 | 1 | mA | VGL = -5.0V | |
| IDVDD | - | 5.5 | 10 | mA | VCC = 3.3V | |
| IAVDD | - | 32 | 50 | mA | AVDD = 10.4V | |
สภาพการขับรถด้วยไฟหลัง
|
|
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบว่า | แม็กซ์ | ||||
| โลเตจสําหรับแสงเบื้องหลัง LED | VL | 8.4 | 9.3 | 10.2 | V | หมายเหตุ 1 |
| กระแสไฟฟ้าสําหรับแสงเบาะหลัง LED | IL | 198 | 220 | 242 | mA | |
| ระยะเวลาใช้งาน LED | - | 40,000 | - | - | นาที | หมายเหตุ 2 |
หมายเหตุที่ 1: ความดันไฟฟ้าไฟฟ้า LED ถูกกําหนดโดยจํานวนของ LED ที่ Ta = 25 °C และ IL = 220mA
หมายเหตุ 2: ช่วงเวลาใช้งานของ LED ได้ถูกกําหนดว่า ความสว่างของโมดูลลดลงเป็น 50% ของความสว่างเดิมที่ Ta = 25 °C และ IL = 220mA
IL การทํางานต่ํากว่า 220 mA
คุณสมบัติทางแสง
|
รายการ |
สัญลักษณ์ |
สภาพ |
ค่า |
หน่วย |
||
| นาที | แบบว่า | แม็กซ์ | ||||
|
มุมมอง (CR≥ 10) |
θL | Φ=180° ((9 ชั่วโมง) | 60 | 70 | - |
ระดับ |
| θR | Φ=0°(3 โมง) | 60 | 70 | - | ||
| θT | Φ=90° (เวลา 12 โมง) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ชั่วโมง) | 60 | 70 | - | ||
|
เวลาตอบสนอง |
น้ํามัน |
ปกติ θ=Φ=0° |
- | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| อัตราความแตกต่าง | CR | 400 | 500 | - | - | |
|
สีสี |
WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 |
- |
||
| ความสว่าง | L |
- |
450 |
- |
cd/m2 | |
| ความสว่าง ((พร้อม RTP) | L | - | 400 |
- |
cd/m2 | |
| ความเหมือนกันของความสว่าง | YU | 70 | 75 |
- |
% | |
การนิยาม Pin
| ไม่ ไม่ | สัญลักษณ์ | I / O | หน้าที่ |
| 1 | VLED | - | พลังงานสําหรับแสงเบาะหลัง LED |
| 2 | VLED | - | พลังงานสําหรับแสงเบาะหลัง LED |
| 3 | GLED | - | แผ่นดินสําหรับแสงเบื้องหลัง LED |
| 4 | GLED | - | แผ่นดินสําหรับแสงเบื้องหลัง LED |
| 5 | GND | P | แผ่นดินพลังงาน |
| 6 | VCOM | ฉัน | ความดันทั่วไป |
| 7 | DVDD | P | พลังงานสําหรับวงจรดิจิตอล |
| 8 | MODE | ฉัน | เลือกโหมด DE/SYNC |
| 9 | DE | ฉัน | เปิดการใส่ข้อมูล |
| 10 | VS | ฉัน | การเข้า Sync แบบตั้ง |
| 11 | HS | ฉัน | การเข้า Sync ทิศทาง |
| 12 - 19 | B7 - B0 | ฉัน | ข้อมูลสีฟ้า (MSB) |
| 20 - 27 | G7 - G0 | ฉัน | ข้อมูลสีเขียว ((MSB) |
| 28 - 35 | R7 | ฉัน | ข้อมูลสีแดง ((MSB) |
| 36 | GND | P | พลังงานพื้นดิน |
| 37 | DCLK | ฉัน | นาฬิกาตัวอย่าง |
| 38 | GND | P | พลังงานพื้นดิน |
| 39 | L/R | ฉัน | เลือกซ้าย / ขวา |
| 40 | U/D | ฉัน | การเลือกขึ้น/ลง |
| 41 | VGH | P | ประตู ON Voltage |
| 42 | VGL | P | ประตู OFF Voltage |
| 43 | AVDD | P | พลังงานสําหรับวงจรแบบแอนลาจ |
| 44 | กําหนดใหม่ | ฉัน | พินรีเซ็ทโลก |
| 45 | NC | - | ไม่มีการเชื่อมต่อ |
| 46 | VCOM | ฉัน | ความดันทั่วไป |
| 47 | DITHB | ฉัน | ฟังก์ชันการระงับ |
| 48 | GND | P | พลังงานพื้นดิน |
| 49 | NC | - | ไม่มีการเชื่อมต่อ |
| 50 | NC | - | ไม่มีการเชื่อมต่อ |

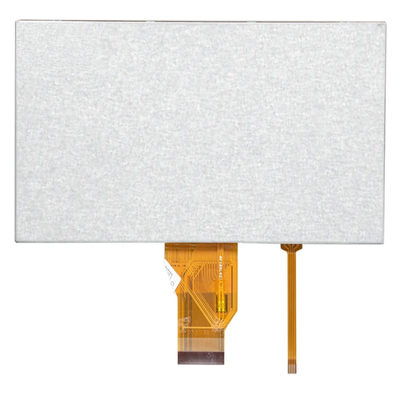

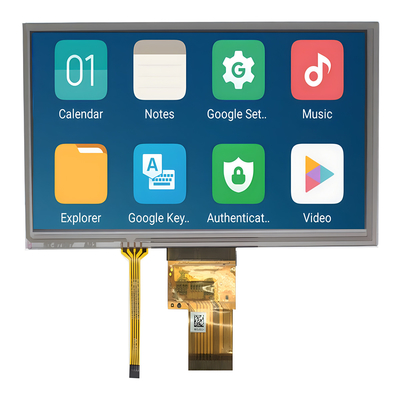

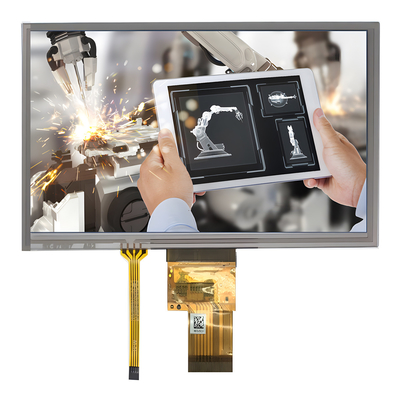

อุตสาหกรรม/การแพทย์เกรด 9 นิ้ว TFT กับภาพสินค้า RTP
