รายละเอียดสินค้า:
|
| สินค้า: | จอ LCD TFT ขนาด 1.3 นิ้ว | หน้าจอสัมผัส: | ปราศจาก |
|---|---|---|---|
| การแก้ไข: | 240x240 จุด | ครอบแก้ว: | สามารถปรับแต่งได้ |
| ดูทิศทาง: | มุมมองอิสระ ((80/80/80/80) | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI |
| หมายเลขพิน: | 12 พิน | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| ความส่องสว่างของพื้นผิว: | 250 cd/m2(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | 1.3 นิ้ว ตารางจอ LCD,240x240 ตารางจอ LCD,1จอ LCD SPI ขนาด.3 นิ้ว |
||
1.3 นิ้ว IPS TFT LCD 12 ปิน การแนะนําสินค้า
SFTO130JY-7167AN เป็นจอ LCD TFT สี่เหลี่ยมสีเต็ม ขนาดเส้นแยก 1.3 นิ้ว และความละเอียด 240x240 มูลูลนี้รองรับอินเตอร์เฟซ SPIทําให้มันสะดวกมากสําหรับผู้ใช้โปรแกรมและใช้ขนาดโมดูลของ SFTO130JY-7167AN ตัวแบบคือ 26.16x29.22 มิลลิเมตร และขนาดพื้นที่ทํางานคือ 23.4x23.4 มิลลิเมตร
เทคโนโลยี IPS ที่ใช้ในผลิตภัณฑ์นี้ทําให้ผู้ใช้สามารถสัมผัสวิวที่หลากหลายของจอและประสบการณ์ผู้ใช้ที่ดีที่สุดจากทิศทางใด ๆเครื่องควบคุม ST7789P3 ได้ถูกบูรณาการในโมดูล, ด้วยความกระชับกระชับกระแสไฟฟ้าทางกลยุทธ์ 3.0V ถึง 3.6V. สามารถทํางานในช่วงอุณหภูมิ -20 °C ถึง +70 °C และช่วงอุณหภูมิการเก็บของของมันคือ -30 °C ถึง +80 °CFPC ของ SFTO130JY-7167AN สามารถปรับแต่งตามความต้องการของผู้ใช้ได้ และสามารถติดตั้งจอสัมผัสแบบมีความต้านทาน (RTP) หรือจอสัมผัสแบบมีประสิทธิภาพใหม่.
ลักษณะ
| รายการ | เนื้อหา |
| ขนาด LCD | 1.3 นิ้ว (( diagonal) |
| โหมดการแสดง | ปกติเป็นสีดํา |
| การแก้ไข | 240 ((H) RGB x 240 ((V) |
| สูงจุด | 0.0975 (H) x 0.0975 ((V) มิลลิเมตร |
| พื้นที่ทํางาน | 23.4 ((H) x 23.4 (V) มิลลิเมตร |
| ขนาดโมดูล | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) มม. |
| การจัดเรียงสี | RGB สายตั้ง |
| อินเตอร์เฟซ | SPI |
| ไดรฟ์ IC | ST7789P3 |
| ความสว่าง | 250 (TYP) cd/m2 |
| ทิศทางการดู | ดูทั้งหมด |
| ไฟหลัง | 2 LED ขาว |
| อุณหภูมิการทํางาน | -20°C ~ + 70°C |
| อุณหภูมิเก็บรักษา | -30°C ~ + 80°C |
| น้ําหนัก | TBD |
1.3 นิ้ว IPS TFT LCD 12 ปิน
การนิยาม Pin
| ไม่ ไม่ | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | ดิน |
| 2 | LEDK | คาโทดของไฟหลัง |
| 3 | LEDA | อานอดของแสงเบื้องหลัง |
| 4 | VCC | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 5 | GND | ดิน |
| 6 | GND | ดิน |
|
7 |
D/C |
เลือกปิน D/C= ราคา 1 ราคา: แสดงข้อมูล D/C = ราคา 0 ราคา: ข้อมูลการสั่งการ |
| 8 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
| 9 | SCL | สตางค์นาฬิกา |
| 10 | SDA | การใส่ข้อมูลลําดับ |
| 11 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
| 12 | GND | ดิน |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
| ความสว่าง |
-- |
250 |
-- |
Cd/m2 |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
20 |
-- |
mA |
| ระยะเวลาการใช้งาน |
-- |
-- |
40000 |
-- |
ชั่วโมง |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพการวัด | นาที | แบบว่า | แม็กซ์ | หน่วย | |
| เวลาตอบสนอง | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
มุมมอง |
θ |
φ = 0o | 25 oC | - | 80 | - |
กรด |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| อัตราความแตกต่าง | CR | - | 25 oC | 800 | - | - | |
|
สีของพิกัด CIE |
สีขาว | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| สีแดง | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
สีเขียว |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
สีฟ้า |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| การถ่ายส่ง (พร้อมเครื่องขั้วขั้ว) | 4. 18 | 4.65 | % | ||||

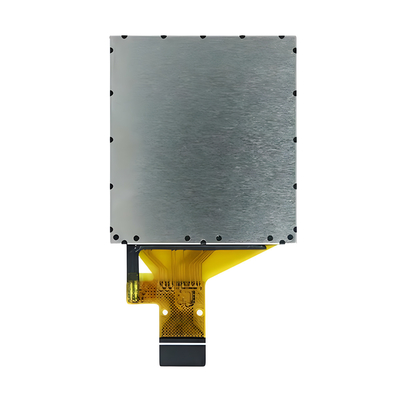

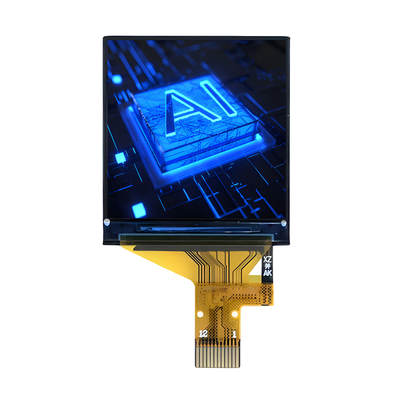

1.3 นิ้ว IPS TFT LCD 12 ปิน ภาพสินค้า
