รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล IPS TFT ขนาด 2.4 นิ้ว | หน้าจอสัมผัส: | หน้าจอสัมผัสแบบต้านทาน |
|---|---|---|---|
| การแก้ไข: | 240*320 | ดูทิศทาง: | มุมมองทั้งหมด |
| อินเตอร์เฟซ: | MCU (ปรับแต่งได้) | หมายเลขพิน: | 25 พิน (ปรับแต่งได้) |
| การเชื่อมต่อ: | ปลั๊กอิน (ปรับแต่งได้) | ความส่องสว่างของพื้นผิว: | 800 cd/m2 (ปรับแต่งได้) |
| ไอซีไดร์เวอร์: | ST7789V | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล TFT LCD ขนาด 2.4 นิ้ว,240X320 โมดูลจอสัมผัสแบบต้านทาน,800nits IPS TFT จอ LCD |
||
SF-TC240H-8269B-T รายละเอียด (2019-12-12) _20...
คําอธิบาย
SAEF TECHNOLOGY SF-TC240H-8269B-T เป็นจอ LCD TFT ประเภท IPS ขนาดเส้นแยก 2.4 นิ้ว ความละเอียดจอ 240x320 QVGA และเนื่องจากการใช้เทคโนโลยี IPSผลิตภัณฑ์มีมุมมอง 80 องศาจากทุกทิศทาง. ขนาดภายนอกของผลิตภัณฑ์นี้คือ 60.26 * 42.72 * 3mm, โดยใช้ ST7789V ไดรเวอร์ IC และ MCU อินเตอร์เฟซ ระยะอุณหภูมิการทํางานของผลิตภัณฑ์นี้คือ -20 ° C ถึง + 70 ° C,ที่สามารถตอบสนองความต้องการของส่วนมากของการใช้งานสินค้าผลิตภัณฑ์นี้มีจอสัมผัสแบบต่อต้าน (RTP) ที่สะดวกต่อการใช้งานและให้ประสบการณ์ผู้ใช้ที่ดีมาก
ลักษณะ
|
ประเภท
|
2.4 นิ้ว TFT IPS LCD
|
|
ขนาดจอ:
|
60.26 * 42.72 * 3 มิลลิเมตร
|
|
สถานที่กําเนิด:
|
กวางดง, จีน
|
|
ชื่อแบรนด์
|
การแสดง SAEF
|
|
ความสว่าง:
|
800 นิท
|
|
อัตราความละเอียด:
|
240X320
|
|
ประเภทอินเตอร์เฟซ:
|
MCU
|
|
ความดันการทํางาน:
|
2.8V
|
|
มุมมอง:
|
มุมมองทั้งหมด
|
|
ไฟหลัง:
|
ไฟ LED สี่ไฟ
|
|
เครื่องควบคุม IC:
|
ST7789
|
|
อุณหภูมิการทํางาน
|
-20°C-+70°C
|
|
อุณหภูมิการเก็บรักษา:
|
-30°C-+80°C
|
การใช้งาน
โมดูล LCD TFT ขนาด 2.4 หน่วยนี้ถูกใช้อย่างแพร่หลายในการควบคุมทางไกล, อุปกรณ์มือถือทางการแพทย์, เครื่องวัดขนาดเล็ก, เครื่องวิเคราะห์, นาฬิกาสมาร์ท, อุปกรณ์ที่ใส่ได้, เป็นต้น
การวาด
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LED_K | O | แคทโดด LED |
| 2 | LED_A | O | แอนโด LED |
| 3 | GND | ฉัน | ดิน |
| 4 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 5 | IOVCC | ฉัน | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
| 6 | FMARK | O | ปิ้นออกอิฟเฟ็คตี้แชร์ |
| 7 | /CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 8 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 9 | RS | ฉัน | ลงทะเบียนเลือกสัญญาณ |
| 10 | /WR | ฉัน | เขียนสัญลักษณ์สตร็อบปินการเข้า |
| 11 | /RD | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 12 | GND | ฉัน | ดิน |
| 13-20 | DB7-DB0 | I/O | แสดงข้อมูล I/O |
| 21 | GND | ฉัน | ดิน |
| 22 | XR | O | ปินพานิลสัมผัส |
| 23 | YD | O | ปินพานิลสัมผัส |
| 24 | XL | O | ปินพานิลสัมผัส |
| 25 | YU | O | ปินพานิลสัมผัส |
ขั้นต่ําสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
ไฟหลัง LEDรายละเอียด
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ |
| โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| กระแสไฟฟ้า | ถ้า | - | 80 | - | mA | - |
| ความดันกลับ | Vr | - | - | 5 | V | - |
| การสูญเสียพลังงาน | Pd | - | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
|
- | 800 | - | Cd/m2 | If=80mA |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=80 mA |
| สีไฟหลัง | สีขาว | |||||
รายละเอียดของจอสัมผัสแบบต้านทาน
| รายการ | สัญลักษณ์ | นาที | ชนิด | แม็กซ์ | หน่วย | คําสังเกต |
| ความโปร่งใส | - | - | 82 | - | % | JIS K-7105 |
| หมอก | - | - | 1 | - | % | JIS K-7105 |
| ความแข็งของพื้นผิว | - | - | 3 | - | H | 150gf 45° |
| ความแข็งแรงในการเปลือก FPC | - | 5 | - | N | ยกขึ้น 90° | |
| การบิด FPC | - | - | 3 | - | วงจร | R=1.0, 90° |
| พลังการเข้า | - | - | 50 | gf | - | |
| ความดันเฉพาะ | V touch | 7 | V | DC | ||
| ความต้านทานแกน X | Rx | 300 | 900 | FPC PIN | ||
| ความต้านทานแกน X | รี | 200 | 500 | |||
| ความเป็นเส้นตรง | - | - | ± 15 | ± 20 | % | - |
| พูดคุยกัน | - | - | - | 20 | ms | - |
| ความต้านทานต่อการปิด | Ri | 10 | - | - | MΩ | - |
| บทความ ชีวิต | - | 100,000 | - | - | ช่วงเวลา | - |
| อายุการใส่ | - | 1,000,000 | - | - | ช่วงเวลา | - |
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | |||
| นาที | แบบ | แม็กซ์ | ||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 15 | - | นางสาว | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 |
- | 250 | - | - | |
| 4 |
การดู |
ฮอร์ | θR | CR>10 | - | 80 | - | กรด |
| θL | - | 80 | - | |||||
| เวอร์ | Θ+ | - | 80 | - | ||||
| ธ- | - | 80 | - | |||||

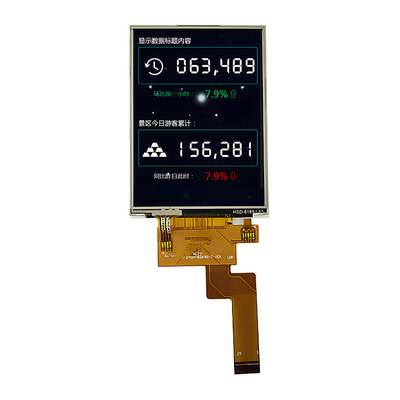

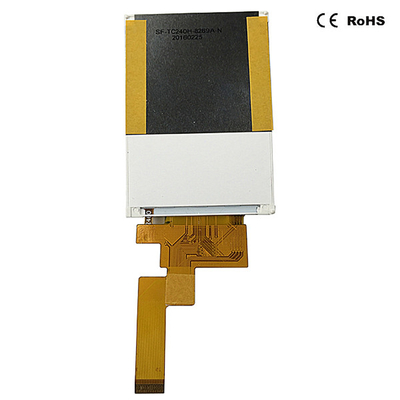

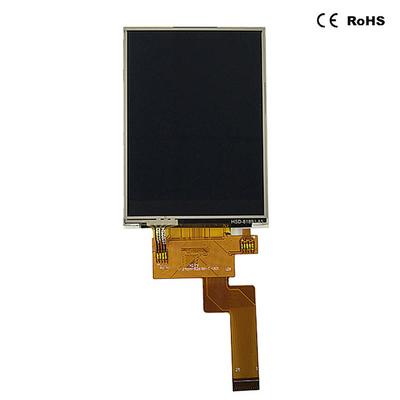

รูปภาพสินค้า
