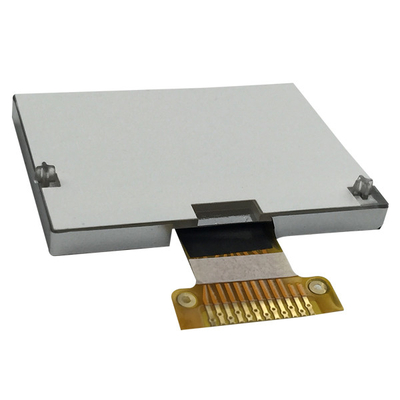

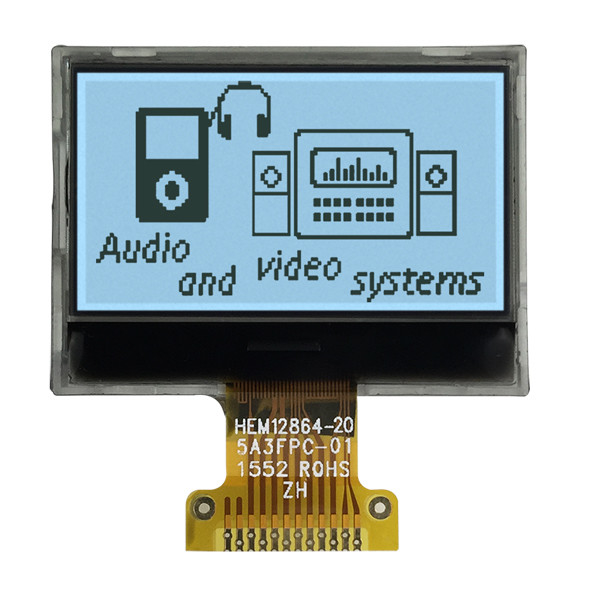

รายละเอียดสินค้า:
|
| สินค้า: | LCM มาตรฐาน 128x64 | การแก้ไข: | 128x64 จุด |
|---|---|---|---|
| ดูทิศทาง: | 6 นาฬิกา | ประเภทจอแอลซีดี: | FSTN เชิงบวก |
| ประเภทโพลาไรเซอร์: | ทรานสเฟกทีฟ | ขนาดโมดูล: | 40.0ยาว×28.0กว้าง×4.5สูง |
| พื้นที่ดู: | 37.0×20.0 มม. | ไอซีไดร์เวอร์: | ST7567 |
| หมายเลขพิน: | 28 พิน | อินเทอร์เฟซ: | MPU ซีรีส์ 6800 หรือซีรีส์ 8080 |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | แรงดันไฟฟ้า: | 3.3V (ค่าทั่วไป) |
| เวลาชีวิต: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 128x64 FSTN จิตรภาพจอ LCD,จอจอจอจอจอจอ LCD,12864 จุดจอจอ LCD |
||
ลักษณะ
รายละเอียดทางกล
| รายการ | รายละเอียด | UNIT |
| ขนาดโมดูล ((L × W × H) | 400.0L × 28.0.0W×4.5 (สูงสุด) H | mm |
| พื้นที่ดู ((W × H) | 370.0×200 | mm |
| พื้นที่ใช้ได้ | 128×64 | จุด |
| ดอท พิช (Dot Pitch) | 0.27×0.27 | mm |
| ขนาดจุด ((W × H) | 0.245×0.245 | mm |
การวาด
การนิยาม Pin
| รายการ | สัญลักษณ์ | ระดับ | ปฏิบัติหน้าที่ |
| 1 | VDD | +3.3V | พลังงานสําหรับตรรกะ |
| 2 | C86 | H/L | H:6800 คู่ L:8080 คู่ |
| 3 | VSS | 0V | พลังงานพื้นดิน |
| 4 | V0 | รางวัล |
เชื่อมต่อ capacitor ระหว่างปลายทางนี้และปลายทาง VSS |
| 5 | V1 | รางวัล | |
| 6 | V2 | รางวัล | |
| 7 | V3 | รางวัล | |
| 8 | V4 | รางวัล | |
| 9 | CAP2- | รางวัล | เชื่อมต่อตัวประกอบระหว่างปลายนี้และปลาย CAP2 + |
| 10 | CAP2+ | รางวัล | เชื่อมต่อ capacitor ระหว่างปลายทางนี้และปลายทาง CAP2- |
| 11 | CAP1- | รางวัล | เชื่อมต่อตัวประกอบระหว่างปลายนี้และปลาย CAP1- |
| 12 | CAP1+ | เชื่อมต่อตัวประกอบระหว่างปลายนี้และปลาย CAP1 + | |
| 13 | CAP3+ | รางวัล | เชื่อมต่อตัวประกอบระหว่างปลายนี้และปลาย CAP1- |
| 14 | VOUT | เชื่อมต่อ capacitor ระหว่างปลายนี้และ VSS หรือปลาย VDD | |
| 15 | VSS | 0V | พลังงานพื้นดิน |
|
16 ~ 23 |
D7 ~ D0 |
H/L |
บัสข้อมูลสองทิศ 8 บิต |
|
24 |
/RD |
H/L |
8080 ปานกลาง: รถบัสข้อมูลอยู่ในสภาพการออกเมื่อสัญญาณนี้คือ 6800 Paralle: นี่คือเทอร์มินัลการใส่เวลา enable ของ MPU รุ่น 6800 |
|
25 |
/WR |
H/L |
8080 ทิศทาง:สัญญาณบนบัสข้อมูลถูกจับไว้ที่ขอบขึ้นของสัญญาณ /WR 6800 Parallel:H:Read L:Write |
| 26 | A0 | H/L |
H: แสดงว่า D0 ถึง D7 เป็นข้อมูลที่แสดง L: แสดงว่า D0 ถึง D7 เป็นข้อมูลควบคุม |
| 27 | /RES | H/L | การดําเนินการรีเซ็ตจะดําเนินการโดยระดับสัญญาณ /RES |
| 28 | CS1 | L | สัญญาณเลือกชิป |
การแสดงข้อมูล RAM (DDRAM)
แรมข้อมูลจอแสดงภาพ (Display Data RAM) เก็บข้อมูลพิกเซลสําหรับจอจอแอลซีดี (LCD) เป็น 64 แถว โดย 128 คอลัมน์ ที่สามารถติดต่อได้ แต่ละพิกเซลสามารถเลือกได้เมื่อระบุหน้าและที่อยู่ของคอลัมน์แถวถูกแบ่งออกเป็น 8 หน้า (หน้า 0 ~ หน้า 7) จํานวน 8 เส้น หน้าโดยตรงผ่าน D0 ถึง D7 ข้อมูลการแสดงของ D0 ถึง D7 จากไมโครโพเซสเซอร์ติดต่อกับเส้นรวมของ LCDโดยอิสระ, ข้อมูลสามารถเขียนเข้าไปใน RAM ในเวลาเดียวกันเมื่อข้อมูลถูกแสดงโดยไม่ใช้ไฟฟ้าส่องแสงในจอ LCD
วงจรที่อยู่ของหน้า
วงจรนี้สําหรับการให้ที่อยู่ของหน้าในการแสดงข้อมูล RAM. มันรวมที่อยู่ของหน้า 4 บิตลงทะเบียนที่เปลี่ยนโดยเพียงคําสั่งที่กําหนดที่อยู่ของหน้าที่อยู่ของหน้า 8 เป็นพื้นที่ RAM พิเศษสําหรับไอคอนและการแสดงข้อมูล D0 มีค่าเฉพาะ.
วงจรที่อยู่ของคอลัมน์
สายวงษ์ที่อยู่คอลัมน์มีตัวนับ 8 บิทที่กําหนดล่วงหน้าที่ให้ที่อยู่คอลัมน์กับDisplay Data RAM (DDRAM) ที่อยู่คอลัมน์ DDRAM ถูกกําหนดโดยคําสั่ง ¢Set Column Address ¢ ที่อยู่คอลัมน์ที่ถูกกําหนดจะเพิ่มขึ้น (+1) กับการอ่าน/เขียนข้อมูลในการแสดงทุกครั้งนี้ทําให้ MPU การแสดงข้อมูลที่จะได้รับการเข้าถึงอย่างต่อเนื่อง. การควบคุมธง MY สามารถพลิกลําดับการออกของ COM แพด และธง MX ทําให้มันเป็นไปได้ที่จะพลิกความสัมพันธ์ระหว่างที่อยู่คอลัมน์และ SEG ผลิตข้อมูลการแสดงใน DDRAM หลังจากเปลี่ยนการตั้งค่า MX flagกรุณาดูใบข้อมูล ST7565
