รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล TFT LCD ขนาด 2.6 นิ้ว | การแก้ไข: | 480X320 |
|---|---|---|---|
| ดูทิศทาง: | IPS ทุกมุมมอง | หน้าจอสัมผัส: | พานิลสัมผัสแบบต้านทาน (RTP) |
| ไอซีไดร์เวอร์: | R61531 | หมายเลขพิน: | 40 PIN |
| การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC | ความส่องสว่างของพื้นผิว: | 250 cd/m2 (นิต) |
| อุณหภูมิในการทำงาน。: | -20℃ ถึง +70℃ | อินเตอร์เฟซ: | มจร |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 480x320 เครื่องจอสัมผัส TFT LCD,2.6 นิ้ว TFT LCD หน้าจอสัมผัส,MCU Interface Resistive Touchscreen TFT LCD ช่องจอสัมผัส |
||
เรื่องของรายการนี้จอสัมผัส TFT LCD 2.6 "นิ้ว SF-TC260A-9954A-T
คําอธิบาย
หน้าจอสัมผัส TFT LCD ขนาด 2.6 นิ้ว SF-TC260A-9954A-T เป็นสินค้าจอที่ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ต่างๆ6 นิ้ว SF-TC260A-9954A-T: ขนาดเส้นฉากของจอคือ 2.6 นิ้ว โดยใช้เทคโนโลยีจอสัมผัสแบบต้านทาน อินเตอร์เฟซ MCU ความละเอียด 480x320 พิกเซล และเทคโนโลยีสีเต็ม 262Kทําให้หน้าจอทั้งหมดสามารถให้ภาพชัดเจนและสดใสการนําเทคโนโลยี IPS มาใช้เพื่อให้ผู้ใช้บริการมีมุมมองที่กว้างขวาง, รับประกันคุณภาพภาพภาพสามารถรักษาได้จากมุมต่าง ๆระยะอุณหภูมิการทํางานของผลิตภัณฑ์นี้คือ -20 ° C ถึง 70 ° Cเหมาะสําหรับสภาพแวดล้อมการใช้งานที่หลากหลาย
ภาพลวดลาย
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | YU | I/O | สัญญาณการเข้าพานีลสัมผัส |
| 2 | XL | I/O | สัญญาณการเข้าพานีลสัมผัส |
| 3 | YD | I/O | สัญญาณการเข้าพานีลสัมผัส |
| 4 | XR | I/O | สัญญาณการเข้าพานีลสัมผัส |
| 5 | GND | P | ดิน |
| 6 | IOVCC | P | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
| 7 | VCI | P | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 8 | IM0 | ฉัน | การเลือก 8BIT/16BIT |
| 9 | GND | P | ดิน |
| 10 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 11 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 12 | RS | ฉัน | สัญญาณการเลือกคําสั่ง/ข้อมูล |
| 13 | GND | P | ดิน |
| 14 | WR | ฉัน | เขียนสัญญาณสตร็อบ |
| 15 | RD | ฉัน | อ่านสัญญาณสตร็อบ |
| 16 ~ 31 | DB0-DB15 | I/O | สัญญาณข้อมูล |
| 32 | GND | P | ดิน |
| 33 | LED_A | P | แอนโด LED |
| 34 | LED_K1 | P | แคทโดด LED |
| 35 | LED_K2 | P | แคทโดด LED |
| 36 | LED_K3 | P | แคทโดด LED |
| 37 | LED_K4 | P | แคทโดด LED |
| 38 | LED_K5 | P | แคทโดด LED |
| 39 | LED_K6 | P | แคทโดด LED |
| 40 | GND | P | ดิน |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 3 | 3.2 | 3.4 | V | If= 90 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 90 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 192 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
250 | 300 | - | Cd/m2 | If= 90 mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If= 90 mA | - |
| สีไฟหลัง | สีขาว | ||||||
รายละเอียดของแผ่นจอสัมผัส
| รายการ | สัญลักษณ์ | นาที | ชนิด | แม็กซ์ | หน่วย | คําสังเกต |
| ความโปร่งใส | - | - | 82 | - | % | |
| หมอก | - | - | 1 | - | % | |
| ความแข็งของพื้นผิว | - | - | 3 | - | H | |
| ความแข็งแรงในการเปลือก FPC | - | 5 | - | N | ||
| การบิด FPC | - | - | 3 | - | วงจร | |
| พลังการเข้า | - | - | 50 | gf | ||
| ความดันเฉพาะ | V touch | 7 | V | |||
| ความต้านทานแกน X | Rx | 200 | 500 | |||
| ความต้านทานแกน X | รี | 400 | 1000 | |||
| ความเป็นเส้นตรง | - | - | ± 15 | ± 20 | % | - |
| พูดคุยกัน | - | - | - | 20 | ms | - |
| ความต้านทานต่อการปิด | Ri | 10 | - | - | MΩ | - |
| บทความ ชีวิต | - | 50,000 | - | - | ช่วงเวลา | - |
| อายุการใส่ | - | 1,00,000 | - | - | ช่วงเวลา | - |
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 15 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 600 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | 80 | - | กรด | - | |
| θL | 80 | - | |||||||
| เวอร์ | Θ+ | 80 | - | ||||||
| ธ- | 80 | - | |||||||

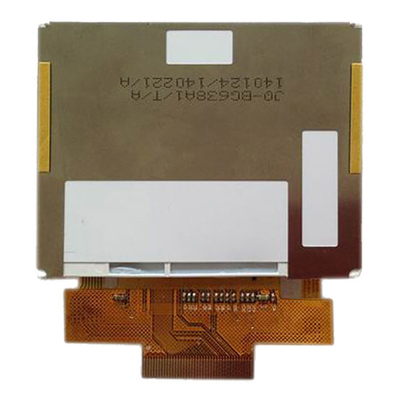

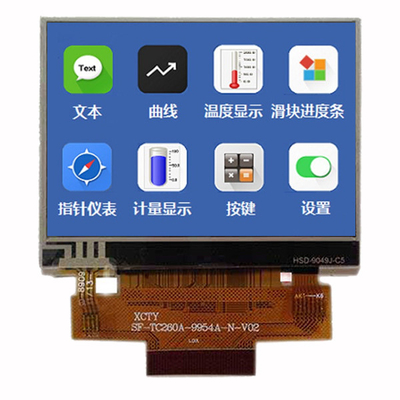

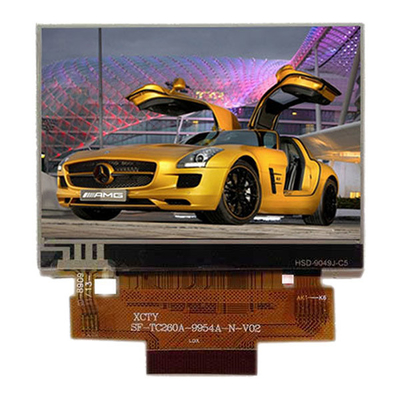

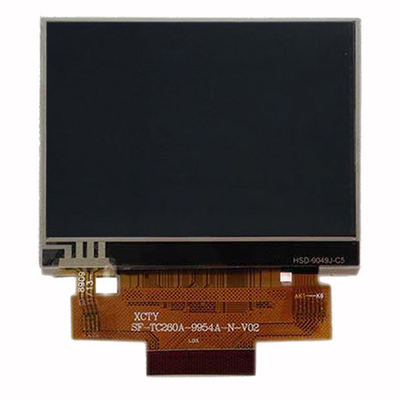

ภาพสินค้า
