รายละเอียดสินค้า:
|
| สินค้า: | โมดูล LCD ขนาด 3.5 นิ้ว | การแก้ไข: | 320x480 พิกเซล |
|---|---|---|---|
| ดูทิศทาง: | 12 นาฬิกา | หน้าจอสัมผัส: | แผงสัมผัสแบบต้านทาน |
| ขนาดครอบแก้ว: | สามารถปรับแต่งได้/ไม่จํากัด | อินเตอร์เฟซ: | RGB/MCU เป็นตัวเลือก |
| หมายเลขพิน: | 45 พิน | การเชื่อมต่อ: | ซิฟ เอฟพีซี |
| ความส่องสว่างของพื้นผิว: | 300cd/m2 (นิท) | อายุการใช้งาน LED: | 40,000 ชม |
| เน้น: | 320x480 TFT LCD,LCD TFT หน้าจอสัมผัสแบบต้านทาน,3.5 นิ้ว TFT LCD |
||
3.5" 320x480 TFT LCD 12 โมง
ตัวอย่างหมายเลข SF-TC350H-8677A1-T
SF-TC350H-8677A1-T เป็นโมดูล TFT-LCD. มันประกอบด้วยแพเนล TFT-LCD, IC ไดรเวอร์, FPC,หน่วยแสงเบื้องหลังและจอสัมผัสแบบ Resistive.พื้นที่จอ 5 ช่อง มีพิกเซล 320X ((RGB) X480 และสามารถแสดงถึงสี 262K.ผลิตภัณฑ์นี้ตรงกับเกณฑ์สิ่งแวดล้อม RoHS
SF-TC350H-8677A1-T เป็นโมดูลจอ LCD แบบ TFT แบบส่งสัญญาณ TN ขนาด 3.5 นิ้ว ขนาดของโมดูลนี้คือ 54.48x84.71x3.25 มิลลิเมตร ขนาดของพื้นที่ทํางานคือ 49.66x74.29 มิลลิเมตรโมดูลจอ TFT นี้ใช้ IC คนขับ ILI9488 ซึ่งรองรับ MCU + RGB อินเตอร์เฟซโมดูล LCD TFT 320x480 นี้มีความสว่าง 300 cd / m2 กับสัดส่วนความแตกต่าง (มูลค่าทั่วไป) 500:1โมดูลทํางานภายในอุณหภูมิ -20 °C ถึง +70 °C, อุณหภูมิการเก็บรักษาอยู่ระหว่าง -30 °C ถึง +80 °C
สกรีนสัมผัส 3.5 " TFT LCD สินค้า
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | GND | ฉัน | ดิน |
| 2 | LEDA | O | แอนโด LED |
| 3 | LEDK | O | แคทโดด LED |
| 4 | GND | ฉัน | ดิน |
| 5 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 6 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 7 | GND | ฉัน | ดิน |
| 8 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 9 | VSYNC | ฉัน | เฟรม สัญลักษณ์ปรับสynchronous |
| 10 | HSYNC | ฉัน | สัญญาณปรับสมาธิแนวขวา |
| 11 | DOTCLK | ฉัน | สัญญาณนาฬิกาจุดสําหรับการทํางานอินเตอร์เฟซ RGB |
| 12 | ENABLE | ฉัน | สัญญาณเปิดให้ใช้งานข้อมูลสําหรับ RGB Interface Operation |
| 13 | GND | ฉัน | ดิน |
| 14 | IM0 | ฉัน | เลือกสัญญาณโหมดอินเตอร์เฟส |
| 15 | IM2 | ฉัน | เลือกสัญญาณโหมดอินเตอร์เฟส |
| 16-31 | DB15-DB0 | I/O | แสดงข้อมูล I/O |
| 32 | GND | ฉัน | ดิน |
| 33 | SDA | ฉัน | สัญญาณเข้าลําดับ |
| 34 | WRX-SCL | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 35 | CSX | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 36 | GND | ฉัน | ดิน |
| 37 | XR | O | ปินพานิลสัมผัส |
| 38 | YD | O | ปินพานิลสัมผัส |
| 39 | XL | O | ปินพานิลสัมผัส |
| 40 | YU | O | ปินพานิลสัมผัส |
| 41 | DCX | ฉัน | สัญญาณการเลือกเรจิสเตอร์ |
| 42 | IM1 | ฉัน | เลือกสัญญาณโหมดอินเตอร์เฟส |
| 43 | RDX | ฉัน | อ่านสัญญาณ |
| 44 | GND | ฉัน | ดิน |
| 45 | TE | ฉัน | ทําหน้าที่เป็นสัญญาณออก TE (Tearing Effect) |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | - | 19.2 | - | V | If=20 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | - | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=20 mA | - |
| สีไฟหลัง | สีขาว | ||||||
รายละเอียดของแผ่นจอสัมผัส
| รายการ | สัญลักษณ์ | นาที | ชนิด | แม็กซ์ | หน่วย | คําสังเกต |
| ความโปร่งใส | - | - | 82 | - | % | JIS K-7105 |
| หมอก | - | - | 1 | - | % | JIS K-7105 |
| ความแข็งของพื้นผิว | - | - | 3 | - | H | 150gf 45° |
| ความแข็งแรงในการเปลือก FPC | - | 5 | - | N | ยกขึ้น 90° | |
| การบิด FPC | - | - | 3 | - | วงจร | R=1.0, 90° |
| พลังการเข้า | - | - | 50 | gf | - | |
| ความดันเฉพาะ | V touch | 7 | V | DC | ||
| ความต้านทานแกน X | Rx | 150 | 500 | FPC PIN | ||
| ความต้านทานแกน X | รี | 300 | 900 | |||
| ความเป็นเส้นตรง | - | - | ± 15 | ± 20 | % | - |
| พูดคุยกัน | - | - | - | 15 | ms | - |
| ความต้านทานต่อการปิด | Ri | 10 | - | - | MΩ | - |
| บทความ ชีวิต | - | 100,000 | - | - | ช่วงเวลา | - |
| อายุการใส่ | - | 1,000,000 | - | - | ช่วงเวลา | - |
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 12 | 24 | นางสาว | (1) ((2) | |
| 2 | การถ่ายทอด ((โดยไม่ใช้ Polarizer) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
400 | 500 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | - | 70 | - | กรด | - |
| θL | - | 70 | - | ||||||
| เวอร์ | Θ+ | - | 70 | - | |||||
| ธ- | - | 60 | - | ||||||
| 5 | สี | สีขาว | X | C-light | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| สีแดง | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| สีเขียว | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| สีฟ้า | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

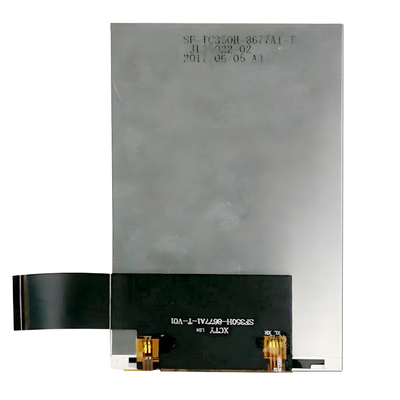

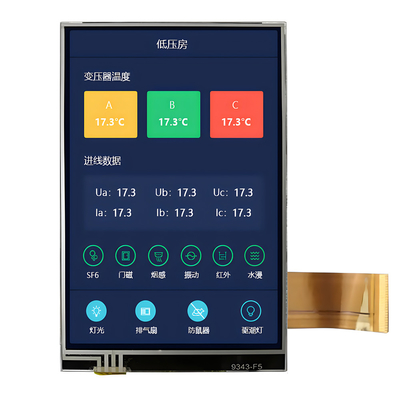

รูปภาพสินค้า LCD TFT 3.5"
