รายละเอียดสินค้า:
|
| สินค้า: | TFT LCD 2.2 นิ้ว | การแก้ไข: | 176x220 |
|---|---|---|---|
| ไอซีไดร์เวอร์: | ILI9225G | หน้าจอสัมผัส: | แผ่นสัมผัสแบบต้านทาน (ไม่จําเป็น) |
| ขนาดครอบแก้ว: | สามารถปรับแต่งได้ | ดูทิศทาง: | 12:00 น |
| อินเตอร์เฟซ: | SPI 3 บรรทัด RGB (ปรับแต่งได้) | หมายเลขพิน: | 40 ปิน (สามารถปรับแต่ง) |
| การเชื่อมต่อ: | การเสียบปลั๊ก (ปรับแต่งได้) | ความส่องสว่างของพื้นผิว: | 200 cd/m2 (nits) (ปรับแต่งได้) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2จอ LCD TFT ขนาด.2 นิ้ว,176x220 จุด TFT จอ LCD,ผิวหน้า SPI RGB TFT LCD Display |
||
SF-TC220I-9752C-T รายละเอียด_IC-ILI9225G.pdf
สกรีนสัมผัส TFT LCD 2.2 นิ้ว SPI&RGB
รีวิวสินค้ารวดเร็ว
คําอธิบาย
ปลอดภัยSF-TC220I-9752C-Tเป็นโมดูลจอ LCD TFT ขนาด 2.2 นิ้ว ขนาดเส้นแยกเต็มสี 176x220 QCIF โมดูล LCD TFT ขนาด 2.2 นิ้วนี้ถูกสร้างขึ้นด้วย IC ILI9225G; มันรองรับ 3 เส้น SPI และ RGB Interface.SF-TC220I-9752C-Tรูปแบบมีขนาดโมดูล41.7x56.16x335mm และขนาดพื้นที่ที่ใช้งาน 43.56 x 34.85 mm; มันรวมตัวควบคุม ILI9225G บนโมดูล, ระยะความกระชับกระแสไฟฟ้าที่เชื่อมโยงจาก 1.6V ถึง 3.3V.
โมดูล LCD TFT ขนาด 2.2 ′′ นี้เป็นโหมดรูปแบบ, หากคุณต้องการที่จะใช้โหมดภูมิทัศน์ กรุณาติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม.2 "โมดูล LCD มีความสว่างสูงถึง 200 cd/m2 ((ค่าเฉพาะ), มันสามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -30 °C ถึง +80 °C.
SF-TC220I-9752C-Tเป็นจอ TFT ขนาด 2.2 นิ้ว พร้อมจอสัมผัสแบบ Resistive (RTP)โมดูล TFT LCDโมดูล LCD นี้มีแผ่นผิวกันแสงสว่าง ทิศทางการดู 12 โมง, การสลับระดับสีเทา 6 โมง โมดูลยังมีให้เลือกโดยไม่มีจอสัมผัสส่วนที่ไม่SF-TC220I-9752C-N.
สินค้าอินเตอร์เฟซ SPI&RGB สกรีนสัมผัส TFT LCD ขนาด 2.2 นิ้วการวาด
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LED-A | ฉัน | แอนโด LED |
| 2 | LED-K | ฉัน | แคทโดด LED |
| 3 | LED-K | ฉัน | แคทโดด LED |
| 4 | LED-K | ฉัน | แคทโดด LED |
| 5 | GND | ฉัน | ดิน |
| 6 | YD | ฉัน | สัญญาณเข้าจากปานิลสัมผัส |
| 7 | YU | ฉัน | สัญญาณเข้าจากปานิลสัมผัส |
| 8 | XR | ฉัน | สัญญาณเข้าจากปานิลสัมผัส |
| 9 | XL | ฉัน | สัญญาณเข้าจากปานิลสัมผัส |
| 10 | GND | ฉัน | ดิน |
| 11 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 12 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 13 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 14 | DOTCLK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 15 | ENABLE | ฉัน | แสดงสัญญาณ ON/OFF ใน รูปแบบ RGB |
| 16 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 17 | SDI | ฉัน | การใส่ข้อมูลลําดับ |
| 18 | SCL | ฉัน |
เขียนสตรอบ สัญญาณปินการเข้า; ใน SPI โหมด, มันเป็น นาฬิกาสมอง |
| 19 | GND | ฉัน | ดิน |
| 20-37 | DB17-DB0 | I/O | แสดงข้อมูล I/O |
| 38 | GND | ฉัน | ดิน |
| 39 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 40 | GND | ฉัน | ดิน |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=45 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 45 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 288 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
150 | 200 | - | Cd/m2 | If=45 mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=45 mA | - |
| สีไฟหลัง | สีขาว | ||||||
รายละเอียดของแผ่นจอสัมผัส
| รายการ | สัญลักษณ์ | นาที | ชนิด | แม็กซ์ | หน่วย | คําสังเกต |
| ความโปร่งใส | - | - | 82 | - | % | JIS K-7105 |
| หมอก | - | - | 1 | - | % | JIS K-7105 |
| ความแข็งของพื้นผิว | - | - | 3 | - | H | 150gf 45° |
| ความแข็งแรงในการเปลือก FPC | - | 5 | - | N | ยกขึ้น 90° | |
| การบิด FPC | - | - | 3 | - | วงจร | R=1.0, 90° |
| พลังการเข้า | - | - | 50 | gf | - | |
| ความดันเฉพาะ | V touch | 7 | V | DC | ||
| ความต้านทานแกน X | Rx | 150 | 500 | FPC PIN | ||
| ความต้านทานแกน X | รี | 200 | 800 | |||
| ความเป็นเส้นตรง | - | - | ± 15 | ± 20 | % | - |
| พูดคุยกัน | - | - | - | 20 | ms | - |
| ความต้านทานต่อการปิด | Ri | 10 | - | - | MΩ | - |
| บทความ ชีวิต | - | 1,00,000 | - | - | ช่วงเวลา | - |
| อายุการใส่ | - | 1,000,000 | - | - | ช่วงเวลา | - |
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 15 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 250 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | 35 | 60 | - | กรด | - |
| θL | 35 | 60 | - | ||||||
| เวอร์ | Θ+ | 35 | 60 | - | |||||
| ธ- | 15 | 45 | - | ||||||

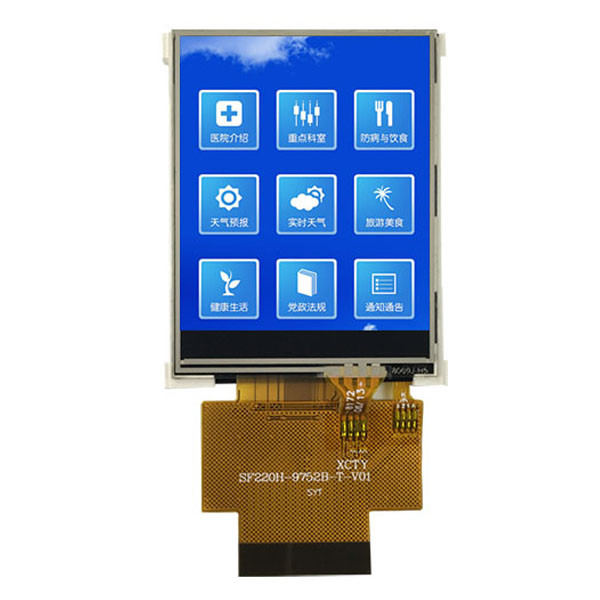

รูปภาพสินค้าอินเตอร์เฟซ SPI&RGB
