รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล TFT ขนาด 2.8 นิ้ว | การแก้ไข: | 240*320 |
|---|---|---|---|
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | เอสพีไอ |
| ไอซีไดร์เวอร์: | ILI9341V | หน้าจอสัมผัส: | ไม่มีแผ่นสัมผัส |
| ขนาดครอบแก้ว: | ปรับแต่งได้ | หมายเลขพิน: | 13 ปิน |
| การเชื่อมต่อ: | เอฟ.พี.ซี | ความส่องสว่างของพื้นผิว: | 500 ซีดี/ตร.ม |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2.8 นิ้วจอแสดงผล TFT LCD,SPI ซีเรียล อินเตอร์เฟซ TFT LCD Display,240x320 จุด TFT จอ LCD |
||
2.8 นิ้ว TFT LCD Display 240x320 จุด TN SPI อินเตอร์เฟซ Product Introduction
รีบรีวิวสินค้า
คําอธิบาย
SF-TC280P-8722B-N เป็นโมดูล SPI TFT-LCD รูปภาพ 2.8 นิ้ว มีความละเอียด 240x320 พิกเซล โมดูล lcd SF-TC280P-8722B-N มี IC ILI9341V ภายใน; รองรับอินเตอร์เฟซ SPIความดันการทํางาน ((Vdd) ช่วงจาก 2.6V ถึง 3.3V ค่าเฉพาะ 2.8V ทิศทางการมองของโมดูลนี้คือ 12 โมงและสัดส่วนความแตกต่าง 4001.
SF-TC280P-8722B-N เป็น TFT-LCD รูปแบบรูปแบบที่มีความสว่าง 500 นิต (มูลค่าทั่วไป) SF-TC280P-8722B-N สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -30 °C ถึง +80 °Cมันเหมาะสําหรับระบบประตูรักษาความปลอดภัย เครื่องเล่นเสียงขนาดเล็ก เครื่องติดตามเด็ก และอุปกรณ์มืออื่นๆ
2.8 นิ้ว TFT LCD Display 240x320 จุด TN SPI อินเตอร์เฟซ
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LEDK | ฉัน | แคทโดด LED |
| 2 | LEDA | ฉัน | แอนโด LED |
| 3 | GND | ฉัน | แผ่นดินพลังงาน |
| 4 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 5 | RS | ฉัน | ใน SPI 4 เส้น ปินนี้ใช้เป็น D/CX (การเลือกข้อมูล/คําสั่ง) |
| 6 | SCL | ฉัน | ใน Serial Interface ใช้เป็น SCL |
| 7 | กําหนดใหม่ | ฉัน | ปินนี้ใช้ในการเลือก DATA หรือ Command ในอินเตอร์เฟซขนาน |
| 8 | SDO | I/O | สัญญาณออก |
| 9 | SDA | ฉัน | สัญญาณเข้า |
| 10 | GND | ฉัน | แผ่นดินพลังงาน |
| 11 | VDD | ฉัน | พลังงานไฟฟ้า 1.8V/2.8V โวลเตชั่น |
| 12 | VDD | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 13 | GND | ฉัน | แผ่นดินพลังงาน |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | 12 | 15 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=80MA | - |
| กระแสไฟฟ้า | ถ้า | - | 80 | 80 | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 256 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
- | 500 | - | Cd/m2 | If=80MA | ไม่มี CTP |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=80MA | - |
| สีไฟหลัง | สีขาว | ||||||
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 25 | - | นางสาว | (1) ((2) | |
| 2 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
300 | 400 | - | - | (1) (((3) | |
| 3 |
การดู มุม
|
ฮอร์ | θR | CR>10 | 60 | - | กรด | - | |
| θL | 60 | - | |||||||
| เวอร์ | Θ+ | - | 60 | - | |||||
| ธ- | - | 45 | - | ||||||

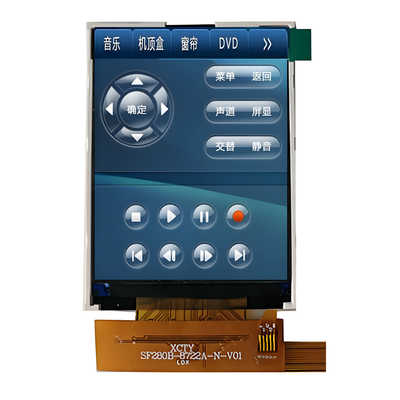

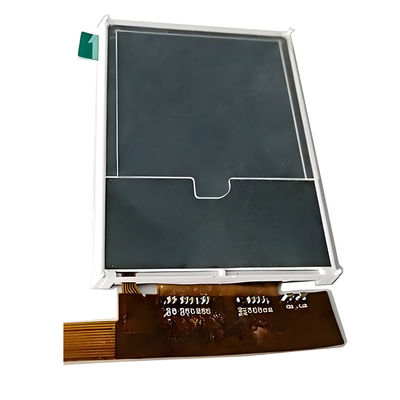

2.8 นิ้ว TFT LCD Display 240x320 จุด TN SPI Interface รูปภาพสินค้า
