รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล TFT LCD ขนาด 2.4 นิ้ว | หน้าจอสัมผัส: | แผงสัมผัสแบบต้านทาน |
|---|---|---|---|
| การแก้ไข: | 240*320 | ขนาดครอบแก้ว: | ปรับแต่งได้ |
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | RGB 8/16/18 บิต, 16/18 บิต 3/4 ไลน์ |
| หมายเลขพิน: | 48 พิน | การเชื่อมต่อ: | การบัดกรี |
| ความส่องสว่างของพื้นผิว: | 350 ซีดี/ตร.ม | ไอซีไดร์เวอร์: | ILI9341V |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล TFT LCD ขนาด 2.4 นิ้ว,MCU อินเตอร์เฟซ RGB TFT LCD Display,ILI9341 จอ LCD TFT IC |
||
สกรีนสัมผัส TFT LCD 2.4 นิ้ว MCU&RGB
SF-TC240H-8944A-T เป็นจอ TFT-LCD ขนาด 2.4 นิ้ว มีความละเอียด 240x320 พิกเซลและความสว่าง 350 cd/m2โมดูลนี้ใช้ IC เครื่องควบคุม ILI9341 รองรับ MCU 8/16/18bit RGB และ RGB 16/18bit 3/4 Line. มิติของโมดูลของจอแสดงออกคือ 42.72 ((W) x 60.26 ((H) x 3.5 ((T) mm, และพื้นที่ที่ใช้งานคือ 36.73 ((W) x 48.96 ((H) mm. ระยะความแรงกดไฟของอุปกรณ์สําหรับแบบแอนาล็อกคือ 2.6V ถึง 3.3V; ค่าเฉพาะอย่างยิ่งคือ 2.8V.
โมดูลจอนี้ใช้จอชนิด TN ทิศทางการดู 12:00 โมดูล SF-TC240H-8944A-T สามารถทํางานได้ในอุณหภูมิจาก -20 ° C ถึง +70 ° C; อุณหภูมิการเก็บของของมันอยู่ระหว่าง -30 ° C ถึง +80 ° C.
ลักษณะ
| สินค้า: | 2จอ LCD TFT ขนาด.4 นิ้ว |
| การแก้ไข: | 240*320 |
| ไดรเวอร์ IC: | ILI9341V |
| ทิศทางการดู: | 12:00 |
| หมายเลขปิน: | 48 ปิน |
| ความสว่างของพื้นผิว: | 350 Cd/m2 |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| หน้าจอสัมผัส: | พานิลสัมผัสแบบต้านทาน |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| อินเตอร์เฟซ: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| การเชื่อมต่อ: | การผสม |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |

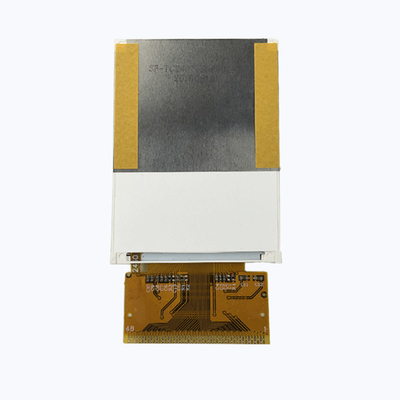

สกรีนสัมผัส TFT LCD 2.4 นิ้ว MCU&RGB ภาพวาดสินค้า
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | YU | ฉัน | ปินพานิลสัมผัส |
| 2 | XL | ฉัน | ปินพานิลสัมผัส |
| 3 | YD | ฉัน | ปินพานิลสัมผัส |
| 4 | XR | ฉัน | ปินพานิลสัมผัส |
| 5 | GND | ฉัน | ดิน |
| 6 | VCI | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 7 | VDD3 | ฉัน | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
| 8 | VDD3_P(NC) | - | เปิด |
| 9 | BC_CTRL ((NC) | - | เปิด |
| 10 | BC ((NC) | - | เปิด |
| 11 | TE | O | ปินการออกผลการฉีกฉีก เพื่อให้ MPU ทําสynchronize กับการเขียนกรอบ |
| 12-29 | DB17-DB0 | I/O | แสดงข้อมูล I/O |
| 30 | SDA | I/O | สัญญาณเข้าลําดับ |
| 31 | DOTLCK | ฉัน | สัญญาณนาฬิกาจุดสําหรับการทํางานอินเตอร์เฟซ RGB |
| 32 | ENABLE | ฉัน | สัญญาณเปิดให้ใช้งานข้อมูลสําหรับ RGB Interface Operation |
| 33 | HSYNC | ฉัน | สัญญาณปรับสมาธิแนวขวา |
| 34 | VSYNC | ฉัน | เฟรม สัญลักษณ์ปรับสynchronous |
| 35 | RDX | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 36 | WRX | ฉัน | เขียนสัญลักษณ์สตร็อบปินการเข้า |
| 37 | DCX | ฉัน | ลงทะเบียนเลือกสัญญาณ |
| 38 | CSX | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 39 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 40 | IM0 | ฉัน | กรุณาดูหน้าที่สี่ เลือก MCU interface mode |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | ฉัน | แอนโด LED |
| 45 | LED_K1 | ฉัน | แคทโดด LED |
| 46 | LED_K2 | ฉัน | แคทโดด LED |
| 47 | LED_K3 | ฉัน | แคทโดด LED |
| 48 | LED_K4 | ฉัน | แคทโดด LED |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT | การทดสอบ | หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA | - |
| กระแสไฟฟ้า | ถ้า | - | 80 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 288 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM | | - | 350 | - | Cd/m2 | If=80mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=80 mA | - |
| สีไฟหลัง | สีขาว | ||||||

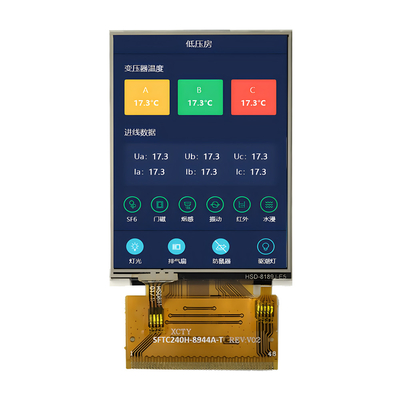

รูปภาพสินค้าอินเตอร์เฟซ MCU&RGB สกรีนสัมผัส TFT LCD 2.4 นิ้ว
