รายละเอียดสินค้า:
|
| สินค้า: | 4จอ LCD TFT ขนาด.3 นิ้ว | การแก้ไข: | 480x800 พิกเซล |
|---|---|---|---|
| อินเตอร์เฟซ: | RGB | ดูทิศทาง: | มุมมองทั้งหมด (IPS) |
| หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัสแบบ Resistive | ความส่องสว่างของพื้นผิว: | 300 cd/m2 ( ปรับแต่งได้ ) |
| ไอซีไดร์เวอร์: | HX8369-A01 | แรงดันไฟฟ้าในการขับขี่: | 2.8 โวลต์ |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| การเชื่อมต่อ: | ZIF FPC (ปรับแต่งได้) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 480X800 IPS TFT จอ LCD,รูปแบบจอ LCD IPS TFT,อินเตอร์เฟซ RGB จอ LCD IPS TFT |
||
4.3 นิ้ว IPS TFT 480X800 LCD Display, Portrait Type 4.3 นิ้ว RGB Interface TFT การนําเสนอสินค้า
รีบรีวิวสินค้า
ขนาด: 4.3 นิ้ว IPS TFT Display
ความละเอียด: 480 x 800 จุด
ทิศทางการดู: IPS ทุกมุมมอง
อินเตอร์เฟซ: RGB
¢ IC ไดรเวอร์:HX8369
คณะกรรมการควบคุม: ไม่
ความสว่าง (cd/m2): 300
หน้าจอสัมผัส: พานิลสัมผัสแบบต้านทาน
คําอธิบายสินค้า
โมดูลจอ TFT กราฟฟิกนี้เป็น TFT ขนาด 4.3 นิ้ว มีสีเต็มและมีหน้าจอสัมผัสแบบจํากัดที่มีการเชื่อมต่อที่นําออกมาสู่ตัวเชื่อม TAB หลักสําหรับจอ.
LCD TFT นี้มีตัวควบคุมภายในและความดัน 2.8v สําหรับการให้บริการและโลจิก. มันใช้อินเตอร์เฟซ RGB, กําหนดผ่านการเชื่อมต่อกับจอแสดงภาพ.
โมดูลนี้ดูเจ๋งมาก แสดงข้อมูลทั้งหมดด้วยสีเต็ม
ข้อมูลสินค้า
| สินค้า: | 4จอ LCD TFT ขนาด.3 นิ้ว |
| การแก้ไข: | 480x800 พิกเซล |
| อินเตอร์เฟซ: | RGB |
| ทิศทางการดู: | มุมมองทั้งหมด (IPS) |
| หน้าจอสัมผัส: | พร้อมจอสัมผัสแบบต้านทาน |
| ความสว่างของพื้นผิว: | 300 Cd/m2 (สามารถปรับแต่งได้) |
| ไดรเวอร์ IC: | HX8369-A01 |
| ความดันการขับเคลื่อน: | 2.8 วอลต์ |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -30°C ถึง +80°C |
| การเชื่อมต่อ: | ZIF FPC (สามารถปรับเปลี่ยน) |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
4.3 นิ้ว IPS TFT 480X800 จอ LCD รูปแบบ 4.3 นิ้ว RGB อินเตอร์เฟซ TFTภาพวาดสินค้า
การนิยาม Pin
| ไม่ | ชื่อปิน | I/O | คําอธิบาย |
| 1 | GND | ฉัน | ดิน |
| 2 | LEDA | O | แอนโด LED |
| 3 | LEDK | O | แคทโดด LED |
| 4 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 5 | IOVCC | ฉัน | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
| 6 | SDO | ฉัน | สัญญาณการเข้าลําดับ |
| 7 | SDI | ฉัน | สัญญาณเข้าลําดับ |
| 8 | GND | ฉัน | ดิน |
| 9 | SCL_WR | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 10 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 11 | NC | ฉัน | NC |
| 12 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 13-20 | R0-R7 | I/O | แสดงข้อมูล I/O |
| 21-28 | G0-G7 | I/O | แสดงข้อมูล I/O |
| 29-36 | B0-B7 | I/O | แสดงข้อมูล I/O |
| 37 | DE | ฉัน | สัญญาณเปิดให้ใช้งานข้อมูลสําหรับ RGB Interface Operation |
| 38 | GND | ฉัน | ดิน |
| 39 | PLK | ฉัน | สัญญาณนาฬิกาจุดสําหรับการทํางานอินเตอร์เฟซ RGB |
| 40 | GND | ฉัน | ดิน |
| 41 | HS | ฉัน | สัญญาณปรับสมาธิแนวขวา |
| 42 | VS | ฉัน | เฟรม สัญลักษณ์ปรับสynchronous |
| 43 | ID | - | - |
| 44 | PWM | ฉัน | ปิ้นนี้เชื่อมต่อกับตัวขับ LED ภายนอก |
| 45-46 | GND | ฉัน | ดิน |
| 47 | YU | O | ปินพานิลสัมผัส |
| 48 | XL | O | ปินพานิลสัมผัส |
| 49 | YD | O | ปินพานิลสัมผัส |
| 50 | XR | O | ปินพานิลสัมผัส |
| 51 | GND | ฉัน | ดิน |
คุณลักษณะ DC
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
หมายเหตุ: ความดันสูงกว่านี้อาจทําให้โมดูลเสียหาย ความดันทั้งหมดถูกระบุในส่วนของ VSS = 0V
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | - | 25.6 | - | V | If=20 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | - | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=20 mA | - |
| สีไฟหลัง | สีขาว | ||||||
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | |||
| นาที | แบบ | แม็กซ์ | ||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 15 | - | นางสาว | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 250 | - | - | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | - | 80 | - | กรด |
| θL | - | 80 | - | |||||
| เวอร์ | Θ+ | - | 80 | - | ||||
| ธ- | - | 80 | - | |||||

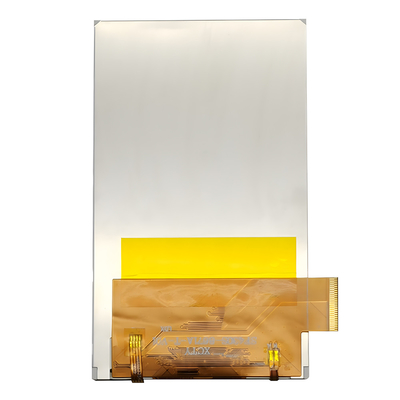

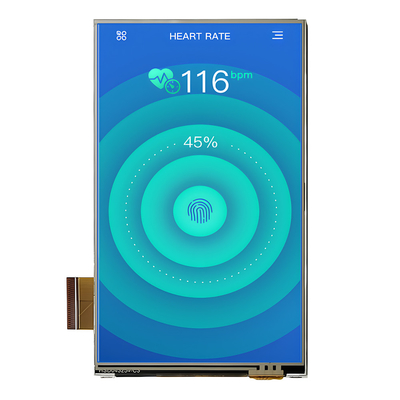

4.3 นิ้ว IPS TFT 480X800 จอ LCD รูปแบบ 4.3 นิ้ว RGB อินเตอร์เฟซ TFTภาพสินค้า
TFT LCD Display Module ผู้ผลิต - มีสินค้ามาตรฐาน TFT มากกว่า 300 รายการ
SAEF Technology เป็นผู้ผลิตจอ LCD TFT ที่มีฐานะในประเทศจีนในระดับโลก SAEF ให้บริการภัณฑ์หลากหลายแบบของโมดูลจอ TFT ขนาดเล็กและกลางในขนาดตั้งแต่ 0.96 "รอบ 22 นิ้วกลม 1.28 นิ้ว10.44 นิ้ว 1.54 นิ้ว 177, 2", 2.1" รอบ, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 นิ้ว, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" และ 28" TFT (ขนาดเส้นฉากของพื้นที่ทํางาน) เป็นต้น มีมากกว่า 300 แบบมาตรฐาน TFT ที่จดทะเบียนในเว็บไซต์นี้นอกจากนี้, เกือบแต่ละรายการที่ยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า
จอ TFT SAEF มีคุณสมบัติตามมาตรฐานอุตสาหกรรมรวมถึงโมดูล TFT-LCD มาตรฐาน, IPS TFT, TFT LCD ความสว่างสูง (จอที่อ่านแสงอาทิตย์), แผ่น TFT กับบอร์ดควบคุมประเภทสตาร์ TFT, TFT LCD อุณหภูมิขนาดใหญ่ จอเหล่านี้มีรูปแบบภูมิประเทศหรือรูปภาพจอจอ LCD SAEF TFT มีให้เลือกในความละเอียดต่าง ๆ และจอสัมผัสเป็นตัวเลือกในเทคโนโลยี Resistive และ Projected Capacitive (PCAP touch screen)โมดูลจอ TFT ของเราหลายอันมีอินเตอร์เฟสมากกว่าหนึ่งที่มีให้บริการรวมถึง MCU, RGB, TTL, LVDS และ MIPI DSIโมดูล SAEF TFT เหมาะสําหรับการใช้งานหลายอย่างรวมถึงการควบคุมอุตสาหกรรม, เครื่องกาแฟ, อุปกรณ์การแพทย์, ระบบ POS, อัตโนมัติ, GPS Navigator, สินค้าขาว, การควบคุมพลังงาน, โทรคมนาคม, อุปกรณ์การแพทย์และอื่น ๆ
คําค้นหา: tft 4.3" tft lcd, 4.3" tft lcd, 4.3 นิ้ว tft lcd, tft lcd 4.3, 4.3 นิ้ว tft display, 4.3 นิ้ว tft display, 4.3 นิ้ว tft display, 4.3 นิ้ว tft display, 4.3 นิ้ว tft display, 4.3 นิ้ว tft lcd display, 4.3 นิ้ว tft screen, 4.3 นิ้ว tft screen, 4.3 นิ้ว tft screen, 4.3 นิ้ว tft screen,หน้าจอ LCD ขนาด 4.3 นิ้ว 480x800 IPS TFT, 4.3 นิ้ว IPS, 4.3 นิ้ว 800x480, 4.3 นิ้ว RGB LCD
