รายละเอียดสินค้า:
|
| สินค้า: | 7.6 นิ้ว ตาราง LCD | การแก้ไข: | 800*800 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตรม.(ไนต์) |
| ดูทิศทาง: | IPS ทุกมุมมอง | หน้าจอสัมผัส: | สามารถปรับแต่งได้ |
| ตัวควบคุมจอแอลซีดี: | ILI9881C | ครอบแก้ว: | สามารถปรับแต่งได้ |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -25°C ถึง +75°C |
| ความสว่าง: | 1,000 นิต | การเชื่อมต่อ: | ซิฟ เอฟพีซี |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD TFT สี่เหลี่ยม,1000 นิต TFT LCD Display,7หน้าจอ LCD ขนาด.6 นิ้ว |
||
Saef Technology SFTO760GX-7109AN: โมดูล LCD TFT ขนาด 7.6 นิ้วที่มีประสิทธิภาพสูง
นําเสนอ Saef Technology SFTO760GX-7109AN โมดูล LCD TFT 7.6 นิ้วที่มีความหลากหลายจอจอทรงสี่เหลี่ยมนี้มีความละเอียด 800x800 พิกเซล และมีวงจรบูรณาการ ILI9881C ที่ทันสมัย, ซึ่งรวมหน้าที่ของตัวควบคุมและคนขับ พร้อมสนับสนุนอินเตอร์เฟซ MIPI
รายละเอียดหลัก:
SFTO760GX-7109AN ได้ถูกออกแบบมาเพื่อการทํางานในสิ่งแวดล้อมทั้งภายในและภายนอก ทําให้มันเป็นตัวเลือกที่ดีสําหรับอุปกรณ์อุตสาหกรรม ระบบอัตโนมัติบ้าน ระบบควบคุมการเข้าถึงอุปกรณ์ติดตามด้วยความสว่างสูงและระดับอุณหภูมิที่กว้างขวางโมดูลจอ LCD IPS TFT ขนาด 6 นิ้ว ให้คําตอบที่น่าเชื่อถือสําหรับความต้องการในการแสดงภาพที่หลากหลาย.
สํารวจความเป็นไปได้กับ Saef Technology SFTO760GX-7109AN โมดูลจอหลากหลายฟังก์ชันที่ยกย่องการใช้งานของคุณด้วยความชัดเจนและความทนทาน
ข้อมูลสินค้า
| สินค้า: | 7จอ LCD ขนาด.6 นิ้ว |
| การแก้ไข: | 800*800 จุด |
| ความสว่างของพื้นผิว: | 1000 Cd/m2 ((nits) |
| อินเตอร์เฟซ: | MIPI |
| หน้าจอสัมผัส: | สามารถปรับแต่งได้ |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| ทิศทางการดู: | IPS มุมมองทั้งหมด (85/85/85/85) |
| เครื่องควบคุม LCD: | ILI9881C |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -25°C ถึง +75°C |
| ความสว่าง: | 1000 นิท |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การเชื่อมต่อ: | ZIF FPC |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
7.6 นิ้ว สี่เหลี่ยม TFT LCD Display 800x800 พิกเซล 1000 Nits MIPI Interface การวาดสินค้า
ค่าเรตเมนต์สูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | หมายเหตุ |
| ความดันไฟฟ้า | VCI ~ GND | - 03 | +65 | V | |
| ความดันไฟฟ้า 2 | IOVCC ~ GND | - 03 | +33 | V | |
| ระยะความตึงเครียดเข้าทางตรรกะ | ViN | - 03 | IOVCC+03 | V | |
| ระยะความตึงเครียดออกทางตรรกะ | Vo | - 03 | IOVCC+03 | V | |
| อุณหภูมิการทํางาน | ท็อป | - 20 | +70 | °C | |
| อุณหภูมิการเก็บรักษา | Tstg | - 25 | + 75 | °C |
คุณลักษณะ DC
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลเตชั่นไฟฟ้าสําหรับวงจรแบบแอนลาจ | VCl | 2.5 | 3.3 | 3.6 | V |
| ความแรงดันไฟฟ้าสําหรับวงจรโลจิก | IOVCC | 1.65 | 1.8 | 3.3 | V |
| ความดันทางเข้า "H'leve | VH | 0.7*IOVCC | IOVCC | V | |
| ความดันทางเข้า "L'leve" | VL | GND | 0.3*IOVCC | V | |
| ความดันออกระดับ "H" | ว้าว | 0.8*IOVCCl | IOVCC | V | |
| ความดันออก "L'leve" | Vol | GND | 0.2*IOVCC | V |
การนิยาม Pin
| ปิน ไม่ ไม่ | สัญลักษณ์ | คําอธิบาย |
| 1 | LEDA | แอนอดแสงเบื้องหลัง LED |
| 2 | LEDK | คาโทดแสงเบื้องหลัง LED |
| 3 | LEDK | คาโธดแสงเบื้องหลัง LED |
| 4 | VCl | พลังงานไฟฟ้าสําหรับพลังงานแบบแอนลาจ |
| 5 | IOVCC | พลังงานไฟฟ้าสําหรับพลังงานโลจิกและวงจร I/O |
| 6 | กําหนดใหม่ | สัญญาณรีเซ็ท (สัญญาณที่ทํางานน้อย) |
| 7 | TE | ผลลัพธ์การฉีกขาด |
| 8 | PWM | การออกความถี่ PWM สําหรับการควบคุมเครื่องขับ LCD |
| 9 | GND | แผ่นดินพลังงาน |
| 10 | MIPI_DP0 | สายข้อมูล MIPI-DSI 0 จุดเข้า |
| 11 | MIPI_DNO | สายข้อมูล MIPI-DSI 0 ปินการเข้าลบ |
| 12 | GND | แผ่นดินพลังงาน |
| 13 | MIPI_DP1 | สายข้อมูล MIPI-DSI 1 จุดเข้า 2 จุด |
| 14 | MIPI_DN1 | สายข้อมูล MIPI-DSI 1 ปินการเข้าลบ |
| 15 | GND | แผ่นดินพลังงาน |
| 16 | MIPI_CLKP | สายข้อมูล MIPl-DSI ติดต่อปินเข้า |
| 17 | MIPI_CLKN | พิน input ช่องข้อมูล MIPI-DSI |
| 18 | GND | แผ่นดินพลังงาน |
| 19 | MIPI_DP2 | สายข้อมูล MIPI-DSI 2 จุดเข้า 2 |
| 20 | MIPI_DN2 | ช่องข้อมูล MIPI-DSI 2 ปินการเข้าลบ |
| 21 | GND | การปรับพลังงาน |
| 22 | MIPI_DP3 | สายข้อมูล MIPI-DSI 3 จุดเข้า 2 |
| 23 | MIPI_DN3 | ช่องข้อมูล MIPI-DSI 3 ปินการเข้าลบ |
| 24 | GND | แผ่นดินพลังงาน |
| 25 | TP_INT | INT pin สําหรับ CTP ((NC) |
| 26 | TP SDA | SDA pin สําหรับ CTP ((NC) |
| 27 | TP_SCL | ปิน SCL สําหรับ CTP ((NC) |
| 28 | TP_RESET | พินรีเซ็ตสําหรับ TP ((NC) |
| 29 | TP_VCl | ปิน VCl สําหรับ CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin สําหรับ CTP ((NC) |

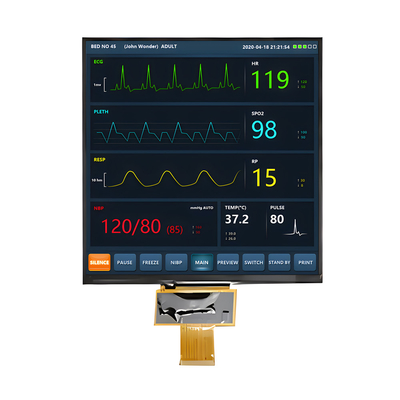

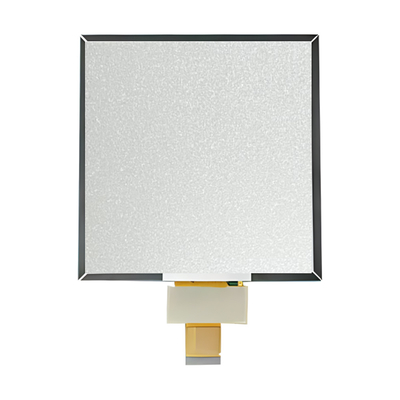

7.6 นิ้ว Square TFT LCD Display 800x800 พิกเซล 1000 Nits อินเตอร์เฟซ MIPI ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
ทําไมต้องเลือกเรา
1เราให้บริการ LCD Display การแก้ไขตามความต้องการ
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่SAEF สามารถตอบสนองความต้องการ LCD ที่กําหนดเองของคุณ.
2. การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่SAEF สามารถให้บริการจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบแบบ Resistive และ Capacitive รวมถึงการบริการการผูกสายตาและอากาศ.
3. ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
SAEF ได้รับการรับรองจาก ISO9001: 2015 และ ISO14000, ตอบสนอง RoHS, REACH และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลก.การทดสอบความน่าเชื่อถือและการเก่า.
4. การจัดสรรในระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
