รายละเอียดสินค้า:
|
| สินค้า: | 3.2" IPS TFT จอแอลซีดี | การแก้ไข: | 480x800 พิกเซล |
|---|---|---|---|
| อินเตอร์เฟซ: | อินเทอร์เฟซ RGB | ดูทิศทาง: | IPS ทุกมุมมอง |
| หน้าจอสัมผัส: | ไม่มีจอสัมผัส | หมายเลขพิน: | 39 ปิน |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี | ความส่องสว่างของพื้นผิว: | 350 ซีดี/ตร.ม |
| ไอซีไดร์เวอร์: | HX8369 | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 3.2 นิ้ว IPS TFT LCD,480x800 พิกเซล IPS TFT LCD,จอ LCD IPS 3.2 นิ้ว |
||
3.2 นิ้ว IPS TFT LCD 480x800 พิกเซล, 3.2 นิ้ว LCD Screen RGB Interface การแนะนําสินค้า
SF-TC320S-9951H-N เป็นโมดูลจอ TFT LCD ขนาด 3.2 นิ้ว รูปแบบ 480x800 รูปแบบรูปภาพ มีความสว่าง 350 cd/nits (มูลค่าทั่วไป) และสัดส่วนความแตกต่าง 500:1 (มูลค่าทั่วไป)ความดันไฟฟ้า (VCC) สําหรับการขับเคลื่อนแผ่น LCD คือ 2.6V ถึง 3.3VTFT แบบ IPS-LCD ขนาด 3.2 นิ้วนี้สามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 °C ถึง +70 °C; อุณหภูมิการเก็บของของมันอยู่ในช่วง -30 °C และ +80 °C.
จอ LCD TFT ขนาด 3.2 นิ้ว เป็นโมดูลจอขนาดเล็กที่เหมาะสําหรับการใช้งานที่หลากหลาย, รวมถึง
อุปกรณ์อินเตอร์เน็ตของสิ่งของ (IoT): เหมาะสําหรับการบูรณาการในอุปกรณ์ IoT เช่น ระบบบ้านฉลาดและระบบควบคุมอุตสาหกรรม
อุปกรณ์ทางการแพทย์: เหมาะสําหรับใช้ในเครื่องลดกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทก
อัตโนมัติอุตสาหกรรม: เหมาะสําหรับการใช้ในระบบควบคุมเครื่องจักร ระบบควบคุมกระบวนการ และระบบติดตามภายในอัตโนมัติอุตสาหกรรม
เกมส์: เหมาะสําหรับการบูรณาการในแอพลิเคชั่นเกมส์ เช่น คอนโซลเกมมือถือ
การใช้งานเหล่านี้เป็นตัวอย่างเพียงไม่กี่ตัวอย่างของการใช้งานที่หลากหลายสําหรับจอ TFT ขนาด 3.2 นิ้วการใช้งานเฉพาะอย่างยิ่งจะขึ้นอยู่กับความต้องการของสินค้าและลักษณะที่ต้องการและการทํางานของจอ.
ลักษณะ
ข้อมูลสินค้า
| สินค้า: | 3.2" IPS TFT LCD |
| การแก้ไข: | 480x800 พิกเซล |
| อินเตอร์เฟซ: | อินเตอร์เฟซ RGB |
| หน้าจอสัมผัส: | ไม่มีหน้าจอสัมผัส |
| การเชื่อมต่อ: | ZIF FPC |
| ไดรเวอร์ IC: | HX8369 |
| ทิศทางการดู: | IPS มุมมองทั้งหมด |
| หมายเลขปิน: | 39 ปิน |
| ความสว่างของพื้นผิว: | 350 Cd/m2 |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -30°C ถึง +80°C |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
3.2 นิ้ว IPS TFT LCD 480x800 พิกเซล, 3.2 นิ้ว LCD Screen RGB Interface การวาดสินค้า
การนิยาม Pin
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | GND | ฉัน | ดิน |
| 2 | IOVCC | ฉัน | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
| 3 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 4 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 5 | SCL | ฉัน | สัญญาณนาฬิกา SPI |
| 6 | SDA | I/O | SPI Interface Input/output Pin การใช้งานของเครื่องหมาย |
| 7 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 8 | ENABLE | ฉัน | การควบคุมข้อมูลเข้า |
| 9 | DOTCLK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 10 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 11 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 12-17 | B0-B5 | I/O | แสดงข้อมูล I/O |
| 18-23 | G0-G5 | I/O | แสดงข้อมูล I/O |
| 24-29 | R0-R5 | I/O | แสดงข้อมูล I/O |
| 30 | NC | - | เปิด |
| 31 | LED-K | O | แคทโดด LED |
| 32 | NC | - | เปิด |
| 33 | LED-A | O | แอนโด LED |
| 34 | NC | - | เปิด |
| 35 | XL | ฉัน | ปินพานิลสัมผัส |
| 36 | XR | ฉัน | ปินพานิลสัมผัส |
| 37 | YU | ฉัน | ปินพานิลสัมผัส |
| 38 | YD | ฉัน | ปินพานิลสัมผัส |
| 39 | GND | ฉัน | ดิน |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 0.3~46 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | - 20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 19.2 | V | If= 20 mA | - | ||
| กระแสไฟฟ้า | ถ้า | - | 15 | 20 | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 288 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
280 | 350 | - | Cd/m2 | If= 20 mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If= 20 mA | - |
| สีไฟหลัง | สีขาว | ||||||
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 25 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 6.1 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
400 | 500 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 |
|
80 | - | กรด | - |
| θL | 80 | - | |||||||
| เวอร์ | Θ+ | 80 | - | ||||||
| ธ- | 80 | - | |||||||

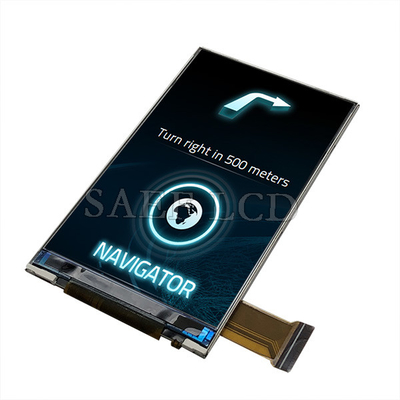

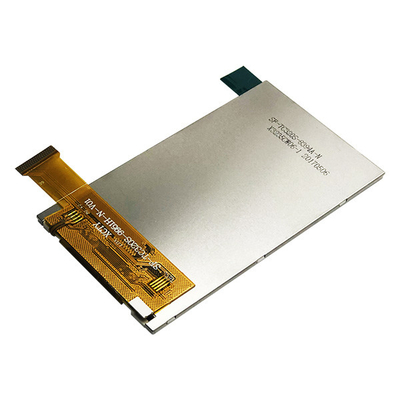

3.2 นิ้ว IPS TFT LCD 480x800 พิกเซล, 3.2 นิ้ว LCD Screen RGB Interface รูปภาพสินค้า
คําค้นหา: tft 3.2" tft lcd, 3.2" tft lcd, 3.2 นิ้ว tft lcd, tft lcd 3.2, 3.2 tft display, 3.2" tft display, 3.2 นิ้ว tft display, tft display 3.2 นิ้ว, tft display 3.2 นิ้ว, 3.2 นิ้ว tft lcd display, 3.2" tft screen, 3.2 นิ้ว tft screen, tft screen 3.2 นิ้ว, tft screen 3.2",หน้าจอ LCD ขนาด 3.2 นิ้ว 480x800 IPS TFT 3.2 นิ้ว IPS 3.2 นิ้ว 800x480
