รายละเอียดสินค้า:
|
| สินค้า: | 3หน้าจอ TFT ขนาด.7 นิ้ว | การแก้ไข: | 480x800 |
|---|---|---|---|
| ไอซีไดร์เวอร์: | HX8369-A01 | หน้าจอสัมผัส: | ปราศจาก |
| ขนาดครอบแก้ว: | สามารถปรับแต่งได้ | ดูทิศทาง: | IPS ทุกมุมมอง |
| อินเตอร์เฟซ: | RGB 18 บิต | การเชื่อมต่อ: | ประเภทเครื่องเชื่อม |
| หมายเลขพิน: | 40 PIN | ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) |
| ภาพลักษณะ ดิม: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (มม) | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 3จอ LCD TFT ขนาด.7 นิ้ว,จอ LCD TFT แบบ IPS |
||
3.7 นิ้ว TFT LCD Display, 3.7" LCD Screen 480x800 พิกเซล การนําเสนอสินค้า
ลักษณะ
ข้อมูลสินค้า
| สินค้า: | 3หน้าจอ TFT ขนาด.7 นิ้ว |
| การแก้ไข: | 480x800 |
| ทิศทางการดู: | IPS มุมมองทั้งหมด |
| ไดรเวอร์ IC: | HX8369-A01 |
| หน้าจอสัมผัส: | โดยไม่มี |
| ขนาดกระจกปก: | สามารถปรับเปลี่ยนได้ |
| อินเตอร์เฟซ: | RGB 18 บิต |
| การเชื่อมต่อ: | ประเภทเครื่องเชื่อม |
| ความสว่างของพื้นผิว: | 300 Cd/m2 ((นิท) |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| หมายเลขปิน: | 40 ปิน |
| รูปแบบ Dim: | 53.48 ((H) * 91.72 ((V) * 1.6 ((T) (มม) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
3.7 นิ้ว TFT LCD Display, 3.7" LCD Screen 480x800 พิกเซล
การนิยาม Pin
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | GND | ฉัน | ดิน |
| 2 | AVDD ((2.8V) | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 3 | VDDIO ((1.8V) | ฉัน | พลังงานไฟฟ้า 1.8V โวลเตชั่น |
| 4-9 | R5-R0 | I/O | แสดงข้อมูล I/O |
| 10-15 | G5-G0 | I/O | แสดงข้อมูล I/O |
| 16-21 | B5-B0 | I/O | แสดงข้อมูล I/O |
| 22 | LCDC_RST | ฉัน | สัญญาณเข้า LCM Reset |
| 23 | LCDC_VSYNC | ฉัน | สัญญาณในแบบ RGB I/F |
| 24 | LCDC_HSYNC | ฉัน | สัญญาณในแบบ RGB I/F |
| 25 | SPI_SDO | ฉัน | สัญญาณการออกลําดับใน SPI I/F |
| 26 | SPI_SDI | ฉัน | สัญญาณการเข้าลําดับใน SPI I/F |
| 27 | SPI_SCLK | ฉัน | สัญญาณนาฬิการ่วมใน SPI I/F |
| 28 | SPI_CS | ฉัน | ชิปเลือกปินการเข้า (Low enable) ใน SPI I/F |
| 29 | LCDC_PCLK | ฉัน | สัญญาณเวลาพิกเซลใน RGB I/F |
| 30 | LCDC_DEN | ฉัน | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น I/F RGB 1 |
| 31 | LEDK8 | O | แคทโดด LED |
| 32 | LEDK7 | O | แคทโดด LED |
| 33 | LEDK6 | O | แคทโดด LED |
| 34 | LEDK5 | O | แคทโดด LED |
| 35 | LEDK4 | O | แคทโดด LED |
| 36 | LEDK3 | O | แคทโดด LED |
| 37 | LEDK2 | O | แคทโดด LED |
| 38 | LEDK1 | O | แคทโดด LED |
| 39 | LEDA | O | แอนโด LED |
| 40 | GND | ฉัน | ดิน |
ขั้นต่ําสูงสุด
คุณลักษณะ DC
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
คุณสมบัติทางแสง

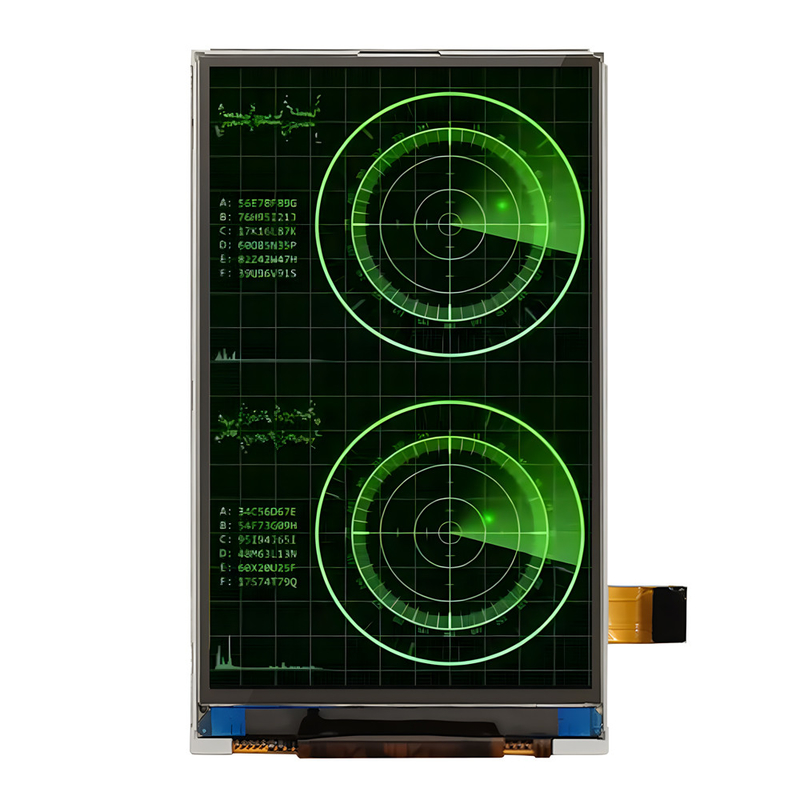

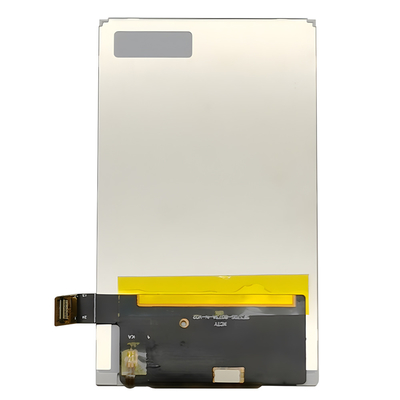

3.7 นิ้ว TFT LCD Display, 3.7" LCD Screen 480x800 พิกเซล ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
