รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล LCD ตัวอักษร COG ขนาด 16x2 | ตัวอักษร/คอลัมน์: | 16 ตัวอักษร x 2 บรรทัด |
|---|---|---|---|
| ประเภทจอแอลซีดี: | FSTN, ลบ, ส่งผ่าน | เลนส์: | 12 นาฬิกา |
| ภาพลักษณะ ดิม: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | พื้นที่ดู: | 36 ((H) x 10 ((V) (มม) |
| ขนาดจุด: | 0.365(ส) x 0.375(วี) (มม.) | จุดสนาม: | 0.385 ((H) x 0.395 ((V) (มม) |
| วิธีการขับขี่: | 1/16 วงจร การ ทํา งาน, 1/5 | อุณหภูมิในการทำงาน: | -10°C ถึง +60°C |
| อุณหภูมิในการจัดเก็บ: | -20°C ถึง +70°C | หมายเลขพิน: | 11 พิน |
| คอนโทรลเลอร์: | ST7032 หรือเทียบเท่า | อินเตอร์เฟซ: | อินเตอร์เฟซ MPU IIC |
| ตัวเชื่อมต่อ: | ซิฟ เอฟพีซี | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 16x2 ตัวอักษร COG จอ LCD,โปรแกรมการแสดงไฟฟ้า COG LCD 3.3V,โมดูล Lcd cog MPU I2C |
||

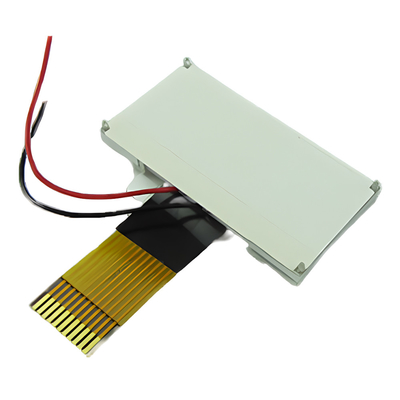

1602 โมดูล LCD ตัวอักษร COG, LCD 16x2 ตัวอักษร
SAEF เทคโนโลยี SF1602JR-269 เป็นโมดูลจอ LCD ตัวละคร COG 16X2 มโนครอม พร้อมเครื่องควบคุม ST7032 หรือ IC ที่เทียบเท่า และรองรับอินเตอร์เฟซ I2C และ MPUความดันไฟฟ้าของโมดูลจอ LCD 1602 แสดงตัวอักษร SF1602JR-269 คือ 3.3V (มูลค่าทั่วไป) มีไฟเบาะหลัง LED ขาว, สีฟ้า, และสีเหลืองสีเขียว LED ตัวเลือกไฟเบาะหลัง SF1602JR-269 เป็นโหมดการส่ง FSTN ลบสามารถทํางานได้ในอุณหภูมิตั้งแต่ -10 °C ถึง +60 °C; ระยะอุณหภูมิในการเก็บของของมันคือ -20 °C ถึง + 70 °C โมดูล LCD นี้ในตอนแรกไม่มีการสัมผัส แต่แผ่นสัมผัสสามารถปรับแต่งได้ โมดูล SF1602JR-269 ใช้อย่างแพร่หลายในเครื่องมือเครื่องอ่านบัตร, เครื่องตรวจจับ, ป้าย POS, เครื่องอ่านเงินสด, เครื่องมือถือ, เครื่องวิเคราะห์ทางการแพทย์, และอื่นๆ อีกมากมาย
ลักษณะ:
1มิติภายนอกของจอ LCD 16x2 ตัวละครคือ 40.9x20.9x5.3 มิลลิเมตร มี 16 ตัวละคร x 2 เส้น
2. จอจอ LCD แบบโมโนโฮมขนาด 16x2 COG นี้รองรับอินเตอร์เฟซ IIC และ MPU ความดันเฉพาะสําหรับโมดูลคือ 3.3V และสามารถทํางานระหว่าง 2.7V และ 4.5V
3กระแสพลังงานของ 1602 COG LCD นี้คือ 160uA (สูงสุด 230uA)
4. โมดูลตัวอักษรขนาด 16x2 ใช้ได้ดีในทิศทางการดูเวลา 12 โมง
5. LCD COG 1602 นี้เป็นเวอร์ชั่นที่คุ้มค่า ราคาถูกและมีประสิทธิภาพในการแสดงภาพสูง
6. LCD COG ตัวละคร 1602 นี้มีตัวเลือกสีเบื้องหลังต่างๆ รวมถึงสีขาว, สีเหลืองเขียว, แอมเบอร์, สีฟ้า และอื่นๆ
7. จอ LCD ขนาด 16x2 นี้มีวิธีการเชื่อมต่อ ZIF FPC และความยาวของ FPC สามารถปรับแต่งได้ ทําให้ออกแบบและติดตั้งง่าย
ข้อมูลการผลิต:
| สินค้า: | 16x2 COG ตัวอักษรจอ LCD |
| ประเภท LCD: | FSTN สลบ ส่งสัญญาณ |
| ตัวอักษร / คอลัมน์: | 16 ตัวอักษร x 2 เส้น |
| ออตติกส์: | เวลา 12 โมง |
| รูปแบบ Dim: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (มม) |
| พื้นที่ชม: | 36 ((H) X 10 ((V) (มม) |
| ดอทปิช: | 0.385 ((H) X 0.395 ((V) (มม) |
| ขนาดจุด: | 0.365 ((H) X 0.375 ((V) (มม) |
| วิธีการขับรถ: | การ สนับสนุน การ สร้าง ความ สนอง, 1/15 |
| อุณหภูมิการทํางาน | -10°C ถึง +60°C |
| อุณหภูมิการเก็บ: | -20°C ถึง +70°C |
| เครื่องควบคุม: | ST7032 หรือเทียบเท่า |
| เครื่องเชื่อม | ZIF FPC |
| หมายเลขปิน: | 11 ปิน |
| อินเตอร์เฟซ: | อินเตอร์เฟซ MPU IIC |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |

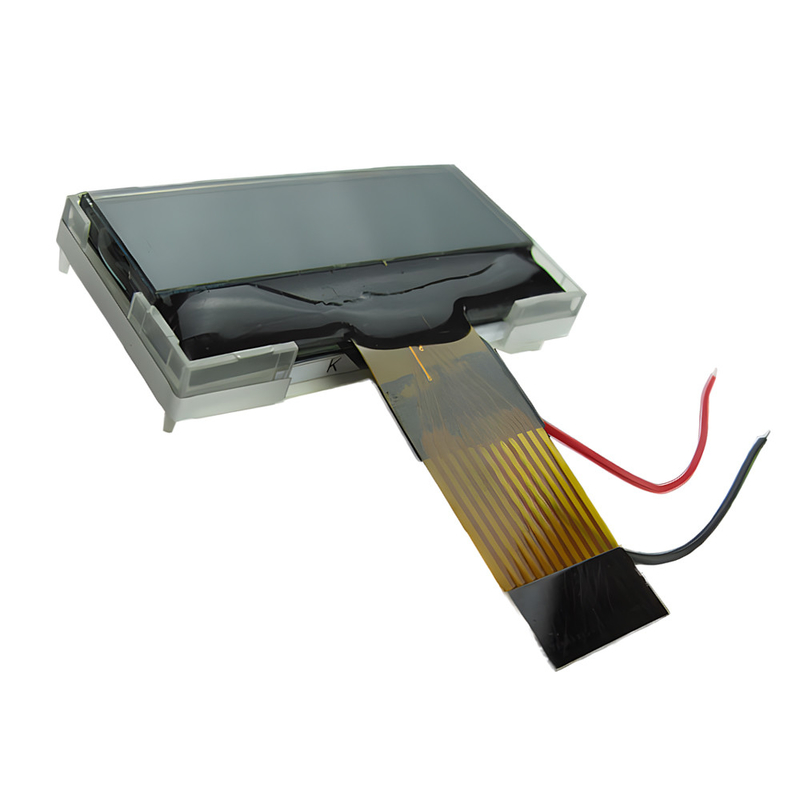

1602 โมดูล LCD ตัวอักษร COG, LCD 16x2 ตัวแสดงตัวอักษร
การนิยาม Pin:
Pin1 CAP1N สําหรับวงจรกระตุ้นความแรงดัน (VDD-VSS) คอนเดสเตอร์ภายนอกประมาณ 0.1u ~ 4.7uf
Pin2 CAP1P สําหรับวงจรกระตุ้นแรงดัน (VDD-VSS) คอนเดเซนเตอร์ภายนอกประมาณ 0.1u ~ 4.7uf
Pin3 VLCD DC/DC voltage converter เชื่อมต่อตัวประกอบความเข้มข้นระหว่างแฮสเทอร์มินอลและ d VIN เมื่อใช้เครื่องปรับความเข้มข้นในตัว
Pin4 VIN-VDD VDD: 2.7V ถึง 5.5V
Pin5 VIN-VDD VDD: 2.7V ถึง 5.5V
Pin6 SHLS ซีเมนต์สัญญาณทิศทางเลือก:
0: Seg1~80 ที่อยู่แถม 79~0 (กลับ)
1: Seg1~80 ที่อยู่แถม 0~79 ((ปกติ)
Pin7 SHLC การเลือกทิศทางสัญญาณทั่วไป:
0: Com1~16 แถวที่อยู่ 15~0 (กลับ)
1: Com1~16 ที่อยู่แถว 0~15 ((ปกติ)
Pin8 VSS แกรนด์ (0V)
Pin9 SDA ในอินเตอร์เฟซ I2C DB7 (SDA) เป็นข้อมูลเข้า และ DB6 (SCL) เป็นข้อมูลเข้านาฬิกา. SDA และ SCL ต้องเชื่อมต่อกับบัส I2C (บัส I2C คือการเชื่อมต่อตัวต่อระหว่าง SDA / SCL และพลังงานของบัส I2C)
Pin10 SCL ในอินเตอร์เฟซ I2C DB7 (SDA) เป็นข้อมูลเข้า และ DB6 (SCL) เป็นข้อมูลเข้านาฬิกา. SDA และ SCL ต้องเชื่อมต่อกับบัส I2C (บัส I2C คือการเชื่อมต่อตัวต่อระหว่าง SDA / SCL และพลังงานของบัส I2C)
Pin11 XRESET ปินรีเซ็ตภายนอก เพียงหากใช้พลังงานในการรีเซ็ตเท่านั้น ปิน XRESET ต้องติดต่อกับ VDD มีอัตราการทํางานต่ํา
1602 โมดูล LCD ตัวอักษร COG ตัวอักษร 16x2
