รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล PCAP TFT ขนาด 1.54 นิ้ว | หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัสแบบคาปาซิทีฟ |
|---|---|---|---|
| การแก้ไข: | 320x320 | ดูทิศทาง: | IPS ทุกมุมมอง |
| ไอซีไดร์เวอร์: | ST7796S | หมายเลขพิน: | 12 พิน |
| การเชื่อมต่อ: | คอนเนคเตอร์ (OK-14GM012-04) | ความส่องสว่างของพื้นผิว: | 300 cd/m2 (นิต) |
| อินเตอร์เฟซ: | มิปิ | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิการทํางาน: | -20 ถึง 70 °C | อุณหภูมิในการจัดเก็บ: | -30 ถึง 80 องศาเซลเซียส |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | 320x320 ตารางจอ TFT,จอสัมผัสขนาดจุตร TFT Display |
||

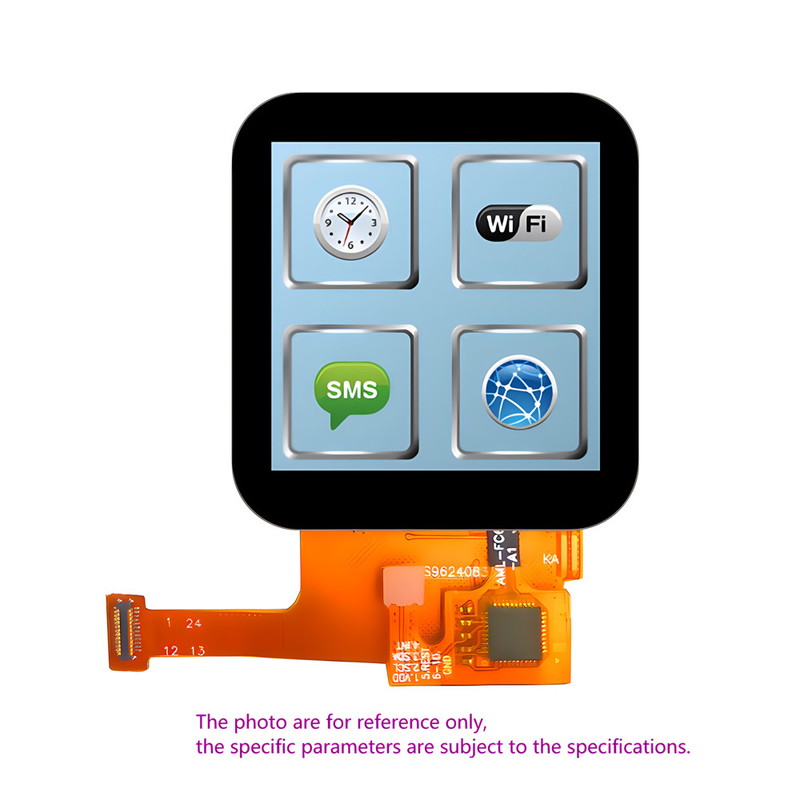

1.54 นิ้ว Square TFT Display, 320*320 พิกเซล 1.54 นิ้ว Capacitive Touchscreen การนําเสนอสินค้า
SAEF Technology SF-TC154B-8873A-CT TFT LCD Display เป็นจอ LCD TFT ทุกมุมการดูแบบ IPS ขนาด 1.54 นิ้ว มีความละเอียด 320x320 พิกเซลโมดูลจอ LCD TFT นี้ถูกสร้างขึ้นในกับ ST7796S เครื่องควบคุมหรือ IC เท่ากับ; มันสนับสนุนอินเตอร์เฟซ MIPI หน้าจอ LCD TFT ความสว่างสูงนี้คือ 2.8V ((มูลค่าทั่วไป) สําหรับความดันการทํางาน Vdd จาก 2.6V ถึง 3.3V
SF-TC154B-8873A-CT ได้รับการออกแบบด้วยแผ่นสัมผัสความจุ, การสัมผัสเดียวและการสัมผัสหลายแบบเป็นตัวเลือก. โมดูล TFT SF-TC154B-8873A-CT เป็นโมดูล LCD รูปแบบสี่เหลี่ยม, มีความสว่าง 300cd / m2.ถ้าคุณต้องการเพิ่มความสว่าง, โปรดติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
ลักษณะ:
1. จอ TFT ขนาด 1.54 นิ้วนี้มีขนาด 1.54 นิ้วในแนวฉาก และมีความละเอียด 320x320 ตาราง
2ช่องจอ PCAP TFT ขนาด 1.54 นิ้วนี้เป็นจอ LCD TFT สีเต็ม พร้อมจอสัมผัสแบบจุ (CTP) และ CTP เป็นอินเตอร์เฟซ IIC
3โมดูล TFT LCD ขนาด 1.54 นิ้วนี้รองรับอินเตอร์เฟซ MIPI
4ขนาดโมดูลของจอ LCD ขนาด 1.54 นิ้วนี้คือ 31.52x33.72x1.15 มิลลิเมตร (ไม่มีจอสัมผัส) 35.7x39.5x2.3 มิลลิเมตร (มีจอสัมผัส) และขนาดพื้นที่ที่ใช้งานคือ 27.74 x 27.74 มิลลิเมตร
5จอสัมผัสขนาด 1.54 นิ้วนี้มีเครื่องควบคุม ST7796S ที่ติดตั้งในตัว มีปริมาตรความแรงไฟฟ้าจาก 2.6V ถึง 3.3V
6จอสัมผัส TFT ขนาด 1.54 นิ้วนี้สามารถทํางานในอุณหภูมิจาก -20 °C ถึง +70 °C และช่วงอุณหภูมิในการเก็บของของมันคือ -30 °C ถึง +80 °C
7. TFT LCD ขนาด 1.54 นิ้วนี้มีความสว่างของพื้นผิว 300 cd / m2 หากคุณต้องการใช้มันเป็นโหมดภูมิทัศน์หรือปรับความสว่าง โปรดติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
8จอ TFT ขนาด 1.54 นิ้วนี้นําเข้าสัญญาณผ่านตัวเชื่อม 12 ปิน เลขส่วน: OK-14GM012-04
9จอ LCD TFT ขนาด 1.54 นิ้ว มีความละเอียด 240 * 240 จุดเป็นตัวเลือก เลขรุ่นของเรา SF-TC154B-8945B-N
10ภาพแสดงภาพ TFT ขนาด 320*320 พิกเซล 1.54 นิ้วนี้ถูกใช้อย่างแพร่หลายในเครื่องวัดและอุปกรณ์ อุปกรณ์ GPS ทอร์มิเนล POS เครื่องอ่านเงินสด สแกนเนอร์ อุปกรณ์อัตโนมัติบ้าน โทรศัพท์ประชุม เครื่องวิเคราะห์ เครื่องใช้ในบ้านเครื่องมืออัตโนมัติบ้านระบบรักษาความปลอดภัย เป็นต้น
ข้อมูลสินค้า:
| สินค้า: | 1.54 นิ้ว PCAP TFT Display |
| การแก้ไข: | 320x320 |
| หน้าจอสัมผัส: | พร้อมจอสัมผัสความจุ |
| ทิศทางการดู: | IPS มุมมองทั้งหมด |
| หมายเลขปิน: | 12 ปิน |
| ไดรเวอร์ IC: | ST7796S |
| การเชื่อมต่อ: | เครื่องเชื่อม (OK-14GM012-04) |
| อินเตอร์เฟซ: | MIPI |
| ความสว่างของพื้นผิว: | 300 Cd/m2 (นิท) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| อุณหภูมิการทํางาน | -20 ถึง 70 °C |
| อุณหภูมิการเก็บรักษา: | -30 ถึง 80 °C |
| การปฏิบัติตาม: | รองรับ RoHS & Reach |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |

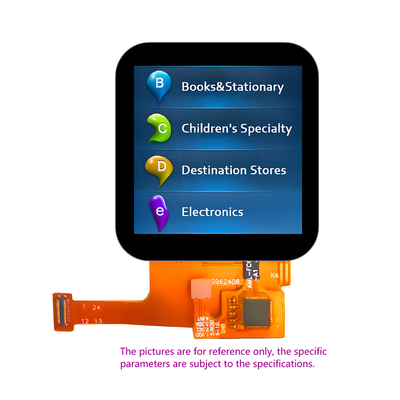

1จอ TFT สี่เหลี่ยม ขนาด.54 นิ้ว 320*320 พิกเซล 1.54 นิ้ว จอสัมผัสจุลภาพ
การนิยาม Pin:
Pin1 GND สถานที่ I/O
สัญญาณนาฬิกา Pin2 CP I DSI-CLK+
Pin3 CN I/O DSI-CLK-สัญญาณนาฬิกา
Pin4 GND I ดิน
สัญญาณนาฬิกา Pin5 D0P I DSI-D0+
สัญญาณ Pin6 D0N I DSI-D0-นาฬิกา
Pin7 GND สถานที่ I/O
Pin8 LED+ I LED Anode
Pin9 LED- I/O LED คาโทด
Pin10 RESET I/O สัญญาณเข้า LCM Reset
Pin11 TE I ผลลัพธ์การฉีก
Pin12 VCC I/O L แหล่งไฟฟ้า 2.8V
การนิยามปิน CTP:
Pin1 GND
Pin2 VDD
Pin3 SCL
Pin4 INT
Pin5 SDA
ปิน 6 RST
Pin7 ไม่มีการเชื่อมต่อ
Pin8 ไม่มีการเชื่อมต่อ
Pin9 ไม่มีการเชื่อมต่อ
Pin10 ไม่มีการเชื่อมต่อ
1จอ TFT สแควร์ ขนาด.54 นิ้ว พิกเซล 320*320 พิกเซล 1.54 นิ้ว จอสัมผัสจุลภาพสินค้า
