รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 8 นิ้ว RGB TFT LCD Display | ดูทิศทาง: | เทนเนสซี 12.00 น |
|---|---|---|---|
| หมายเลขพิน: | 50 ปิน | อินเตอร์เฟซ: | 24 บิต RGB |
| การแก้ไข: | 800 RGB x 600 | ความส่องสว่างของพื้นผิว: | 250 cd/m2(ไนต์) |
| ภาพลักษณะ ดิม: | 182.9(ส) ×141.0(วี) × 5.5(ล) (มม.) | พื้นที่ใช้งาน: | 162.0(ส) x 121.5(วี) (มม.) |
| หน้าจอสัมผัส: | ตัวเลือก RTP และ CTP | การบํารุงผิว: | การเคลือบแข็ง (3H) |
| แสดงสี: | 16.7 ม | การเชื่อมต่อ: | เสียบเข้าไป |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ TFT อุตสาหกรรม 8 นิ้ว,เครื่องแสดงภาพ TFT อุตสาหกรรมเคลือบแข็ง |
||
คุณภาพดี จอ TFT อุตสาหกรรม 8 นิ้ว 800x600 จุด 24 บิต RGB 50 ปินการนําเสนอสินค้า
SFTO800FC-7008AN TFT LCD display เป็นจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอหน้าจอ TFT SFTO800FC-7008AN นี้ทํางานที่ 3.3V ((ความกระชับกําลัง) Vdd คือ 3.0V ถึง 3.6V
SFTO800FC-7008AN ได้ถูกออกแบบด้วยแผ่นสัมผัสแบบจุและแบบต่อต้าน, IIC และอินเตอร์เฟซ USB เป็นตัวเลือก โมดูล TFT LCD นี้มีความสว่าง 250cd / m2TFT touch LCD SFTO800FC-7008AN มีคุณภาพดี. ในฐานะจอแสดงผลิตภัณฑ์ระดับอุตสาหกรรม สินค้านี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมและการใช้งานทางการแพทย์ POS terminal HMI อัตโนมัติบ้าน ระบบรักษาความปลอดภัย เป็นต้น
ลักษณะ
| สินค้า: | จอ LCD 8 นิ้ว RGB TFT |
| การแก้ไข: | 800 RGB X 600 |
| ความสว่างของพื้นผิว: | 250 Cd/m2 ((nits) |
| ทิศทางการดู: | TN 12 โมง |
| อินเตอร์เฟซ: | 24 บิต RGB |
| รูปแบบ Dim: | 182.9 ((H) ×141.0 ((V) × 5.5 ((T) (mm) |
| เลขปิน: | 50 ปิน |
| พื้นที่ทํางาน: | 162.0(H) X 121.5 ((V) (มม) |
| การรักษาผิว: | การเคลือบแข็ง ((3H) |
| การเชื่อมต่อ: | พล็อกอิน |
| หน้าจอสัมผัส: | RTP & CTP ไม่จําเป็น |
| สีแสดง: | 16.7 M |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| อุณหภูมิการเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
>จอ TFT ขนาด 8 นิ้วนี้เป็นจอ LCD TFT แมทริกซ์ที่มีสีใช้ TFT ซิลิคียมแบบไม่มีรูปแบบ (ทรานซิสเตอร์หนังบาง) เป็นอุปกรณ์สลับที่ใช้งาน

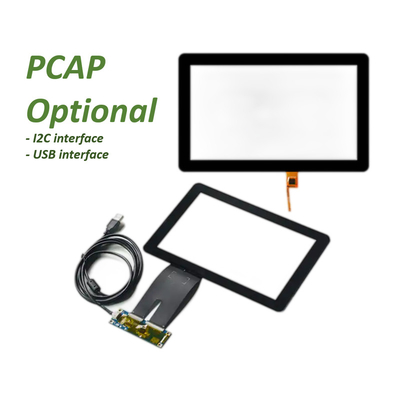

>จอ LCD PCAP TFT ขนาด 8 นิ้วนี้มีการออกแบบจอสัมผัสแบบจุด้วยกระจกปิดที่สามารถปรับแต่งได้ตามความต้องการของลูกค้า
>กัมพูทสีที่เฉพาะของจอ TFT ขนาด 8 นิ้วนี้คือ 50% Min.45%.
>LCD TFT ขนาด 8 นิ้วนี้มีเวลาตอบสนองทั่วไป 30 ms และสูงสุด 35 ms
>จอ LCD TFT ขนาด 8 นิ้ว ขนาด 800x600 มีอัตราความแตกต่างของ Typ:1000 Min:800.
>จอ RGB TFT ขนาด 8 นิ้วนี้สามารถทํางานได้ในช่วงอุณหภูมิที่กว้างจาก -20 องศาถึง +70 องศา
>TN TFT LCD 7 นิ้วนี้เป็นสินค้าสีเขียวและเป็นมิตรต่อสิ่งแวดล้อม ไม่มี RoHS & Halogen
>จอสัมผัสขนาด 8 นิ้วนี้ มีความดันขับเคลื่อนต่ําและการบริโภคพลังงานต่ํา
คุณภาพดี จอ TFT อุตสาหกรรม 8 นิ้ว 800x600 จุด 24 บิต RGB 50 ปินภาพวาดสินค้า
การนิยาม Pin
Pin1-2 LEDA แอนอดแสงหลัง
Pin3-4 LEDK แคโทดไฟหลัง
Pin5 GND สถานที่
Pin6 VCOM สําหรับการเข้า VCOM DC ทางนอก
Pin7 พลังงานดิจิตอล DVDD
Pin8 MODE DE/SYNC mode เลือก
สัญลักษณ์ Pin9 DE Data ENABLE
สัญญาณปรับสync Pin10 VS Frame
Pin11 HS สัญลักษณ์ปรับเปลี่ยนสาย
Pin12-19 B7-B0 รถขนของข้อมูล
Pin20-27 G7-G0 รถขนของข้อมูล
Pin28-35 R7-R0 รถขนของข้อมูล
Pin36 GND สถานที่
Pin37 DCLK สัญญาณนาฬิกา
Pin38 GND สถานที่
Pin39 L/R แหล่งควบคุมลําดับขวาหรือซ้าย
Pin40 U/D การควบคุมการสแกนประตูขึ้นหรือลง
Pin41 VGH พลังงานบวกสําหรับ TFT
Pin42 VGL พลังงานลบสําหรับ TFT
Pin43 AVDD พลังงานแบบแอนาล็อก
Pin44 RESET Global reset signal pin.Active low to enter resetstate. แนะนําการเชื่อมต่อกับวงจรการรีเซ็ท RC เพื่อความมั่นคง.ปกติดึงสูง
Pin45 NC ไม่เชื่อมต่อ
Pin46 VCOM สําหรับการเข้า VCOM DC ทางนอก
Pin47 DITHB การตั้งค่า Dithering.DITH=H ละเอียด 6 บิต;DITH=L ละเอียด 8 บิต ((การตั้งค่าโดยกําหนด)
Pin48 GND ดินแดน
Pin49 NC ไม่เชื่อมต่อ
Pin50 NC ไม่เชื่อมต่อ

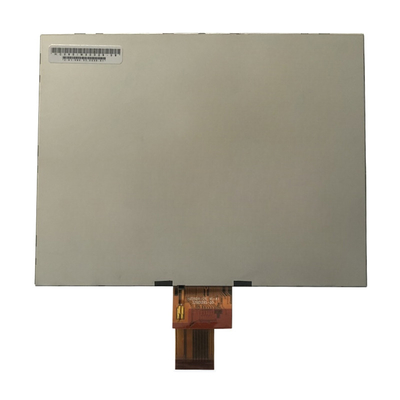

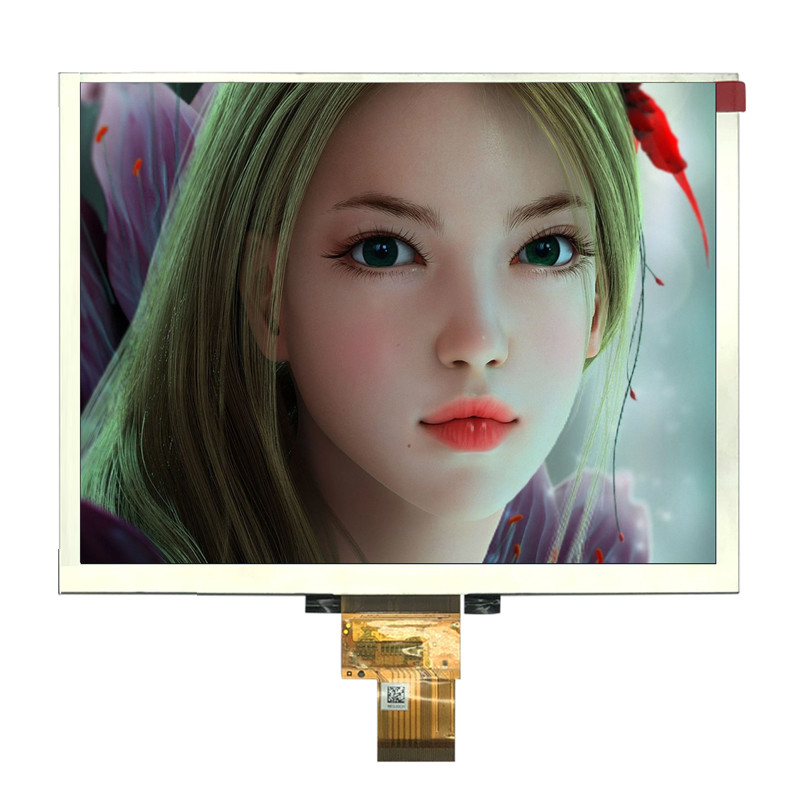

คุณภาพดี จอ TFT อุตสาหกรรม 8 นิ้ว 800x600 จุด 24 บิต RGB 50 ปิน ภาพสินค้า
