รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอสัมผัส TFT LCD ขนาด 3.5 นิ้ว | การแก้ไข: | 320x480 HVGA |
|---|---|---|---|
| ดูทิศทาง: | 12 นาฬิกา | หมายเลขพิน: | 40 ปิน |
| อินเตอร์เฟซ: | MCU 8/16BIT, SPI 3/4wire | ความส่องสว่างของพื้นผิว: | 500 cd/m2 ((nits) |
| ภาพลักษณะ ดิม: | 54.48(ส)x84.71(วี)x3.40(ย) (มม.) | พื้นที่ทํางาน: | 48.96 ((H) x73.44 ((V) (มม) |
| หน้าจอสัมผัส: | ด้วยแผงสัมผัสแบบ Capacitive | ไอซีไดร์เวอร์: | ILI9488 |
| เครื่องขับ CTP: | FT6336U | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | หน้าจอสัมผัส TFT LCD ขนาด 3.5 นิ้ว,สกรีนสัมผัส LCD SPI MCU |
||
เกี่ยวกับสินค้านี้ SFTO350PY-7118A-CT TFT กับโมดูลจอสัมผัส
หน้าจอสัมผัส LCD SFTO350PY-7118A-CT จาก SAEF Technology เป็นหน้าจอ TN ขนาด 3.5 นิ้วที่ออกแบบโดยเฉพาะสําหรับการใช้งานที่ต้องการจอความละเอียดสูงและความสว่างสูงต่อไปนี้คือการนําเสนอรายละเอียดของผลิตภัณฑ์:
ทิศทางการติดตั้ง:
-ผลิตภัณฑ์มาตรฐานคือโมดูล LCD ระบบตั้งตรง เหมาะสําหรับกรณีการติดตั้งตั้งตรงส่วนใหญ่
-ถ้าคุณต้องการความต้องการพิเศษ เช่น โหมดแนวราบ, คุณสามารถติดต่อเราสําหรับการสนับสนุนทางเทคนิคและบริการที่กําหนดเอง
สถานการณ์การใช้งาน:
- เหมาะสําหรับการใช้งานต่างๆ เช่น แผ่นควบคุมอุตสาหกรรม อุปกรณ์การแพทย์ เครื่องมือ อุปกรณ์บ้านฉลาด เป็นต้น
ในแผ่นควบคุมอุตสาหกรรม โมดูลจอสัมผัส LCD SFTO350PY-7118A-CT ของ SAEF Technology สามารถเล่นหลายหน้าที่เทคโนโลยีจอสัมผัสความจุและคุณสมบัติการแสดงความสว่างสูงของโมดูล SFTO350PY-7118A-CT ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับแพนล์ควบคุมอุตสาหกรรมโดยการร่วมมือกับ PLC หรือเครื่องควบคุมอื่น ๆโมดูลนี้สามารถปรับปรุงระดับความรู้และความสะดวกในการใช้งานของระบบอัตโนมัติอุตสาหกรรมได้.
ลักษณะ
| สินค้า: | 3หน้าจอสัมผัส LCD TFT ขนาด 0.5 นิ้ว |
| การแก้ไข: | 320x480 HVGA |
| อินเตอร์เฟซ: | MCU 8/16BIT, SPI 3/4 สาย |
| หมายเลขปิน: | 40 ปิน |
| ทิศทางการดู: | เวลา 12 โมง |
| ความสว่างของพื้นผิว: | 300 Cd/m2 ((นิท) |
| รูปแบบ Dim: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (มม) |
| พื้นที่ทํางาน: | 48.96 ((H) x73.44 ((V) (มม) |
| หน้าจอสัมผัส: | พร้อมแผ่นสัมผัสความจุ |
| ผู้ขับ CTP: | FT6336U |
| ไดรเวอร์ IC: | ILI9488 |
| การเชื่อมต่อ: | การติดต่อ |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การวาดลวดลายทางกล
การนิยาม Pin อินเตอร์เฟซ
|
ปินไม่ ไม่ |
สัญลักษณ์ | หน้าที่ |
| 1 | XL | ดึงเส้นซ้าย |
| 2 | YU | ดึงวงจรด้านบน |
| 3 | XR | ต่อยเส้นขวา |
| 4 | YD | ดึงเส้นล่าง |
| 5 | GND | ดิน |
| 6 | IOVCC | พลังงาน 1.8V |
| 7 | VCC | พลังงานไฟฟ้า 2.8V |
| 8 | FMARK | สัญลักษณ์การร่วมเวลากรอบ |
| 9 | CS | ชิป เลือกปินการเข้า (ทํางานต่ํา) |
| 10 | RS | แสดงข้อมูล/ปินการเลือกคําสั่งพร้อมกัน |
| 11 | WR/SPI_SCL | การเขียนเปิดใน 8080 MCU อินเตอร์เฟซปาเลล / SCL pin เป็น Serial Clock |
| 12 | RD | อ่านเปิดใน 8080 MCU อินเตอร์เฟซขนาน |
| 13 | SPI_SDA | ปินเข้า/ออกข้อมูลลําดับสองทิศ |
| 14 | SPI_SDO | การออกข้อมูลลําดับ |
| 15 | กําหนดใหม่ | ทางเข้าการรีเซ็ตภายนอก |
| 16 | GND | ดิน |
| 17-32 | DB0-DB15 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล |
| 33 | LEDA | ไฟหลัง LED ((Anode) |
| 34-36 | LEDK | ไฟหลัง LED ((แคโทด) |
| 37 | GND | ดิน |
| 38 | IM0 | เลือกโหมดอินเตอร์เฟซ |
| 39 | IM1 | เลือกโหมดอินเตอร์เฟซ |
| 40 | IM2 | เลือกโหมดอินเตอร์เฟซ |
การกําหนด Pin ของ Capacitive Touchscreen Interface
| 1 | CTP_RST | เปลี่ยนหน้าจอสัมผัส |
| 2 | CTP_INT | สัญญาณการตัดการใช้งานหน้าจอสัมผัส |
| 3 | CTP_SDA | สัญญาณข้อมูลจอสัมผัส |
| 4 | CTP_SCL | สัญญาณนาฬิกาจอสัมผัส |
| 5 | GND | ดิน |
| 6 | VDD | พลังงาน |
รายละเอียดทางออนไลน์
| รายการ | สัญลักษณ์ | สภาพ | นาที | ประเภท | แม็กซ์ | หน่วย | |
|
ความสว่างสีขาว (กลาง) |
Lv |
Θ=0 ปกติการดู มุมIBL= 120mA |
-- | 300 | -- | cd/m2 | |
| เวลาตอบสนอง | Tr+Tf | -- | 20 | 40 | ms | ||
| อัตราความแตกต่าง | CR | -- | 500 | -- | -- | ||
|
สีสี (CIE1931) |
สีขาว | Wx | 0.292 | 0.307 | 0.322 | ||
| วาย | 0.312 | 0.327 | 0.342 | ||||
|
มุมมอง |
โฮร์ |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
Ver |
ธ | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| ความสอดคล้องความสว่าง | ค่าเฉลี่ย | Θ=0 | 80 | 90 | -- | % | |
| สี Gamut | NTSC | Θ=0 | 57 | 60 | -- | % | |
| ทิศทางการมองที่ดีที่สุด | 12 0'Clock | ||||||
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้าแบบแอนาล็อก | VDD | 2.4 | 2.8 | 3.3 | V |
| ความดันไฟฟ้าแบบดิจิตอล | VDDI | 1.65 | 1.8 | 3.3 | |
| สัญญาณเข้า โวลเตชั่น | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
คุณลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ไฟไฟ LED | IL | - | 90 | 120 | mA |
| โลเตจ LED | VL | - | 2.8 | 3.2 | V |
| ระยะเวลาใช้งาน LED | นาที | 30000 | 40000 | ชั่วโมง |

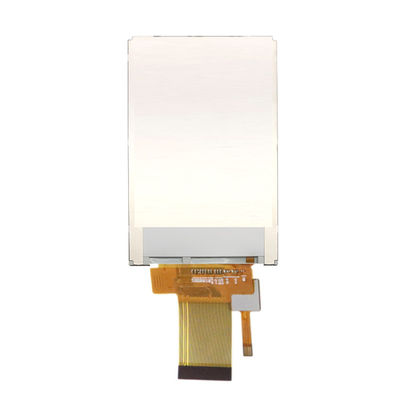

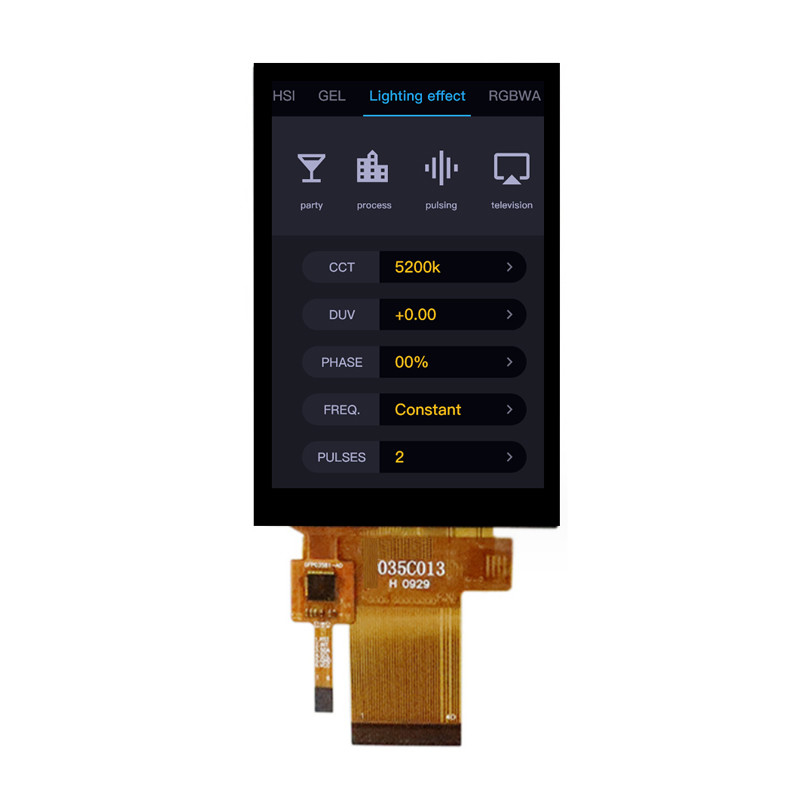

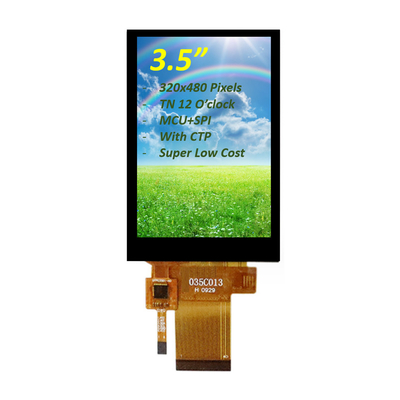

ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
