รายละเอียดสินค้า:
|
| สินค้า: | จอแอลซีดีระบบสัมผัสหน้าจอ 3.5" | การแก้ไข: | 320x240 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัส PCAP | ฝาครอบเลนส์: | ปรับแต่งได้ |
| ดูทิศทาง: | 6 นาฬิกา | อินเตอร์เฟซ: | อินเทอร์เฟซ RGB |
| ภาพลักษณะ ดิม: | 76.9x63.9x4.65 มม | หมายเลขพิน: | 54 พิน |
| กระแสไฟแบ็คไลท์: | 20 ม | แรงดันไฟแบ็คไลท์: | 19.2 โวลต์ |
| การเชื่อมต่อ: | กำลังเสียบปลั๊ก | ความส่องสว่างของพื้นผิว: | 320 cd/m2 |
| ความดันไฟฟ้าสําหรับโลจิก: | 1.6~3.3 โวลต์ | ความดันทางเข้า: | VDD+0.3V |
| อุณหภูมิการทํางาน: | -20 ถึง 70 °C | อุณหภูมิในการจัดเก็บ: | -30 ถึง 80 องศาเซลเซียส |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 3.5 ช่องจอสัมผัส LCD,54 ปินจอสัมผัส LCD,หน้าจอสัมผัส LCD ขนาด 320x240 |
||
3.5" TFT LCD Touch Screen Display RGB 320x240 Landscape 54 Pin With Capacitive Touch Screen การนําเสนอสินค้า
SAEF TECHNOLOGY SF-TO350M-8840A-CT เป็นเซลล์ LCD ขนาด 3.5 นิ้วที่มีทรานซิสเตอร์แผ่นบางเป็นองค์ประกอบที่ทํางานและมีพิกเซล3) นิ้วแบบการถ่ายทอดส่วนใหญ่ TN-LCD แพเนลความละเอียดของแพเนลคือ 320 ((RGB) x 240 พิกเซล และสามารถแสดงสีได้ถึง 16.7M
SF-TO350M-8840A-CT มีหน้าจอสัมผัส PCAP OCA ติด, PCAP เป็นโครงสร้าง G + G. SF-TO350M-8840A-CT รองรับอินเตอร์เฟซ RGB ส่วนหน้าจอสัมผัสเป็นอินเตอร์เฟส IIC.
SF-TO350M-8840A-CT โมดูล LCD TFT ใช้ในกล่องดํา อุปกรณ์สมาร์ท POS มือถือ เครื่องอ่านเงินอุปกรณ์ห้องปฏิบัติการบนเบนจ์, ระบบรักษาความปลอดภัย, อัตโนมัติบ้าน, เครื่องเล่นเสียงขนาดเล็ก, เครื่องติดตามเด็ก, และอุปกรณ์มืออื่น ๆ เป็นต้น
ลักษณะ:
| สินค้า: | หน้าจอสัมผัส LCD 3.5 นิ้ว |
| การแก้ไข: | 320X240 จุด |
| เลนส์ปกปิด: | สามารถปรับแต่งได้ |
| อินเตอร์เฟซ: | อินเตอร์เฟซ RGB |
| หมายเลขปิน: | 54 ปิน |
| หน้าจอสัมผัส: | ด้วย PCAP Touch Screen |
| ความสว่างของพื้นผิว: | 320 Cd/m2 (สามารถปรับแต่งได้) |
| ทิศทางการดู: | เวลา 6 โมง |
| รูปแบบ Dim: | 76.9x63.9x4.65 มิลลิเมตร |
| กระแสไฟฟ้าไฟหลัง: | 20 MA |
| ความดันไฟหลัง: | 19.2 V |
| การเชื่อมต่อ: | การติดต่อ |
| ความดันทางเข้า: | VDD+0.3 V |
| ความดันไฟฟ้าสําหรับ Logic: | 1.6 ~ 3.3 วอลต์ |
| อุณหภูมิการทํางาน | -20 ถึง 70 °C |
| อุณหภูมิการเก็บรักษา: | -30 ถึง 80 °C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การนิยาม Pin อินเตอร์เฟซ
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LED-K1 | ฉัน | แคทโดด LED |
| 2 | LED-K2 | ฉัน | คาโทด LED เชื่อมต่อกับ LED-K1 |
| 3 | LED-A1 | ฉัน | แอนโด LED |
| 4 | LED-A2 | ฉัน | LED Anode เชื่อมต่อกับ LED-A1 |
| 5-7 | NC | - | ไม่มีความเชื่อมโยง |
| 8 | /RESET | ฉัน | เปลี่ยน Pin |
| 9 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 10 | SCL | ฉัน | สัญญาณนาฬิกา SPI |
| 11 | SDI | ฉัน | สปิ อินเตอร์เฟซ อินทุพปิน |
| 12 | B0 | ฉัน | สัญญาณข้อมูลสีฟ้า (LSB) |
| 13-19 | B1-7 | ฉัน | สัญญาณข้อมูลสีฟ้า |
| 20 | G0 | ฉัน | สัญญาณข้อมูลสีเขียว (GREN) |
| 21-27 | G1-7 | ฉัน | สัญญาณข้อมูลสีเขียว |
| 28 | R0 | ฉัน | สัญญาณข้อมูล RED (LSB) |
| 29-35 | R1-7 | ฉัน | สัญญาณข้อมูลสีแดง |
| 36 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 37 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 38 | DOTCLK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 39-40 | NC | - | ไม่มีความเชื่อมโยง |
| 41 | VDD | ฉัน | แหล่งพลังงาน +2.8V |
| 42 | VDDIO | ฉัน | 1.8V ~ 2.8V แหล่งพลังงาน |
| 43 | YU | ฉัน | ปินพานิลสัมผัส |
| 44 | XL | ฉัน | |
| 45 | YD | ฉัน | |
| 46 | XR | ฉัน | |
| 47-51 | NC | - | ไม่เชื่อมต่อ |
| 52 | ENABLE | ฉัน | การควบคุมข้อมูลเข้า |
| 53-54 | GND | ฉัน | พลังงานพื้นดิน |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT | สภาพ |
| โลเตชั่นไฟฟ้า | Vf | 17.5 | 19.2 | 20.5 | V | If=20mA |
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - |
| ความดันกลับ | Vr | - | - | 5 | V | - |
| การสูญเสียพลังงาน | Pd | - | 288 | - | mW | - |
| ความเข้มข้นของแสง | 260 | 320 | 350 | Cd/m2 | If=20mA | |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=20mA |
| สีไฟหลัง | สีขาว | |||||
การทดสอบความน่าเชื่อถือ
| รายการ | สภาพ | เวลา (ชั่วโมง) | การประเมิน |
| อุณหภูมิสูง | 80°C | 120 |
ไม่มีความผิดปกติ ในฟังก์ชัน และลักษณะ |
|
อุณหภูมิสูง
|
70°C | 120 | |
| ความร้อนต่ํา | -30°C | 120 | |
| อุณหภูมิต่ํา | -20°C | 120 | |
| ความชื้น | 60°C/ 90%RH | 120 | |
| อุณหภูมิการกระแทกทางความร้อน |
-20 °C ¬ 25 °C ® 70 °C (0.5 ชั่วโมง ¬ 5 นาที ® 0.5 ชั่วโมง) |
10 จักรยาน |

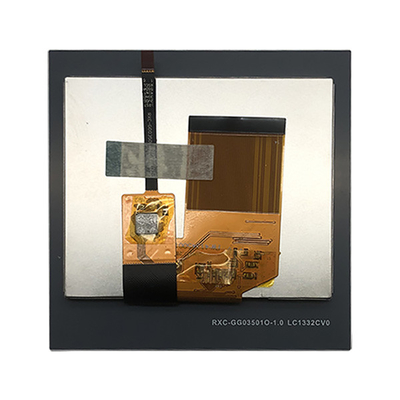

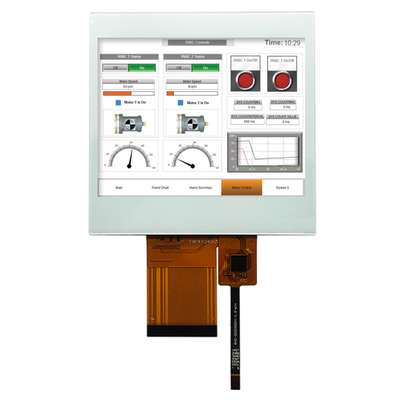

3.5" TFT LCD Touch Screen Display RGB 320x240 Landscape 54 Pin With Capacitive Touch Screen รูปภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
การสัมผัสความจุ (PCAP)
เทคโนโลยีสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพ
โครงการจอสัมผัสจุลินทรีย์จุลินทรีย์จุลินทรีย์ (PCAP)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดส่งและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
