รายละเอียดสินค้า:
|
| สินค้า: | 2จอ LCD TFT ขนาด.8 นิ้ว | การแก้ไข: | 480x640 จุด |
|---|---|---|---|
| ไอซีไดร์เวอร์: | ILI9806E หรือ ST7701 หรือเทียบเท่า | หน้าจอสัมผัส: | ไม่มีจอสัมผัส (สามารถปรับแต่ง) |
| ขนาดครอบแก้ว: | สามารถปรับแต่งได้ | ดูทิศทาง: | ฟรี (80/80/80/80) |
| ภาพลักษณะ ดิม: | 50 ((W) x 69.2 ((L) x 2.35 ((T) มม | พื้นที่ทํางาน: | 43.20 x 57.60 มิลลิเมตร |
| อินเตอร์เฟซ: | RGB (ปรับแต่งได้) | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC |
| หมายเลขพิน: | 40 ปิน (สามารถปรับแต่ง) | ความส่องสว่างของพื้นผิว: | 260 cd/m2(ไนต์) |
| แรงดันไฟฟ้า: | 3.2 โวลต์ | ประเภทแบ็คไลท์: | ไฟ LED สีขาว |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2โมดูลจอ LCD TFT ขนาด.8 นิ้ว |
||
2.8 นิ้ว 480X640 จุด โมดูลจอ LCD TFT อุตสาหกรรม อินเตอร์เฟซ RGB, จีน 2.8 นิ้ว TFT ผู้ผลิต ผู้จําหน่าย
ผลิตภัณฑ์นี้เป็นจอแสดงภาพความละเอียดสูง PPI ขนาดเส้นแยก 2.8 นิ้ว และความละเอียด 480x640 ทั้งหมดจอแสดงภาพชัดเจนและละเอียดมากขึ้น นอกจากนี้มันใช้เทคโนโลยีจอ IPS view full เพื่อทําให้สินค้านี้เหมาะสําหรับการใช้งานระดับสูงบาง.
SF-TO280PY-8990B-N โมดูล LCD TFT เป็นโหมดรูปแบบรูปแบบขนาด 2.8 ′′ ขนาดเส้นแยก 480x640 ความละเอียดสูง โมดูลาร์จสีเต็ม โมดูล LCD SF-TO280PY-8990B-N รองรับอินเตอร์เฟซ RGBอินเตอร์เฟซสามารถปรับแต่งได้. SF-TO280PY-8990B-N มีมิติโมดูล 50 ((W) x 69.2 ((L) x 2.35 ((T) mm และขนาดพื้นที่ใช้งาน 43.20 x 57.60 mm SF-TO280PY-8990B-N มีส่วนผสมกับ ILI9806Eหรือ ST7701 หรือ Controller IC Driver Equivalent บนโมดูล, และความดันไฟฟ้าการให้บริการทางลักลิกของมันอยู่ในช่วงระหว่าง 2.6V ถึง 3.4V. ค่าเฉพาะอย่างยิ่งคือ 3.2V. ความสว่างบนพื้นผิวคือ 260 cd / m2 (Nits).และอุณหภูมิการเก็บรักษาที่ -30 ถึง 80 องศา.
รูปแบบนี้ถูกใช้อย่างแพร่หลายใน POS terminal, cash reader, embedded systems, automation, GPS, อุปกรณ์การแพทย์, อุปกรณ์อุตสาหกรรมอุปกรณ์รักษาความปลอดภัยที่ต้องการ TFT display ในคุณภาพสูงและภาพสี.
รายละเอียดเครื่องจักรกล:
| รายการ | รายละเอียด | UNIT |
| ขนาดการแสดง | 2.8 | นิ้ว |
| มิติลักษณะ | 50*69.2*235 | mm |
| ไดรเวอร์ IC | ILI9806E-2C | - |
| ประเภทอินเตอร์เฟซ | RGB | บิต |
คําอธิบายรหัส PIN:
| ปินโน | สัญลักษณ์ | หน้าที่ |
| 1 | LED | ไฟหลัง LED ((แคโทด) |
| 2 | LED+ | ไฟหลัง LED ((Anode) |
| 3 | GND | ดิน |
| 4 | VDD | พลังงานไฟฟ้า 2.8V |
| 5- 12 | DB0-DB7(B0-B7) | ข้อมูลสีฟ้า RGB |
| 13-20 |
DB8-DB15(G0-G 7) |
ข้อมูลสีเขียว RGB |
| 21-28 |
DB16-DB23 ((R0-R 7) |
ข้อมูลสีแดง RGB |
| 29 | GND | ดิน |
| 30 | PCLK | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 31 | VDD | พลังงานไฟฟ้า 2.8V |
| 32 | HSYNC | สัญลักษณ์ปรับเปลี่ยนสายสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 33 | VSYNC | สัญญาณปะสมกรอบสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 34 | DE | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 35 | NC | NC |
| 36 | GND | ดิน |
| 37 | CS | ชิปเลือก pin input |
| 38 | กําหนดใหม่ | ทางเข้าการรีเซ็ตภายนอก |
| 39 | SCL | นาฬิกาอินเตอร์เฟซ SPI |
| 40 | SDA | สัญญาณเข้าลําดับ |
2.8 นิ้ว 480X640 จุด โมดูลจอ LCD TFT อุตสาหกรรม อินเตอร์เฟซ RGB, จีน 2.8 นิ้ว TFT ผู้ผลิต ผู้จําหน่าย
ไฟหลัง LED:
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | - | 3.2 | - | V | If=80 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 80 | mA | - | ||
| ความดันกลับ | Vr | - | 5 | V | |||
| การสูญเสียพลังงาน | Pd | - | mW | ||||
| ความเข้มแสงสําหรับ LCM |
- |
- | 260 | - | Cd/m2 | If=80mA | - |
| ความเหมือนกันสําหรับ LCM | 80 | % | If=80 mA | - | |||
| สีไฟหลัง | สีขาว | ||||||
คุณลักษณะทางสายตา:
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 25 | 35 | นางสาว | (1) ((2) | |
|
2 |
การถ่ายทอด (ไม่มี โปแลริเซอร์) |
T ((%) |
- |
- |
4.05 |
- |
- |
||
|
3 |
อัตราความแตกต่าง |
Cr |
θ=0 ปกติ การดู มุม |
700 |
1000 |
- |
- |
(1) (((3) |
|
|
4 |
การดู มุม |
ฮอร์ | θR |
CR>10 |
- | 85 | - |
กรด |
|
| θL | - | 85 | - | ||||||
| เวอร์ | Θ+ | - | 85 | - | |||||
| ธ- | - | 85 | - | ||||||
|
5 |
โครมาติซิต |
สีขาว | X |
C-light |
0.283 | 0.303 | 0.323 |
- |
- |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| สีแดง | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| สีเขียว | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| สีฟ้า | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

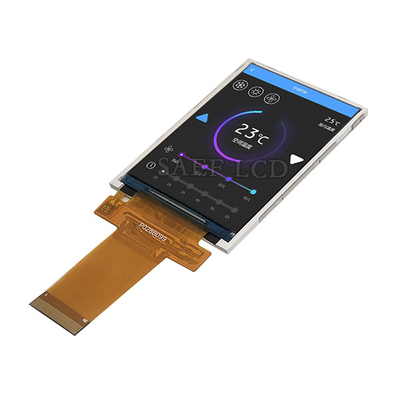

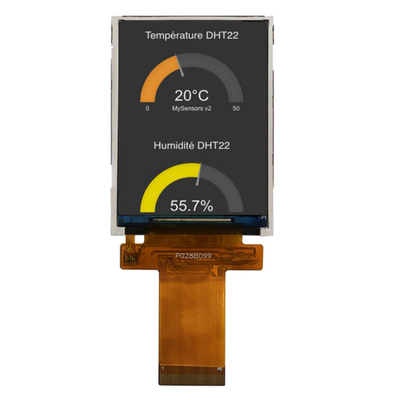

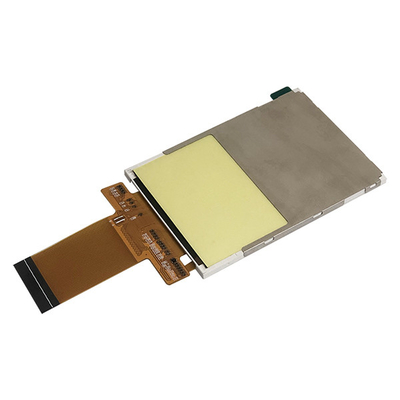

2.8 นิ้ว 480X640 จุด โมดูลจอ LCD TFT อุตสาหกรรม อินเตอร์เฟซ RGB, จีน 2.8 นิ้ว TFT ผู้ผลิต ผู้จําหน่าย ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
แผ่นสัมผัสขนาดประมาณ (PCAP)
เทคโนโลยีสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพรวมกัน
โครงการจอสัมผัสจุลินทรีย์จุลินทรีย์จุลินทรีย์ (PCAP)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดส่งและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
