รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | โมดูลแสดงผลกราฟิก LCD ขาวดำ 128x64 | การแก้ไข: | 128x64 จุด |
|---|---|---|---|
| ดูทิศทาง: | 12 นาฬิกา | ประเภทจอแอลซีดี: | FSTN เชิงบวก |
| ประเภทโพลาไรเซอร์: | ส่ง | ขนาดโมดูล: | 49.0L×38.0W×2.85H มม |
| พื้นที่ดู: | 46×27 มม | ไอซีไดร์เวอร์: | ST7565R |
| หมายเลขพิน: | 34 พิน | อินเทอร์เฟซ: | อินเทอร์เฟซ 8080 MCU หรืออินเทอร์เฟซ MCU 6800 หรืออินเทอร์เฟซ SPI 4 บรรทัด |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | แรงดันไฟฟ้า: | 3.3V (ค่าทั่วไป) |
| เวลาชีวิต: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 128x64 โมโนครอม กราฟฟิก LCD Display,จอจอ LCD กราฟฟิคแบบ Monochrome ของ FSTN,จอจอ LCD โมโนครอม COG |
||
จีน โมโนครอม กราฟฟิก LCD Display Module 128x64 ST7565R FSTN โปสิต COG Display การนําเสนอสินค้า
SAEF Technology SFBM12864YBA01 เป็นโมดูล LCD COG แบบกราฟฟิก 128x64 สีเดียว
| สินค้า: | โมโนครอม กราฟฟิก LCD Display Module 128x64 | การแก้ไข: | 128x64 จุด |
|---|---|---|---|
| ดูทิศทาง: | เวลา 12 โมง | ประเภท LCD: | FSTN สะสม |
| ประเภทของเครื่องขั้ว: | สายส่ง | ขนาดโมดูล: | 490.0L × 38.0W × 2.85H มม |
| พื้นที่ชม: | 46 × 27 มม | ไดรเวอร์ IC: | ST7565R |
| เลขปิน: | 34 ปิน | อินเตอร์เฟซ: | 8080 MCU Interface OR 6800 MCU Interface OR 4-Line SPI Interface ช่องทางการใช้งานของเครื่องหมาย |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C | ความดันไฟฟ้า: | 3.3V ((มูลค่าทั่วไป) |
| อายุการใช้งาน: | 40,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การแสดงข้อมูล RAM (DDRAM)
แรมข้อมูลจอจอเก็บข้อมูลพิกเซลสําหรับจอจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็กจอเหล็ก65 แถวแบ่งออกเป็น 8 หน้า (หน้า 0 ~ หน้า 7) จํานวน 8 เส้น และหน้าที่ 9 (หน้า 8) จํานวน 1 เส้น (D0 เท่านั้น)ข้อมูลถูกเขียนลงใน 8 เส้นของแต่ละหน้าโดยตรงผ่าน D0 ถึง D7 ข้อมูลการแสดงของ D0 ถึง D7 จากไมโครโปรเซสเซอร์ตรงกับเส้นร่วมของ LCDเครื่องควบคุม LCD และ MPU อินเตอร์เฟซทํางานเป็นอิสระ, ข้อมูลสามารถถูกเขียนลงใน RAM ในเวลาเดียวกันเมื่อข้อมูลถูกแสดงโดยไม่สับใน LCD
วงจรที่อยู่ของหน้า
วงจรนี้สําหรับการให้ที่อยู่ของหน้าในการแสดงข้อมูล RAM. มันรวมลงทะเบียนที่อยู่ของหน้า 4 บิตที่เปลี่ยนแปลงโดยคําสั่ง ¢Set Page Address only.ที่อยู่หน้าต้องตั้งก่อนการเข้าถึงเนื้อหา DDRAM. ที่อยู่หน้า 8 เป็นพื้นที่ RAM พิเศษสําหรับไอคอนและการแสดงข้อมูล D0 มีค่าเฉพาะ
วงจรที่อยู่ของคอลัมน์
วงจรที่อยู่ของคอลัมน์มีตัวนับที่ตั้งล่วงหน้า 8 บิตที่ให้ที่อยู่ของคอลัมน์กับ RAM ข้อมูลการแสดง (DDRAM) ที่อยู่ของคอลัมน์ DDRAM ถูกกําหนดโดยคําสั่ง Set Column Addressที่อยู่คอลัมน์ที่ระบุจะเพิ่มขึ้น (+1) กับการเข้าถึงการอ่าน/เขียนของข้อมูลในการแสดงแต่ละครั้ง. ทําให้ข้อมูลการแสดง MPU สามารถเข้าถึงได้อย่างต่อเนื่อง. การควบคุมธง MY สามารถพลิกลําดับการออกของแผ่น COM.และตรา MX ทําให้มันเป็นไปได้ที่จะพลิกความสัมพันธ์ระหว่างที่อยู่คอลัมน์และ SEG ผลิต. มันจําเป็นที่จะเขียนข้อมูลการแสดงใหม่ใน DDRAM หลังจากการเปลี่ยนแปลงการตั้งค่าธง MX
กรุณาดูใบข้อมูล ST7565R
FAQ:
Q1. ผมขอสั่งตัวอย่างได้ไหม?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันสามารถรับได้.
ถามที่ 2 แล้วเวลานําไป?
A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1.5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง
Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?
A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีให้เลือก. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MOQ MP สําหรับการสั่งซื้อการเดินเส้น / PP.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
A: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
Q6. จะพิมพ์โลโก้ของฉันบนสินค้า LCD ได้มั้ย?
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการในระยะการออกแบบ, และเราจะทําตัวอย่างกับโลโก้ของคุณสําหรับการทดสอบตัวอย่างและอนุมัติของคุณ. เมื่ออนุมัติตัวอย่าง, การผลิตจํานวนมากจะตามตัวอย่างที่อนุมัติ.
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี
Q8: วิธีการจัดการกับความผิดปกติ?
A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.
อย่างที่สอง ในช่วงประกันสินค้า เราจะส่ง Lcd ใหม่พร้อมกับการสั่งซื้อใหม่ในปริมาณน้อยเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.
จีน โมโนครอม กราฟฟิก LCD Display Module 128x64 ST7565R FSTN โปสิต COG Display การวาดสินค้า
(ไม่มี Backlight)
(มีไฟเบื้องหลัง)

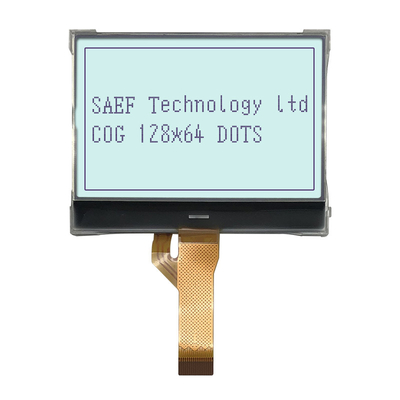

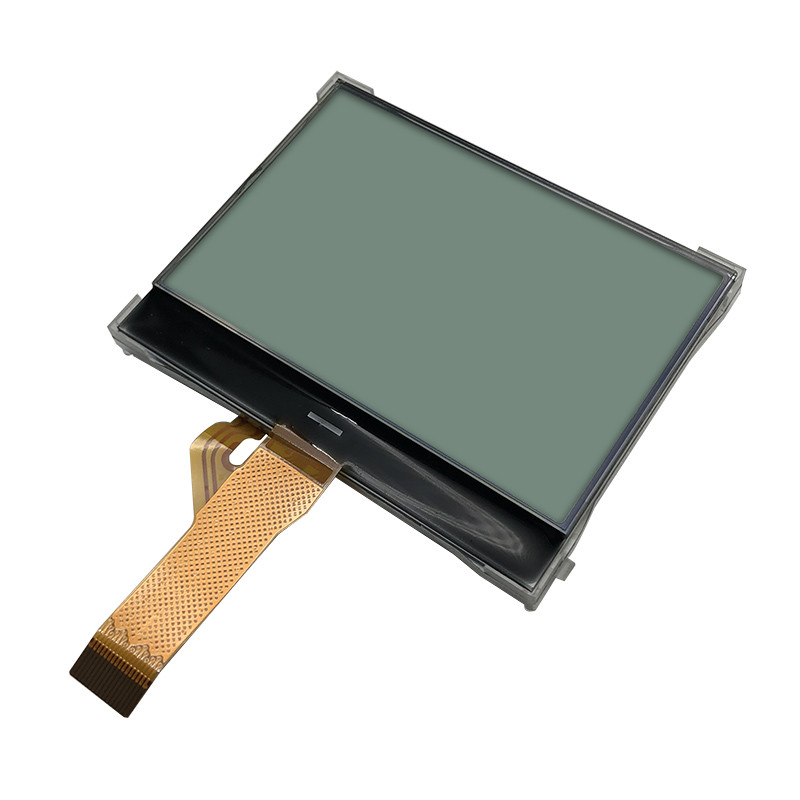

128x64 COG Graphic LCM การแสดงผลิตภัณฑ์จริง
