รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 24X2 ตัวอักษร LCM | ตัวอักษร/คอลัมน์: | 24 ตัวอักษร x 2 เส้น |
|---|---|---|---|
| ประเภทจอแอลซีดี: | FSTN, บวก/ลบ, ตัวส่ง | สีแบ็คไลท์: | ขาว, น้ำเงิน, เหลือง, แดง, เขียว |
| แรงดันไฟฟ้าที่ใช้งาน: | 5V เป็นตัวเลือก | เลนส์: | 06:00 น |

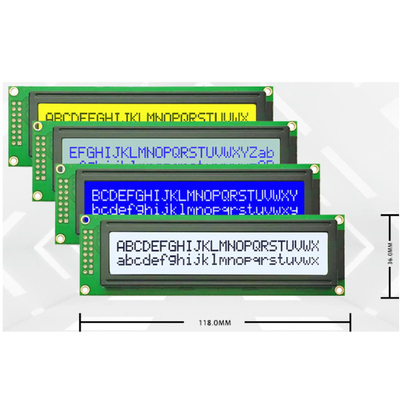

| ภาพลักษณะ ดิม: | 118(ย) x 36(ก) x 11(ย) มม | พื้นที่ดู: | 93.5 × 16.0 มิลลิเมตร |
| ความหมายของตัวละคร: | 3.7x595 | วิธีการขับขี่: | 1/16 หน้าที่ 1/5 อคติ |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| หมายเลขพิน: | 16 พิน | เครื่องควบคุม: | AIP31066 หรือเทียบเท่า |
| อินเตอร์เฟซ: | อินเทอร์เฟซ MPU อนุกรม 8 บิต/4 บิต 6800 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูล LCM ตัวอักษร 5V,24x2 ตัวอักษร LCM Module,24 ตัวอักษร ตัวอักษร LCM Module |
||
24 ตัวอักษร 2 เส้น 24x2 ตัวอักษร LCM Module 5V FSTN Blue/Grey Mode AIP31066 หรือ IC ระบบควบคุมที่เท่าเทียมกัน

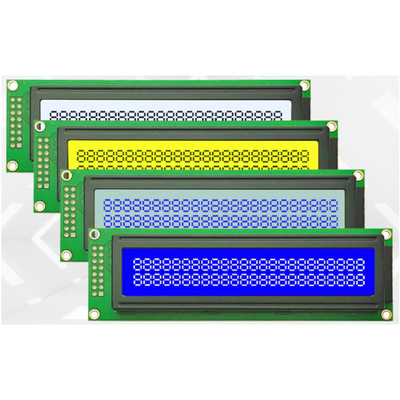

SF2402A เป็นโมดูลจอจอ LCD 24x2 Character ที่ถูกสร้างขึ้นในกับ AIP31066 เครื่องควบคุม IC; อินเตอร์เฟซแบบตั้งค่าของมันคือ 8 บิตคู่และ 5V หรือ 3.3V ทางเลือกการจําหน่ายพลังงาน.หน้าจอ LCD ขนาด 24x2 SF2402A นี้มีให้เลือกโดยไม่มีแสงสว่างหลังหรือด้วยสีขาว LED ตัวเลือกแสงสว่างหลัง. SF2402A 24x2 LCM มีให้เลือกในสีแผ่น LCD หลากหลายสี รวมถึงสีเทา สีเหลือง/สีเขียว และสีฟ้า และสามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -30 °C ถึง +80 °C, ชุดตัวอักษรที่สร้างขึ้นของมันรองรับตัวเลือกภาษาอังกฤษ / ญี่ปุ่น, ภาษาอังกฤษ / ยุโรปตะวันตก, ภาษาอังกฤษ / ยุโรปสแกนดิเนเวีย, หรือภาษาอังกฤษ / Cyrillic (รัสเซีย).
ความละเอียดการแสดงตัวอักษรมาตรฐานรวมถึง 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCDโมดูล LCD ตัวอักษรมีให้เลือกใน COB และ COG แบบที่มีอินเตอร์เฟซที่แตกต่างกันใน 8080โมดูลการแสดงตัวอักษร SPI,I2C.LCD มีในหน้าจอ LCD STN/FSTN/FFSTN ที่มีแสงเบื้องหลัง LED ที่แตกต่างกันในสีเหลืองเขียว ขาวและน้ําเงิน ตัวเลือกตัวอักษรโมดูลเป็นภาษาอังกฤษ / ญี่ปุ่นประเทศยุโรป, อุโรปตะวันออก, สแกนดิเนเวียนยุโรป, Cyrillic (รัสเซีย), และฮีบรู / อาราบิค. เรานําเสนอการแสดงตัวอักษรที่มีความกระชับกําลังทํางาน 5V เป็นมาตรฐานและ 3V หรือ 3.ตัวเลือก 6V ยังมีตามคําขอ.
ลักษณะ:
| สินค้า: | 24X2 ตัวอักษร LCM | ตัวอักษร / คอลัมน์: | 24 ตัวอักษร x 2 เส้น |
|---|---|---|---|
| ประเภท LCD: | FSTN สิทธิบวก/ลบ ส่งส่ง | สีไฟหลัง: | ขาว น้ําเงิน เหลือง แดง เขียว |
| ความดันการทํางาน: | 5V ไม่จําเป็น | ออตติกส์: | 6เวลา 13: 00 น |
| รูปแบบ Dim: | 118 ((L) X 36 ((W) X 11 ((T) มม | พื้นที่ชม: | 93.5 × 16.0 มม |
| คาร์เกอเรตปิช: | 3.7x595 | วิธีการขับรถ: | การ สร้าง ความ สนใจ, 1/15 |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C | อุณหภูมิการเก็บ: | -30°C ถึง +80°C |
| เลขปิน: | 16 ปิน | เครื่องควบคุม: | AIP31066 หรือเทียบเท่า |
| อินเตอร์เฟซ: | 6800 อินเตอร์เฟซ MPU 8 บิต / 4 บิต | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
A variable-resistor ต้องเชื่อมต่อกับโมดูล LCD เพื่อให้ความหมายกับ V0.
ค่าแนะนําของตัวต่อรองแปรปรวนคือ 10K ถึง 20K
การตั้งค่าพื้นฐาน
เพื่อขับเคลื่อนโมดูล LCD อย่างถูกต้องและให้แสดงออกปกติ, กรุณาใช้วิธีต่อไปนี้
การตั้งค่า:
一N=1, การแสดง 2 เส้น
一F=0, 5×8 สายดอย
一D=1, แสดง
หมายเหตุ:
一 การตั้งค่า / คําสั่งเหล่านี้ควรออกต่อโมดูล LCD ในขณะเริ่มต้น
一 ดูส่วนการแสดงคําสั่งสําหรับรายละเอียด
การตั้งค่าใหม่ของโมดูล LCD
เมื่อเปิดเครื่องพลังงาน VDD และ VSS หน่วย LCD จะดําเนินการทําการตั้งค่าใหม่
โดยอัตโนมัติ มันใช้เวลาประมาณ 50ms หลังจากการรีเซ็ตเป็นประจํา
ติดตาม:
一N=1, การแสดง 2 เส้น
一แสดงชัด
一DL=1, อินเตอร์เฟซ 8 บิต
一F=0, 5×8 ตัวอักษรจุด
一D=0 ปิดจอ
一C=0 คาร์เซอร์ปิด
一B=0 ส่องแว่น
一I/D=1, เพิ่มขึ้น 1
一S=0 ไม่มีการสลับ
หมายเหตุ:
一การตั้งค่าใหม่ไม่สามารถสร้างการตั้งค่าพื้นฐาน
24 ตัวอักษร 2 เส้น 24x2 ตัวอักษร LCM Module 5V FSTN Blue/Grey Mode AIP31066 หรือ IC ที่เทียบเท่า
24 ตัวอักษร 2 เส้น 24x2 ตัวอักษร LCM Module 5V FSTN โหมดสีฟ้า/สีเทา AIP31066 หรือ IC ระบบควบคุมที่เท่าเทียมกันภาพสินค้า
