รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 4 นิ้ว LCD TFT วงกลม | อินเตอร์เฟซ: | MIPI (สามารถปรับแต่ง) |
|---|---|---|---|
| หน้าจอสัมผัส: | กับ CTP Optional | ดูทิศทาง: | IPS (80/80/80/80) |
| หมายเลขพิน: | 30 พิน | ขนาดโมดูล: | 105.3x109.61x2.3 มม |
| พื้นที่ใช้งาน: | เส้นผ่านศูนย์กลาง 101.92 มม | ความส่องสว่างของพื้นผิว: | 500-1000 cd/m2 (นิท) |
| อุณหภูมิในการทำงาน: | -30°C ถึง +85°C | อายุการใช้งาน LED: | 40,000 ชม |
| เน้น: | แดชบอร์ดรถ TFT LCD,4 นิ้ว รอบ TFT LCD,LCD วงกลมประเภทรถยนต์ |
||
4 นิ้ว รอบ TFT LCD, รุ่นรถยนต์ รอบ LCD กับ MIPI อินเตอร์เฟซ, 500-1000 Nits ความสว่าง
สําหรับ Dashboard ของรถยนต์
คําอธิบายสินค้า
Saef Tech SF-TO400XC-8996A2-N เป็นจอ LCD TFT เกรดรถยนต์ที่ใช้กันอย่างแพร่หลายสําหรับแทชบอร์ดรถยนต์และความกระชับกําลังไฟฟ้า (Vdd) ช่วงจาก 2.6V ถึง 3.6V ปกติ 2.8V
SF-TO400XC-8996A-N โมดูล TFT LCD เป็นโหมดวงกลมที่มีความสว่าง 500-1000 นิท (มูลค่าทั่วไป) โมดูลยังมีให้เลือก PCAP (Projected Capacitive Touch Screen)สามารถทํางานได้ในอุณหภูมิจาก -30°C ถึง +85°C;
| ข้อมูลทั่วไป | เนื้อหา |
| ขนาดจอ LCD (ขั้ว) | 4 นิ้วรอบ TFT |
| โมดูลโครงสร้าง | จอ TFT |
| ประเภทจอ LCD | TFT / TRANSMISSIVE |
| โหมดจอ LCD | ปกติเป็นสีดํา |
| ทิศทางการดูที่แนะนํา | IPS ทุกมุมมอง |
| ขนาดโมดูล (W × H × T) | 105.3x109.61x2.3 มิลลิเมตร |
| พื้นที่ทํางาน (W × H) | 101กว้าง.92 มิลลิเมตร |
| จํานวนพิกเซล (ความละเอียด) | 720RGB×720 พิกเซล |
| ประเภทอินเตอร์เฟซโมดูล | อินเตอร์เฟซ MIPI |
| อุณหภูมิการทํางาน | -30°C ถึง +85°C |
| ความสว่างของพื้นผิว | 1000 cd/m2 |
| เลขสี | 16.7M |
| ประเภทไฟหลัง | LED ขาว |
การนิยาม Pin
NO. PIN NAME คําอธิบาย
1 LEDA LED anode
2 LEDK1 LED คาโทด
3 LEDK2 LED คาโทด
4 VCI พลังงานไฟฟ้า 2.8 ~ 3.3V
5 IOVCC พลังงาน 1.8V-2.0V
6 การตั้งค่าสัญญาณ LCM
7 TE ผลลัพธ์การฉีกขาด
8 PWM การออกความถี่ PWM สําหรับการควบคุมเครื่องขับ LCD
9 GND สถานที่
10 สัญญาณข้อมูล DSI-D0+ D0P
11 D0N สัญญาณข้อมูล DSI-D0
12 GND ดินแดน
13 สัญญาณข้อมูล D1P DSI-D1+
14 สัญญาณข้อมูล D1N DSI-D1
15 GND สถานที่
16 CLKP DSI-Clock+
17 CLKN DSI-Clock
18 GND ดินแดน
19 สัญญาณข้อมูล DSI-D2+ D2P
20 สัญญาณข้อมูล D2N DSI-D2
21 GND สถานที่
22 สัญญาณข้อมูล D3P DSI-D3+
23 สัญญาณข้อมูล D3N DSI-D4
24 GND ดินแดน
25 TP_INT การสัมผัสตัด
26 สัญญาณข้อมูล TP_SDA Touch IIC
27 สัญญาณนาฬิกา TP_SCL Touch IIC
28 TP_RESET สัญญาณการรีเซ็ตด้วยการสัมผัส
29 TP_VCI การสัมผัส การให้พลังงาน
30 TP_IOVCC การสัมผัส พลังงานไฟฟ้า
ความดันไฟฟ้าสําหรับโลจิก VDD 0.3 ~ 3.6 V
ความดันทางเข้า Vin VDD+0.3 V
อุณหภูมิการทํางาน Topr -30°C ถึง +85°C
อุณหภูมิการเก็บรักษา Tstg -30°C ถึง +85°C
ความดันการทํางาน VDD 2.6 2.8 3.3 V
อุปทานกระแส IDD: 30 mA (VDD=2.8V,Ta=25°C)
ความดันการเข้า: VIH 0.8VDD นิ- IL: 0.2VDD Max
การรั่วไหลของอินทุ้น:
ปัจจุบัน IIL: -1.0 - 1.0 UA (VIN=VDD หรือ VSS)
4 นิ้ว รอบ TFT LCD, รุ่นรถยนต์ รอบ LCD กับ MIPI อินเตอร์เฟซ, 500-1000 Nits ความสว่าง
สําหรับ Dashboard ของรถยนต์
ภาพวาดสินค้า
4 นิ้ว รอบ TFT LCD, รุ่นรถยนต์ รอบ LCD กับ MIPI อินเตอร์เฟซ, 500-1000 Nits ความสว่าง
สําหรับ Dashboard ของรถยนต์

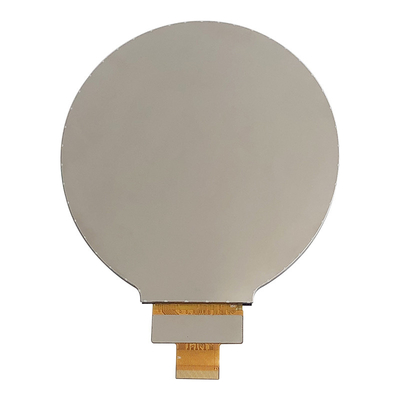

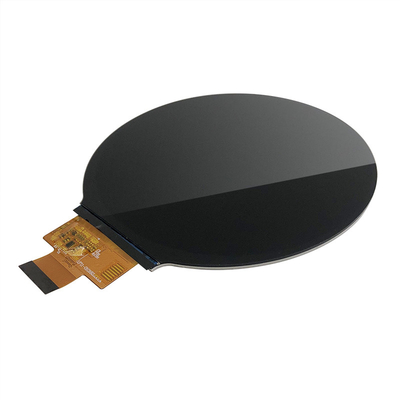

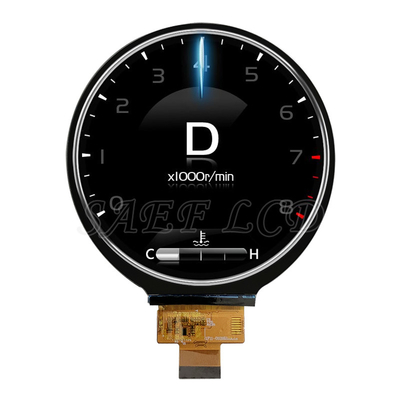

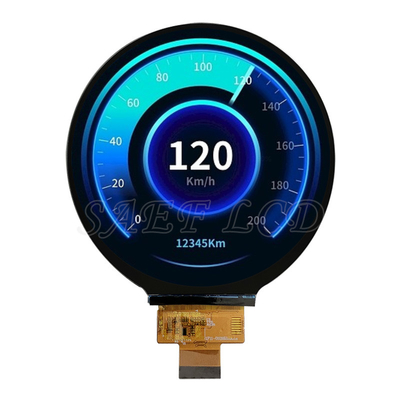

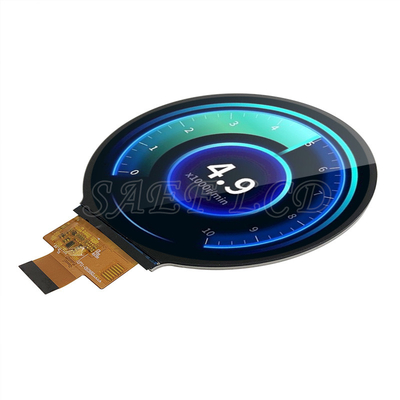

ภาพสินค้า
โรงงานและสถานที่
ทําไมต้องเลือกเรา
1เราให้บริการ LCD Display การแก้ไขตามความต้องการ
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่SAEF สามารถตอบสนองความต้องการ LCD ที่กําหนดเองของคุณ.
2. การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่SAEF สามารถให้บริการหน้าจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบ Resistive และ Capacitive รวมถึงการบริการการผูกสายตาและอากาศ.
3. ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
SAEF ได้รับการรับรองจาก ISO9001: 2015 และ ISO14000 ตอบสนอง RoHS, REACH และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลกการทดสอบความน่าเชื่อถือและการเก่า.
4. การจัดสรรในระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
